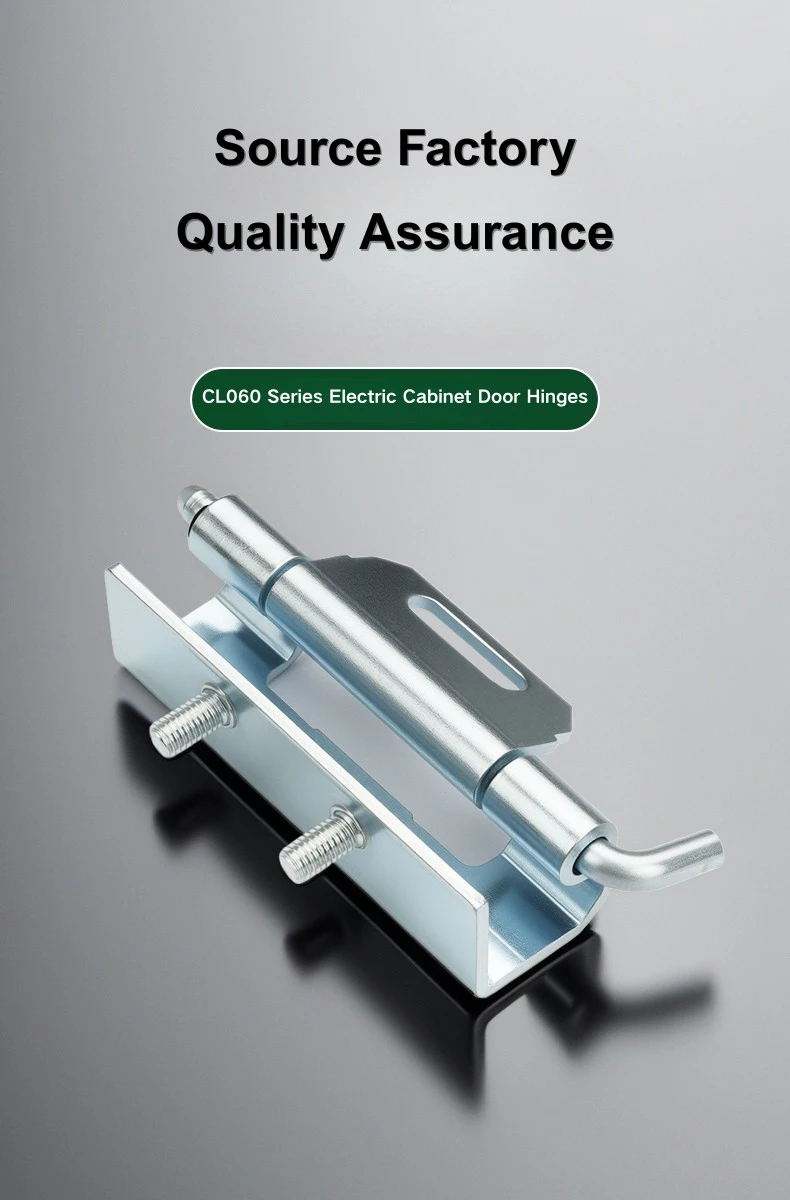

Nakatagong Bisagra na may Studs

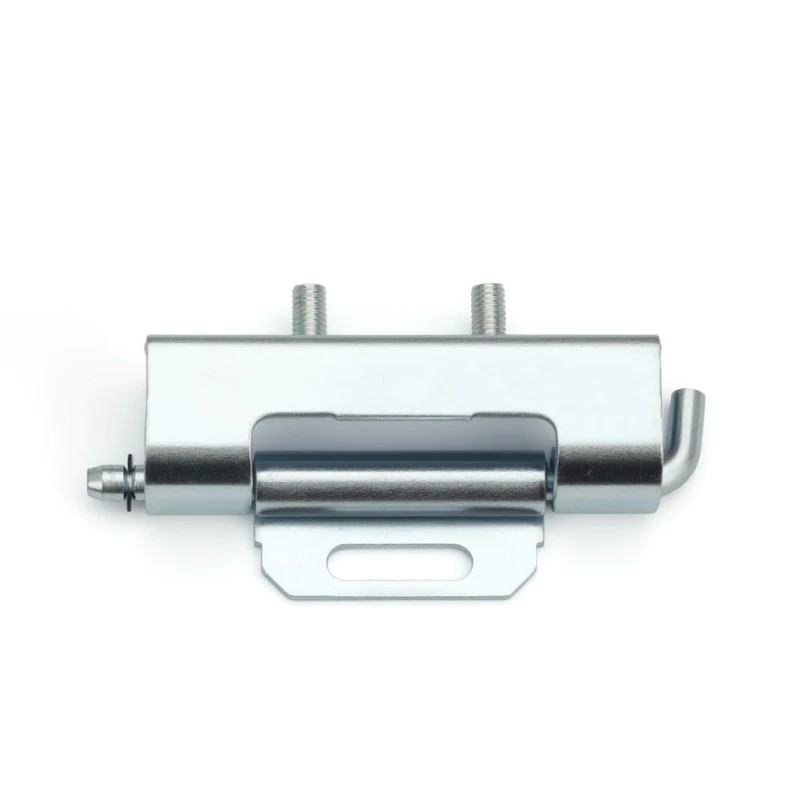

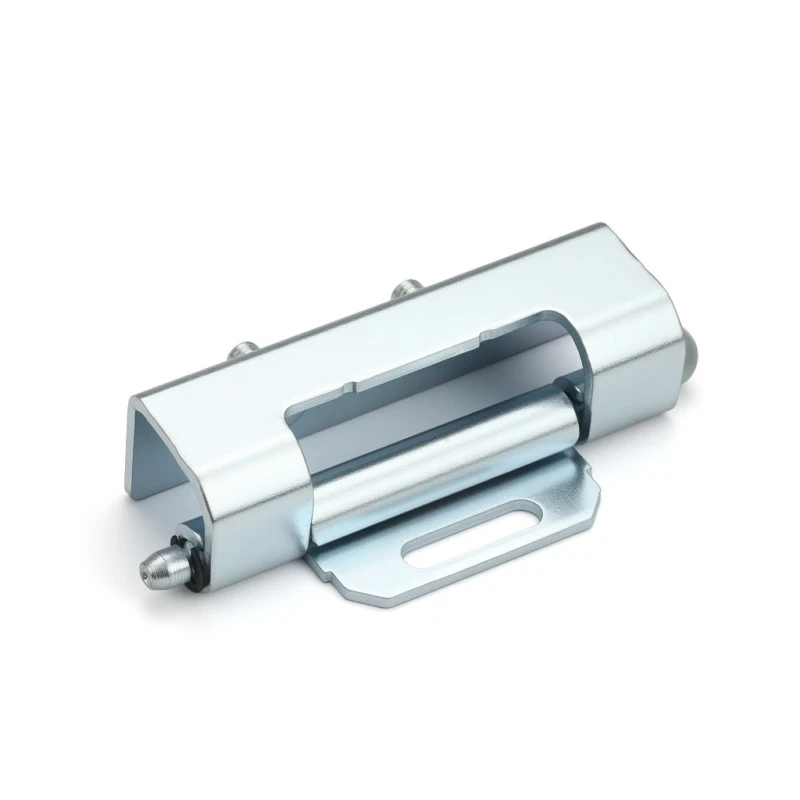

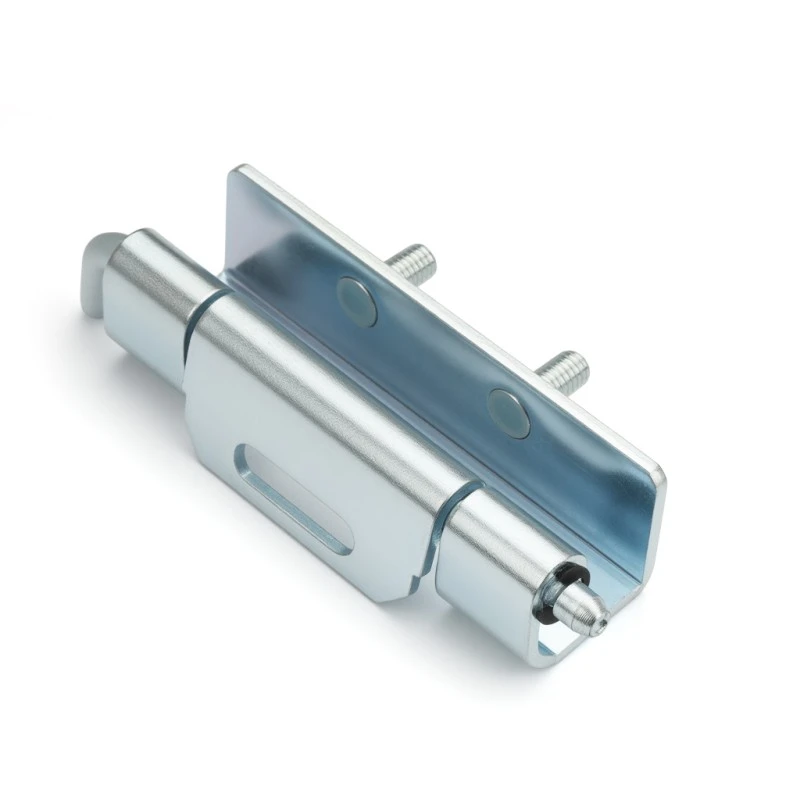

Para sa sinumang kumukuha ng naaalis na mga bisagra ng enclosure mula sa Yitai Lock, ang Concealed Hinge with Studs CL060 ang humahawak sa parehong welding at nut mounting, at kasama na ang mga turnilyo. Mayroong 19.8 mm na puwang sa mounting wing para ma-fine-tune mo ang posisyon bago ito i-lock — kapaki-pakinabang kapag kailangan mong nakabitin nang diretso ang pinto. Ang kabuuang haba ay 86 mm na may 70 mm na katawan ng bisagra at Φ5 mm na bariles.

Istraktura at Mga Sukat

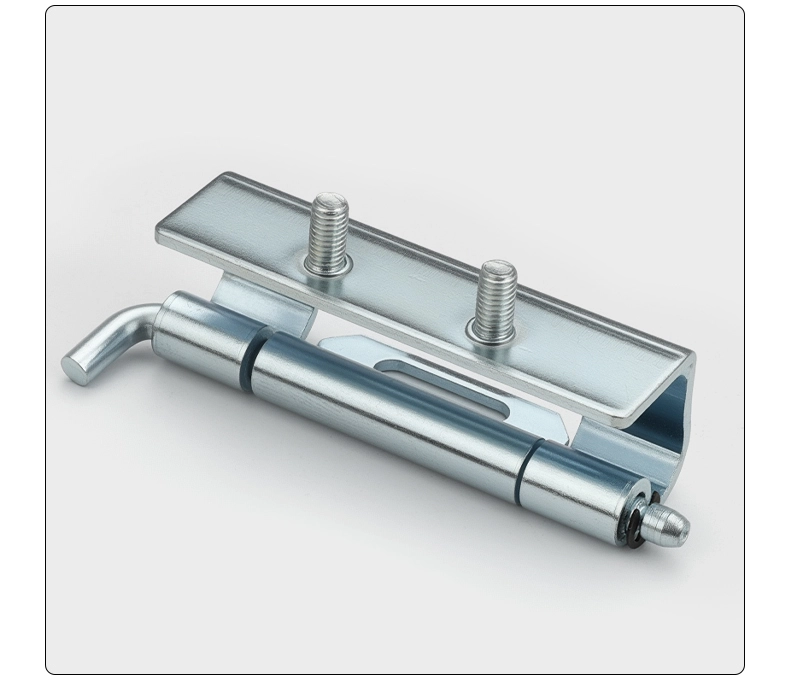

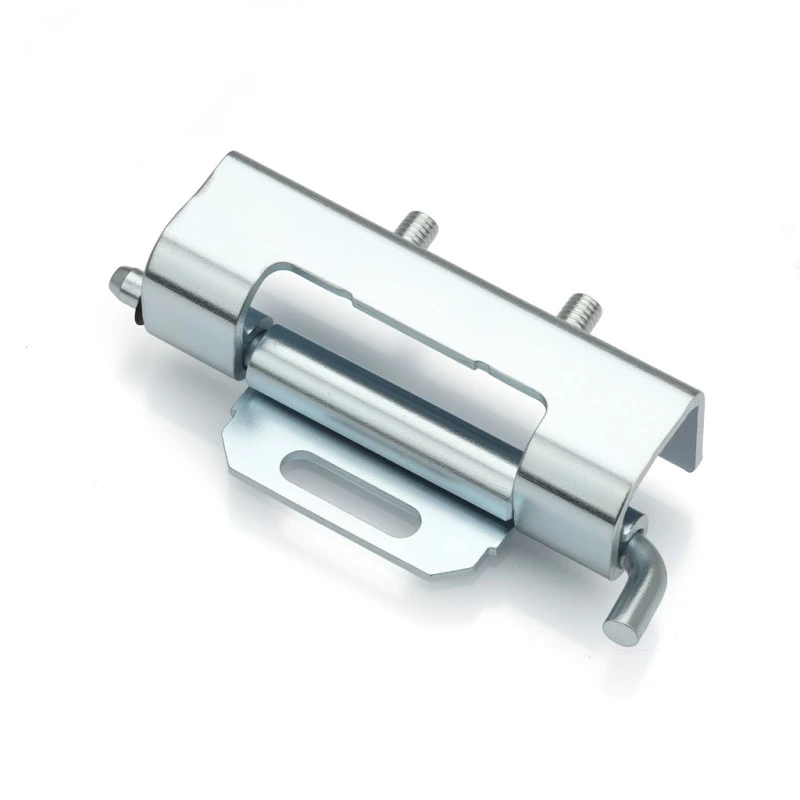

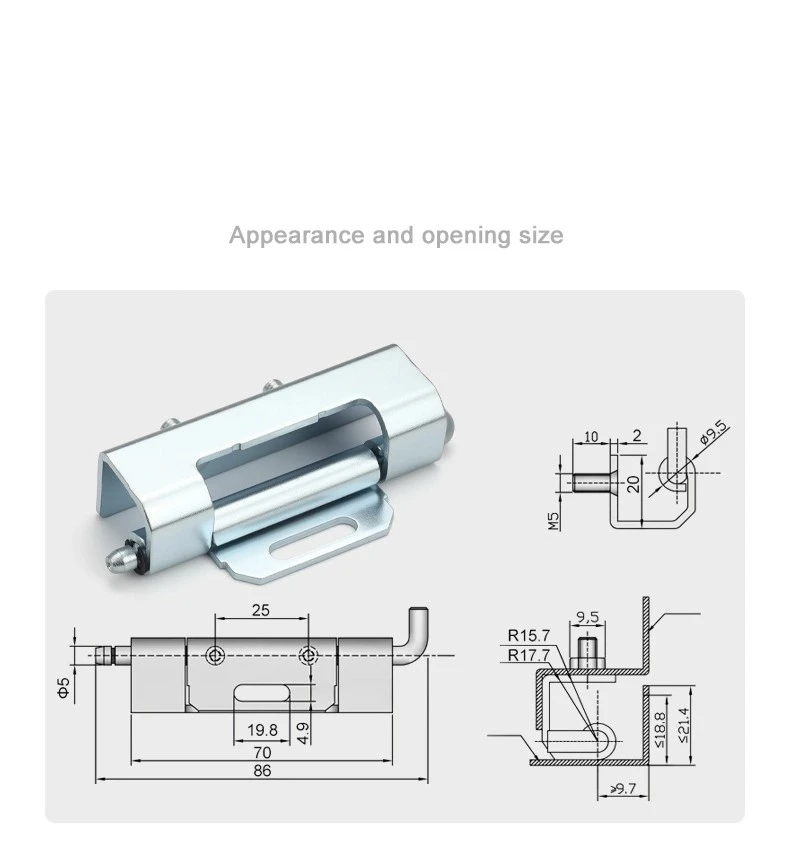

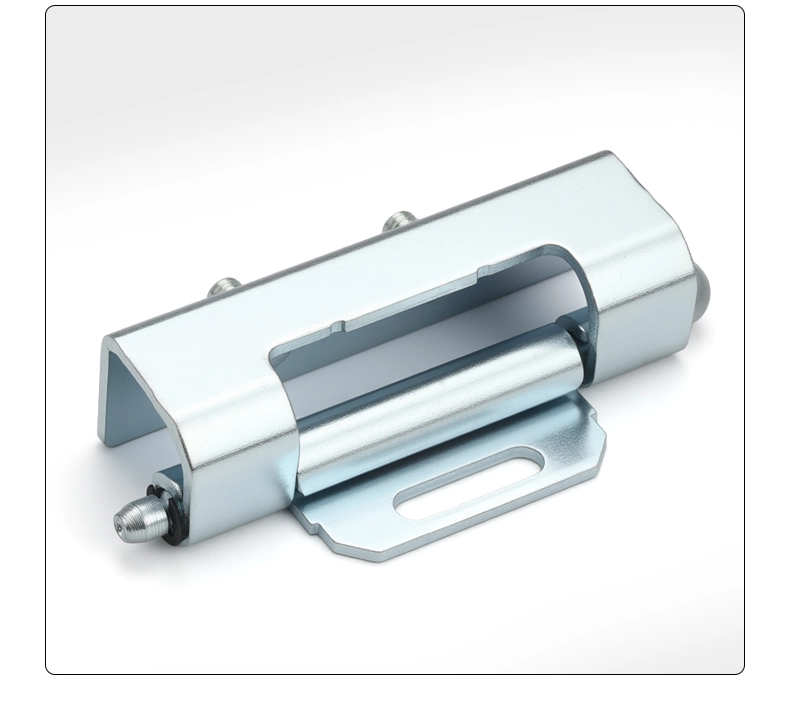

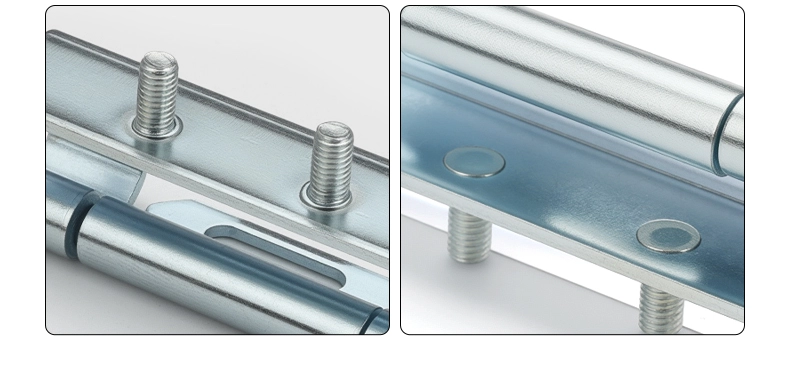

Ang Concealed Hinge with Studs ay tumatakbo sa 86 mm sa pangkalahatan, na ang pangunahing katawan ay kumukuha ng 70 mm nito at ang mounting wing ay sumasakop sa iba. Ang bariles ay Φ5 mm, at ang stud mismo ay may Φ9.5 mm na ulo, isang 10 mm na baras, isang 2 mm na balikat, at M5 na threading — diretsong makisali sa frame channel nut.

Para sa compatibility ng frame, ang Concealed Hinge with Studs ay idinisenyo para sa mga channel na may inner radius na R15.7 hanggang R17.7 mm, isang lalim ng clearance ng panel ng pinto na ≤18.8 mm, isang lateral reach na ≤21.4 mm, at isang frame opening na >9.7 mm. Ang katawan ng bisagra ay 22.6 mm ang lapad at ang mounting wing ay 25 mm ang lapad — sapat na siksik upang maupo nang malinis sa loob ng frame nang hindi lumalabas sa harap ng pinto.

Pag-install at Pag-mount

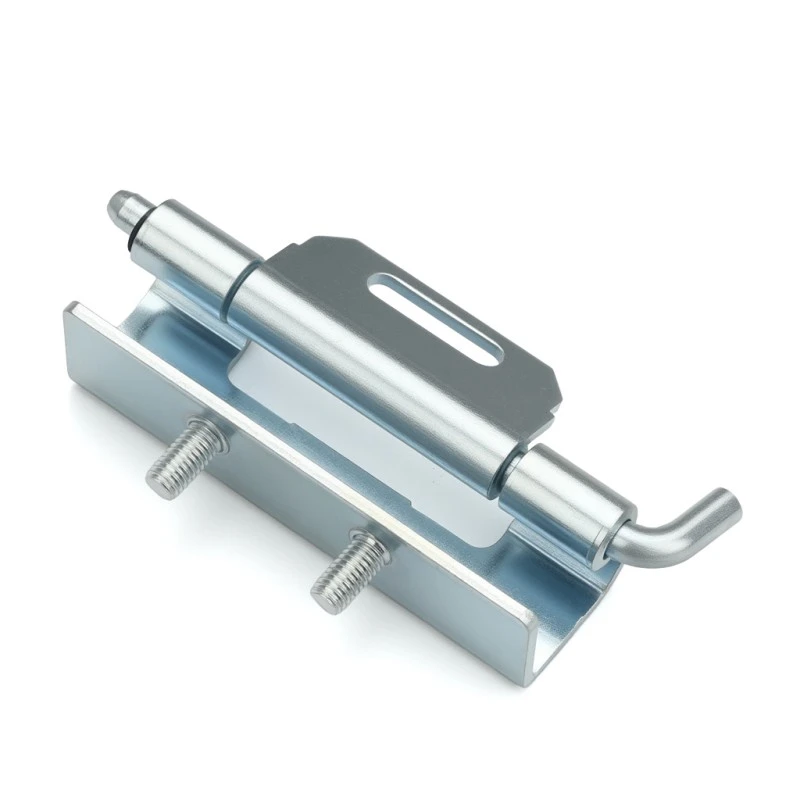

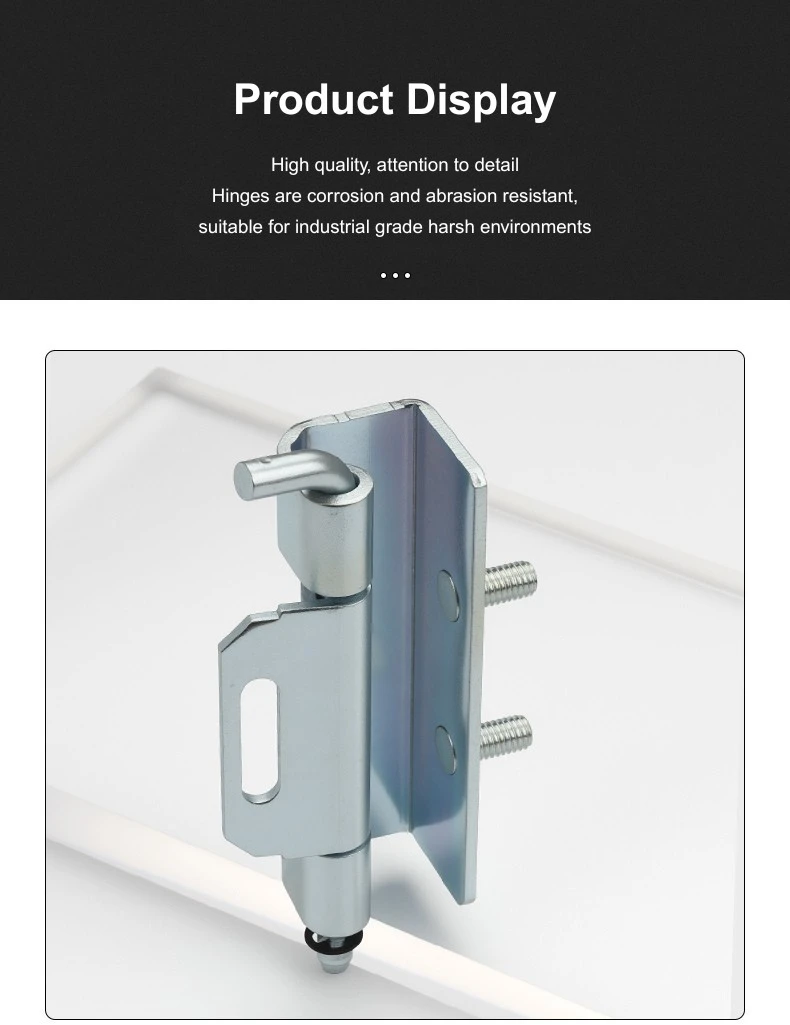

Ang Concealed Hinge with Studs ay pumapasok na may kumbinasyon ng welding at nut mounting. Ang mounting wing ay hinangin sa panel ng pinto sa panahon ng paggawa, at ang stud end ay sumasali sa frame channel gamit ang kasamang M5 screws. Ang 19.8 mm na puwang sa pakpak ay nagbibigay sa iyo ng ilang puwang upang ilipat ang posisyon ng bisagra bago higpitan ang lahat pababa, na ginagawang hindi gaanong malikot ang pagkakahanay ng pinto sa panahon ng pagpupulong.

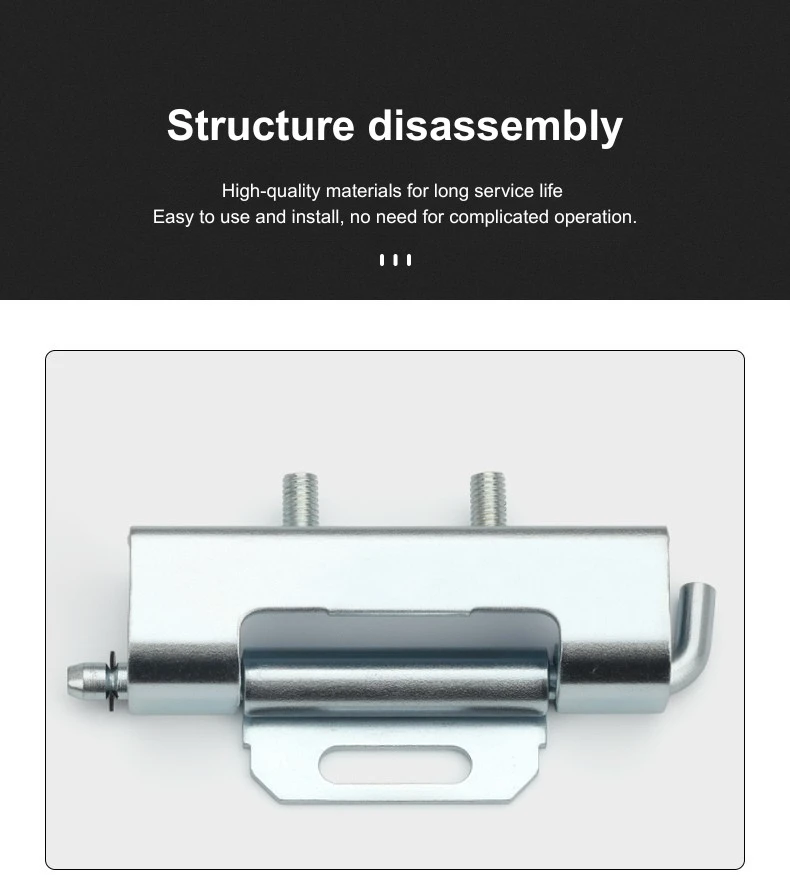

Kapag naayos na ang lahat sa lugar, pinapayagan pa rin ng Concealed Hinge with Studs na matanggal ang pinto kapag kinakailangan — alisin lang ang stud mula sa frame channel at libre ang pag-angat ng pinto. Ang welded wing ay nananatili nang permanente sa panel ng pinto, kaya ang pagtanggal ng pinto ay hindi makakaapekto sa pagkakabit ng bisagra. Ito ay isang madaling gamiting feature para sa mga cabinet na kailangang tanggalin ang pinto para sa mga wiring run o internal access.

Mga Sitwasyon ng Application

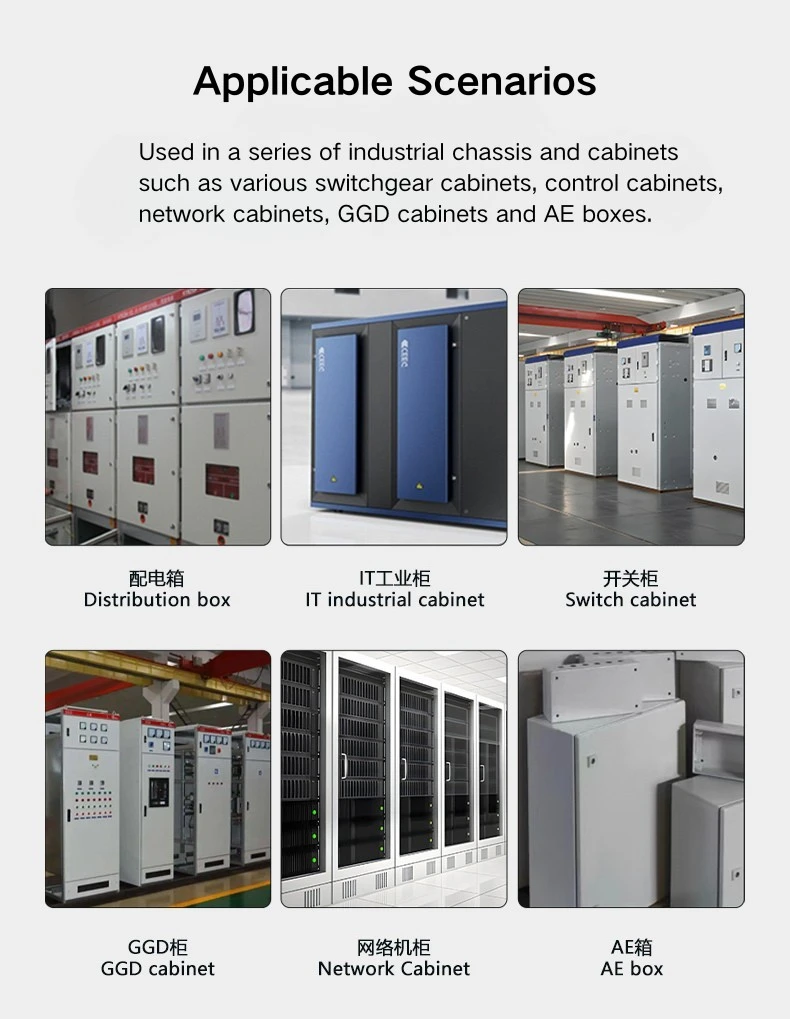

Ang Concealed Hinge with Studs ay madalas na lumilitaw sa mga pintuan ng panel ng pamamahagi, mga switchgear enclosure, mga pintuan ng network cabinet, at mga cabinet ng kagamitang pang-industriya kung saan mahalaga ang pagpapanatiling malinis ang panlabas. Dahil nasa loob ng frame ang bisagra, walang makikita sa labas kapag nakasara ang pinto — walang nakausli na bariles, walang nakalabas na pakpak.

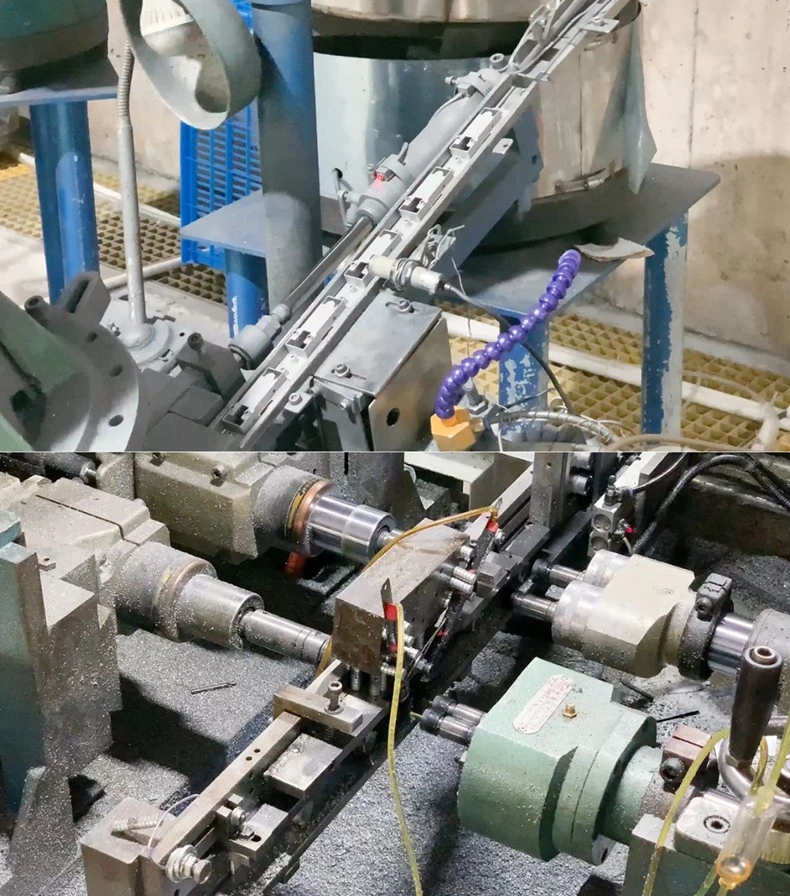

Ang nababakas na bahagi ng Concealed Hinge with Studs ay magagamit din para sa mga cabinet na naipon sa pagawaan at ipinadala sa site — ang pinto ay maaaring lumabas para sa transportasyon at bumalik kapag nasa posisyon na ang cabinet. Ang galvanized carbon steel finish ay mainam para sa karaniwang panloob na pang-industriya na kapaligiran, at sa 86 mm ang bisagra ay umaangkop sa mga sukat ng frame channel na karaniwan mong makikita sa distribution at switchgear enclosures.

FAQ

Q1: Ano ang kabuuang sukat ng bisagra ng CL060?

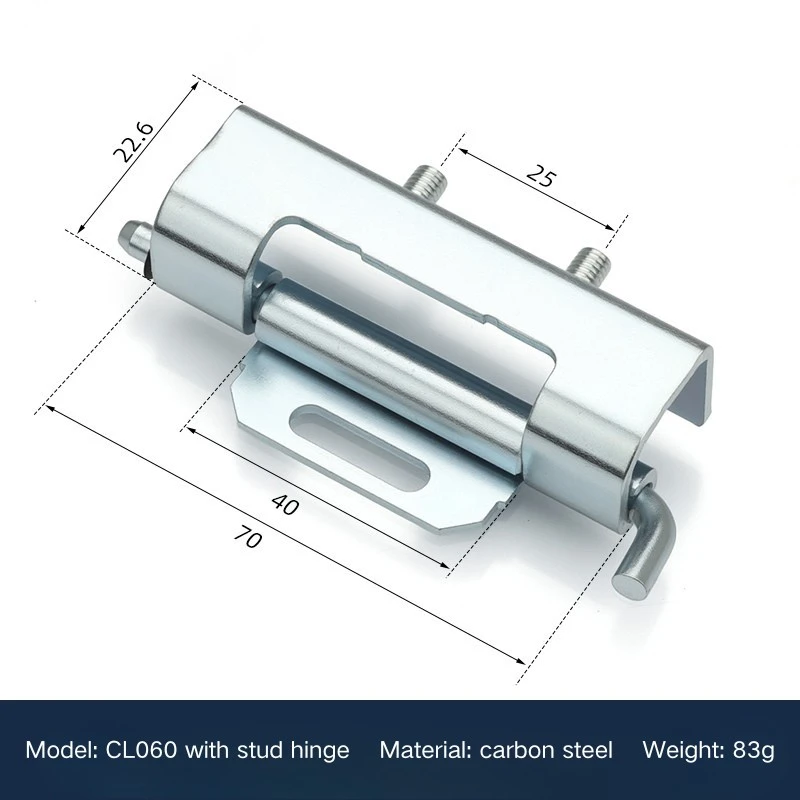

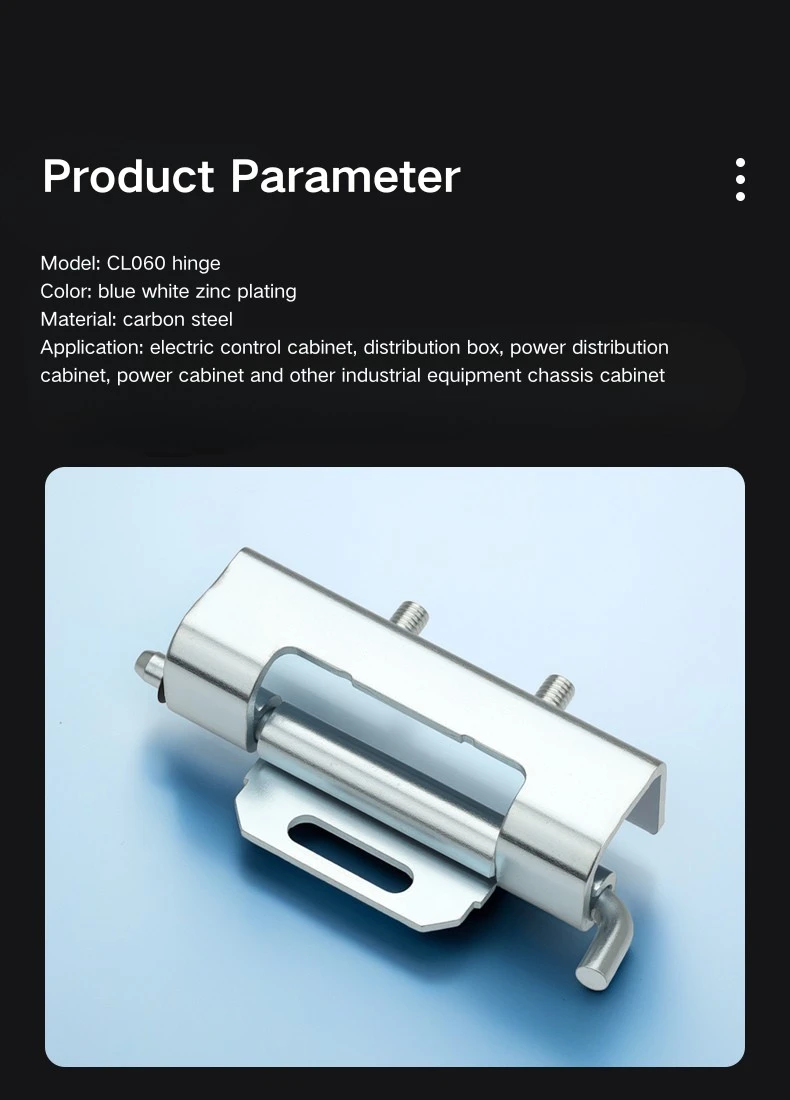

Ang CL060 na nakatago na bisagra ay may kabuuang haba na 86 mm, isang haba ng katawan ng bisagra na 70 mm, at isang barrel diameter na Φ5 mm. Ang mounting wing ay 25 mm ang lapad at ang hinge body ay 22.6 mm ang lapad. Ang kabuuang timbang ay 83g.

Q2: Anong materyal ang ginawa ng CL060?

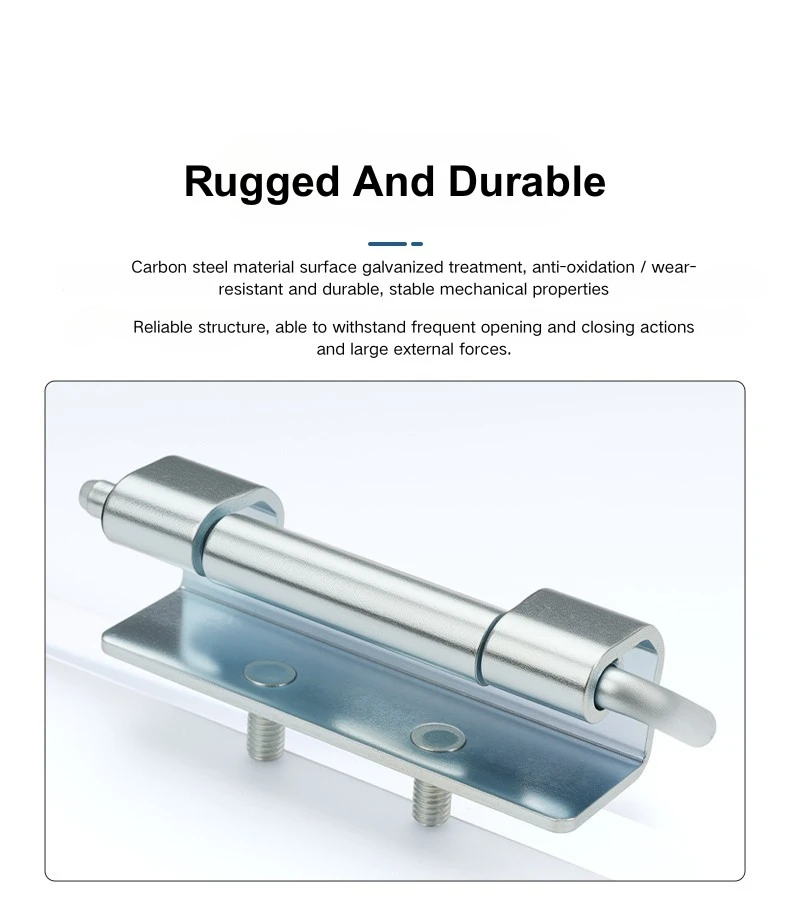

Ang CL060 ay gawa sa carbon steel na may galvanized finish. Ito ay kasalukuyang magagamit sa isang detalye lamang.

Q3: Paano naka-install ang CL060?

Gumagamit ang CL060 ng kumbinasyon ng welding at nut mounting. Ang mounting wing ay hinangin sa panel ng pinto, at ang stud ay sumasali sa frame channel gamit ang kasamang M5 screws. Ang slotted mounting hole ay nagbibigay-daan sa positional adjustment bago ang huling pag-aayos.

Q4: Ano ang mga sukat ng stud?

Ang stud ay may diameter ng ulo na Φ9.5 mm, haba ng baras na 10 mm, balikat na 2 mm, at may sinulid na M5. Gumagamit ito ng frame channel na may opening na >9.7 mm.

Q5: Anong mga sukat ng frame channel ang kasya sa CL060?

Ang CL060 concealed hinge ay umaangkop sa loob ng isang frame channel na may panloob na radius na R15.7 hanggang R17.7 mm. Ang lalim ng clearance ng panel ng pinto ay ≤18.8 mm at ang kabuuang lateral reach ay ≤21.4 mm.

Q6: Anong mga uri ng enclosure ang angkop para sa CL060?

Ang CL060 ay ginagamit sa mga pinto ng panel ng pamamahagi, mga switchgear enclosure, mga cabinet ng industriyal na network, at mga pintuan ng cabinet ng mekanikal na kagamitan — kahit saan mas gusto ang isang nakatago, nababakas na bisagra kaysa isang opsyon na naka-mount sa ibabaw.
