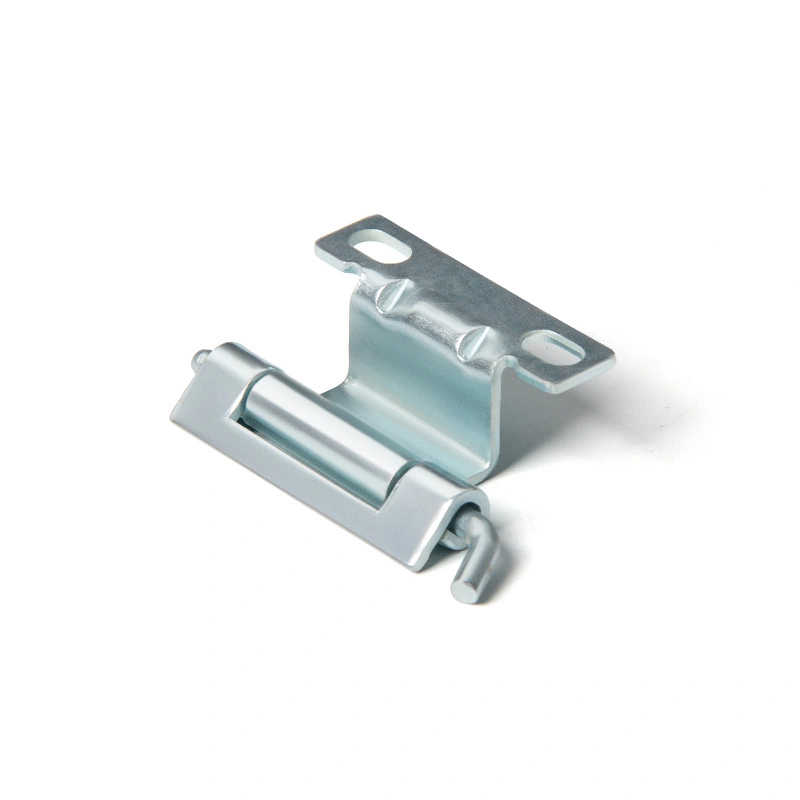

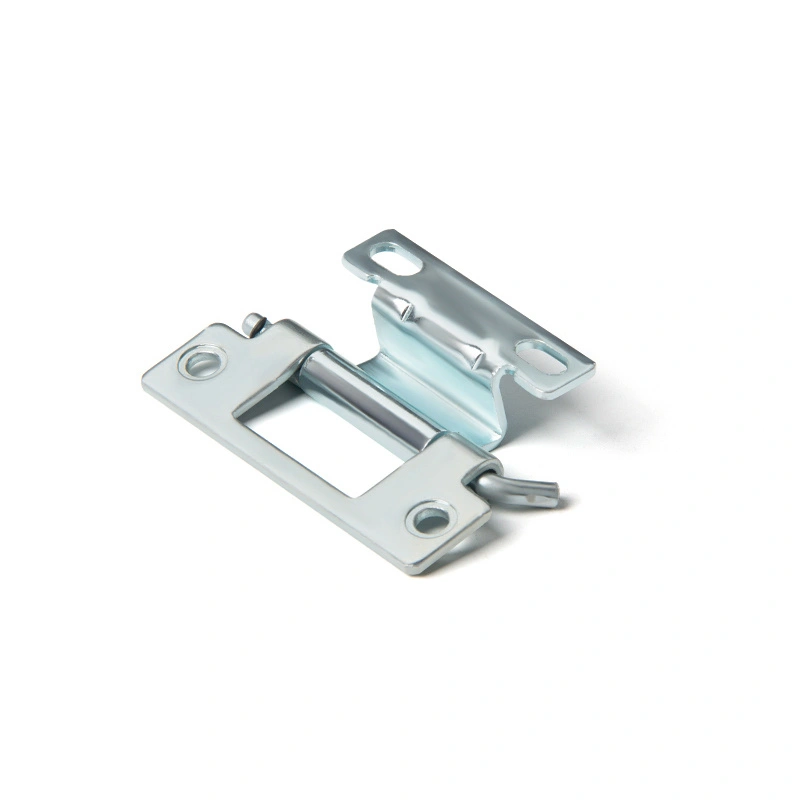

Naaalis na bisagra ng Distribution Panel

Para sa mga naghahanap ng control cabinet hardware mula sa Yitai Lock sa dami, ang Distribution Panel Removable Hinge CL250 series ay sulit na ihambing sa mga modelo bago mag-order, dahil pare-pareho ang structural na disenyo ngunit ang mga sukat ay nag-iiba sa pagitan ng mga modelo. Ang naaalis na disenyo ay nangangahulugan na ang pinto ay maaaring alisin nang walang mga tool sa sandaling naka-install, na isang praktikal na tampok para sa mga linya ng pagpupulong at pagpapanatili ng field. Parehong mga paraan ng pag-install — turnilyo at weld — ay sinusuportahan, kaya ang bisagra ay umaangkop sa karamihan ng mga daloy ng trabaho sa paggawa nang walang pagbabago.

Mga Pagpipilian sa Modelo at Mga Dimensyon

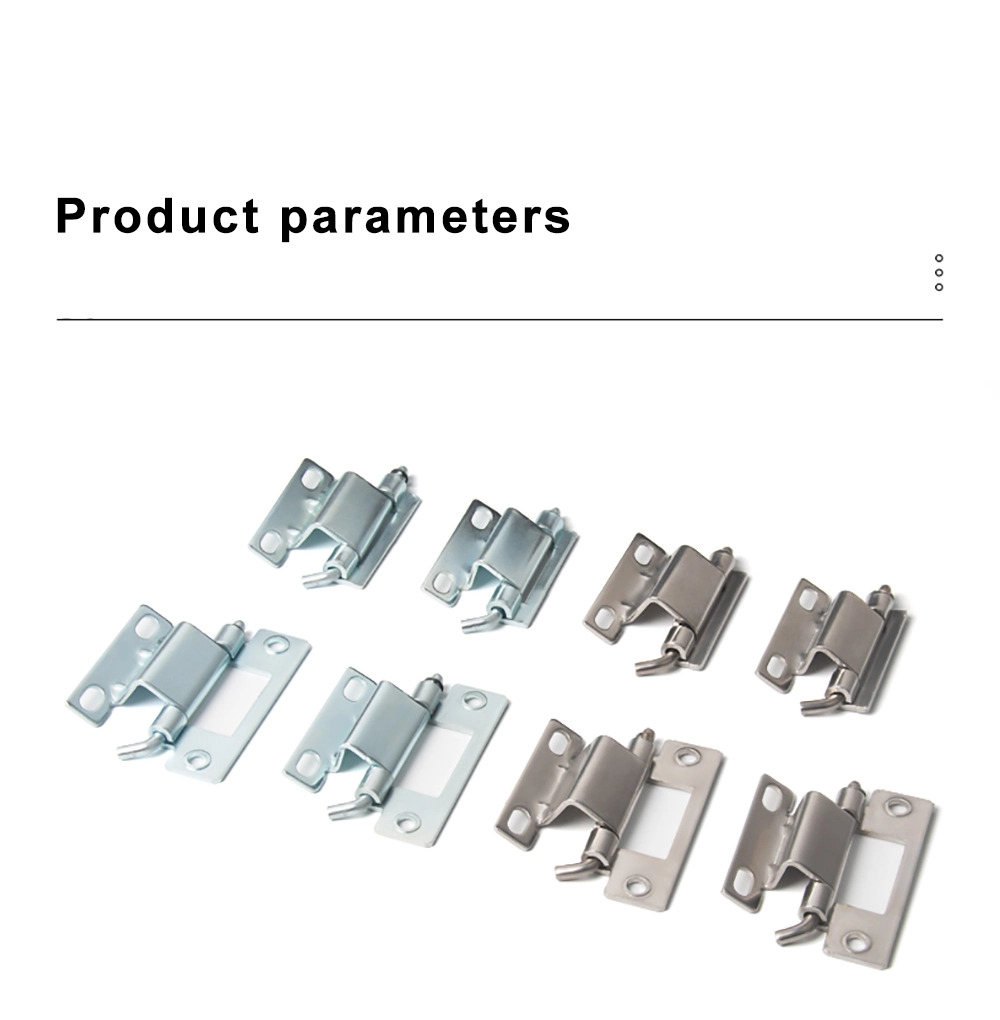

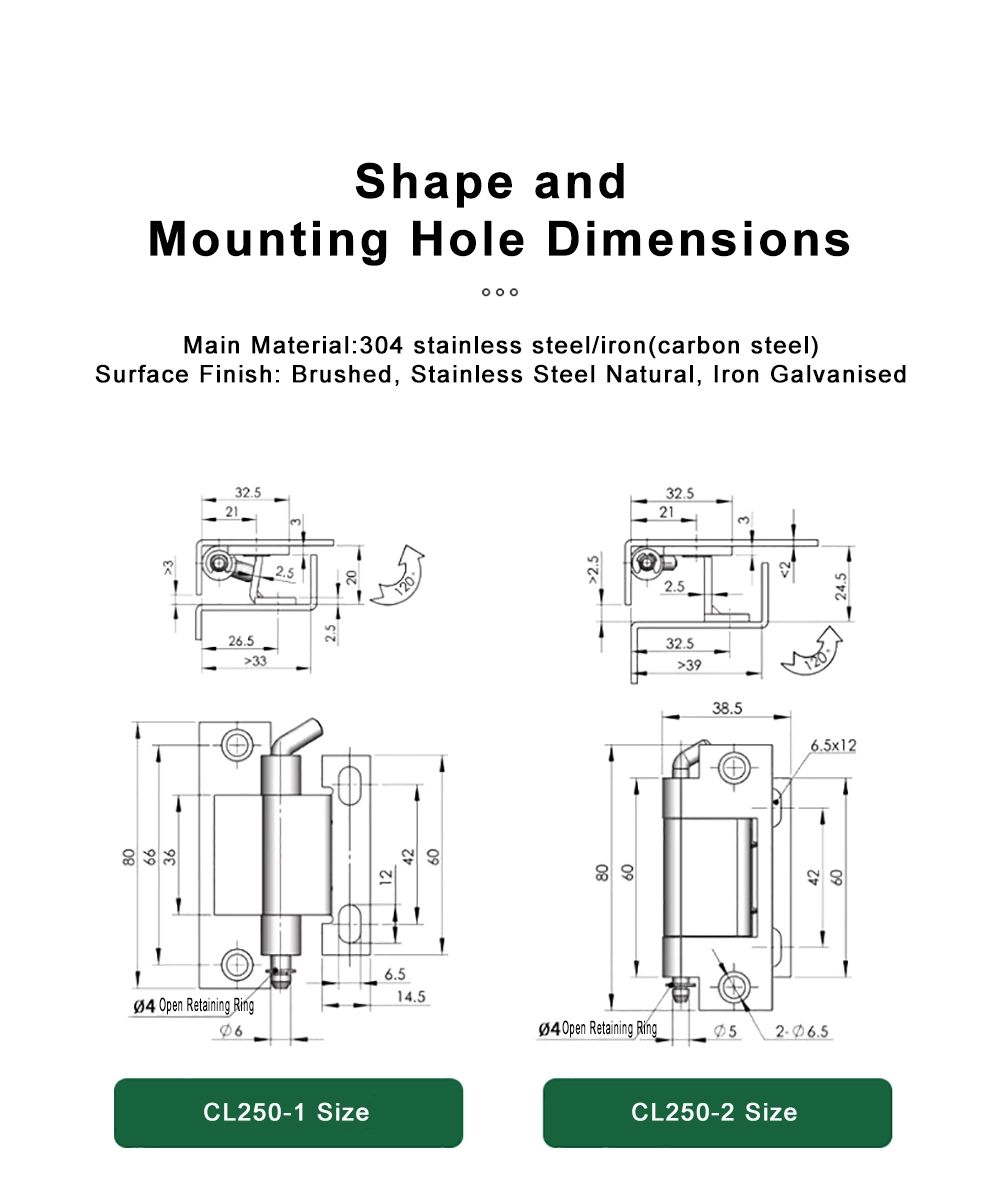

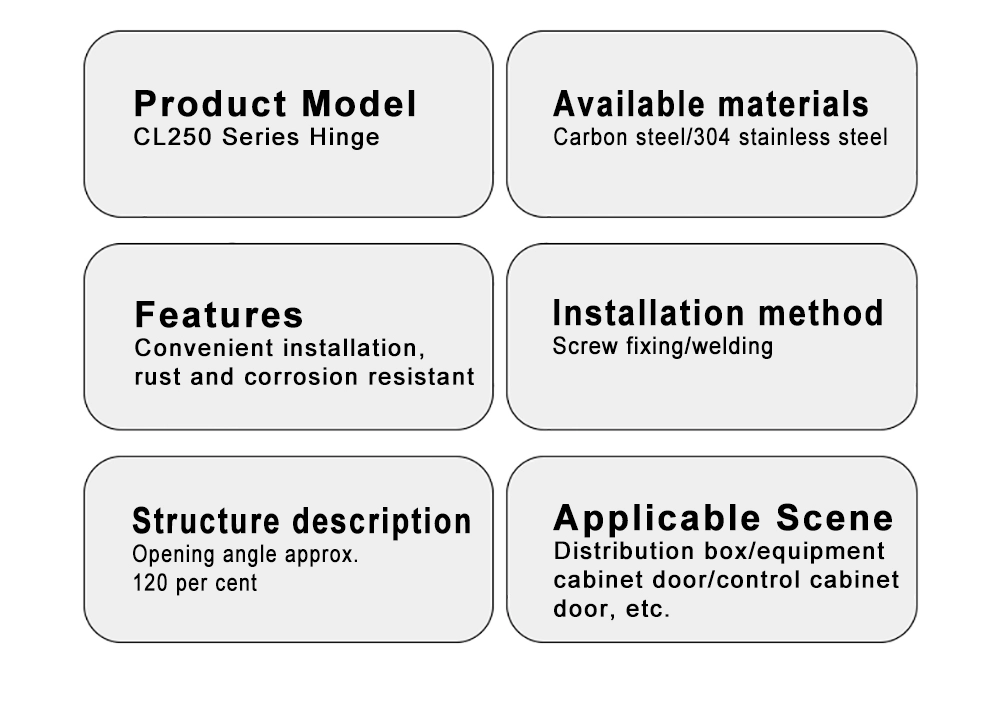

Ang Distribution Panel Removable Hinge CL250 series ay sumasaklaw sa apat na modelo na may parehong pangunahing istraktura ngunit magkaibang laki. Ang CL250-1 ay may kabuuang taas na 80 mm na may katawan ng bisagra na 66 mm, kabuuang lalim na 33 mm, at diameter ng bariles na Φ6 mm. Ang CL250-2 ay may kabuuang 80 mm na kabuuang taas at gumagamit ng 60 mm na haba ng katawan, isang lalim na 39 mm o higit pa, at isang Φ5 mm na bariles na may dalawang Φ6.5 mm na mounting hole na may pagitan na 6.5 × 12 mm.

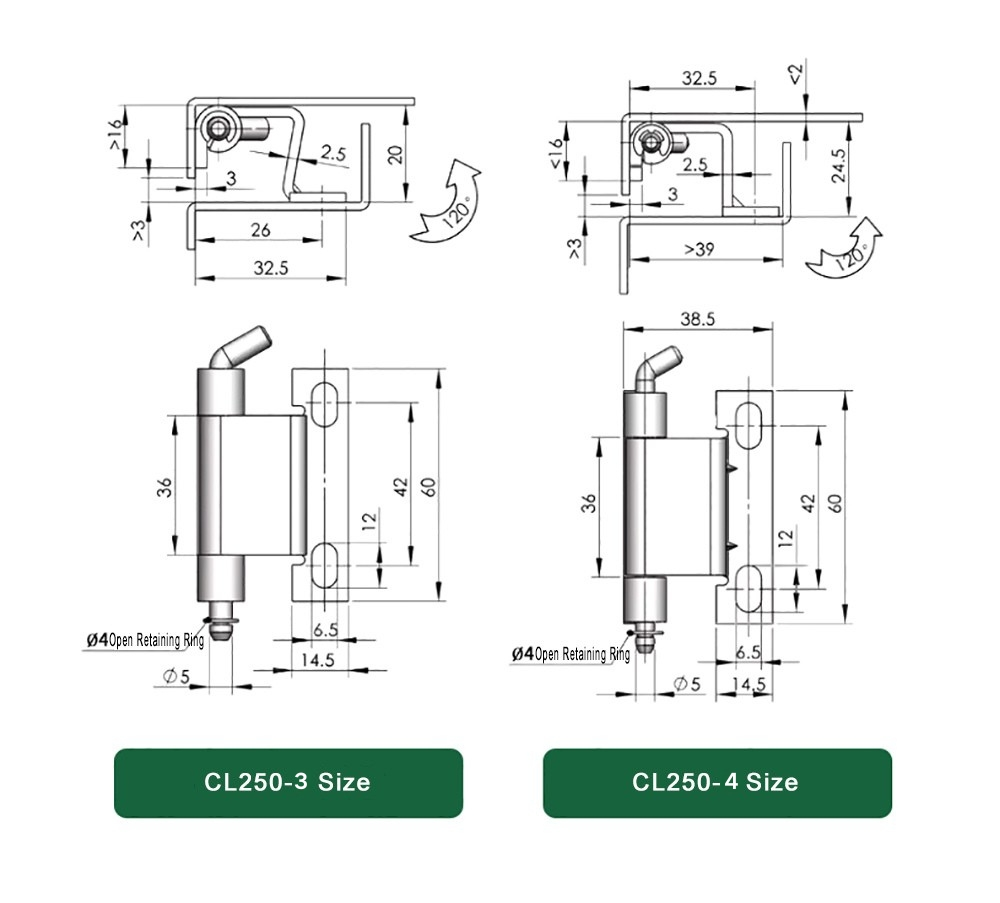

Ang CL250-3 at CL250-4 ay ang mga mas compact na opsyon sa Distribution Panel Removable Hinge range. Parehong may hinge body height na 36 mm at pangkalahatang taas na 60 mm, na may 14.5 mm base width at Φ5 mm barrel. Ang CL250-3 ay may lalim na 32.5 mm habang ang CL250-4 ay umaabot sa 38.5 mm. Gumagamit ang lahat ng apat na modelo ng Φ4 open retaining ring upang ma-secure ang pin sa lugar.

Mga Uri ng Rod at Anggulo ng Pagbubukas

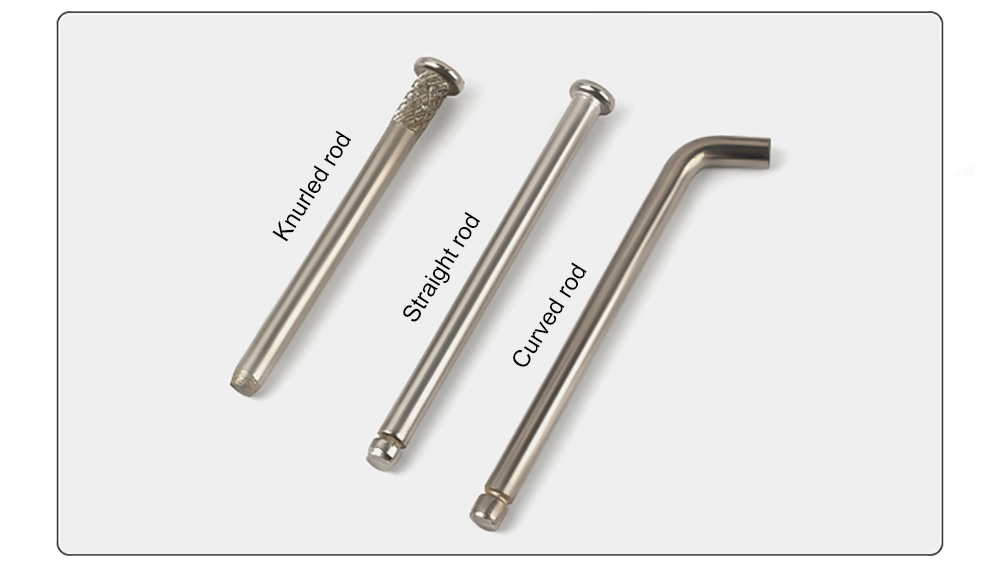

Isa sa mga mas praktikal na detalye sa Distribution Panel Removable Hinge ay ang pagpili ng tatlong uri ng rod: knurled, straight, at curved. Ang knurled rod ay nagdaragdag ng grip texture sa pin, na tumutulong sa pagpigil sa pagluwag sa ilalim ng vibration. Ang straight rod ay ang karaniwang opsyon at nababagay sa karamihan ng mga pangkalahatang enclosure application. Ang curved rod ay hugis upang gawing mas madali ang pag-alis ng pin sa pamamagitan ng kamay, na maaaring maging kapaki-pakinabang kung saan ang bisagra ay madalas na naa-access o sa mga masikip na espasyo.

Gumagana ang lahat ng uri ng rod sa Distribution Panel Removable Hinge sa parehong Φ4 open retaining ring na nagla-lock sa pin kapag naupo. Ang anggulo ng pagbubukas sa buong serye ng CL250 ay humigit-kumulang 120°, na nagbibigay ng sapat na clearance para sa karamihan ng mga pangangailangan sa pag-access sa pinto ng cabinet nang hindi nangangailangan ng buong 180° na pag-indayog.

Pag-install at Pag-mount

Ang Distribution Panel Removable Hinge ay sumusuporta sa dalawang paraan ng pag-install — screw mounting at welding — na nangangahulugang magagamit ito sa parehong mga fabricated na sheet metal na enclosure at bolt-together na cabinet assemblies. Para sa pag-mount ng screw, ang CL250-1 ay gumagamit ng isang Φ6.5 mm slot, habang ang CL250-2 at ang CL250-3/4 na mga modelo ay gumagamit ng mga oval slot o dalawahang butas na nagbibigay-daan sa ilang posisyonal na pagsasaayos sa panahon ng pag-install.

Kapag na-install na, pinahihintulutan ng Distribution Panel Removable Hinge na maalis ang dahon ng pinto sa pamamagitan ng paghila sa pin — walang mga tool na kailangan. Ginagawa nitong mahusay na angkop sa mga enclosure na nangangailangan ng pana-panahong pag-alis ng pinto para sa pag-access ng mga kable o panloob na pagpapanatili. Pinipigilan ng retaining ring ang pin na maluwag sa panahon ng regular na paggamit, kaya walang panganib na matanggal ang pinto nang hindi inaasahan sa kalagitnaan ng operasyon.

Mga Sitwasyon ng Application

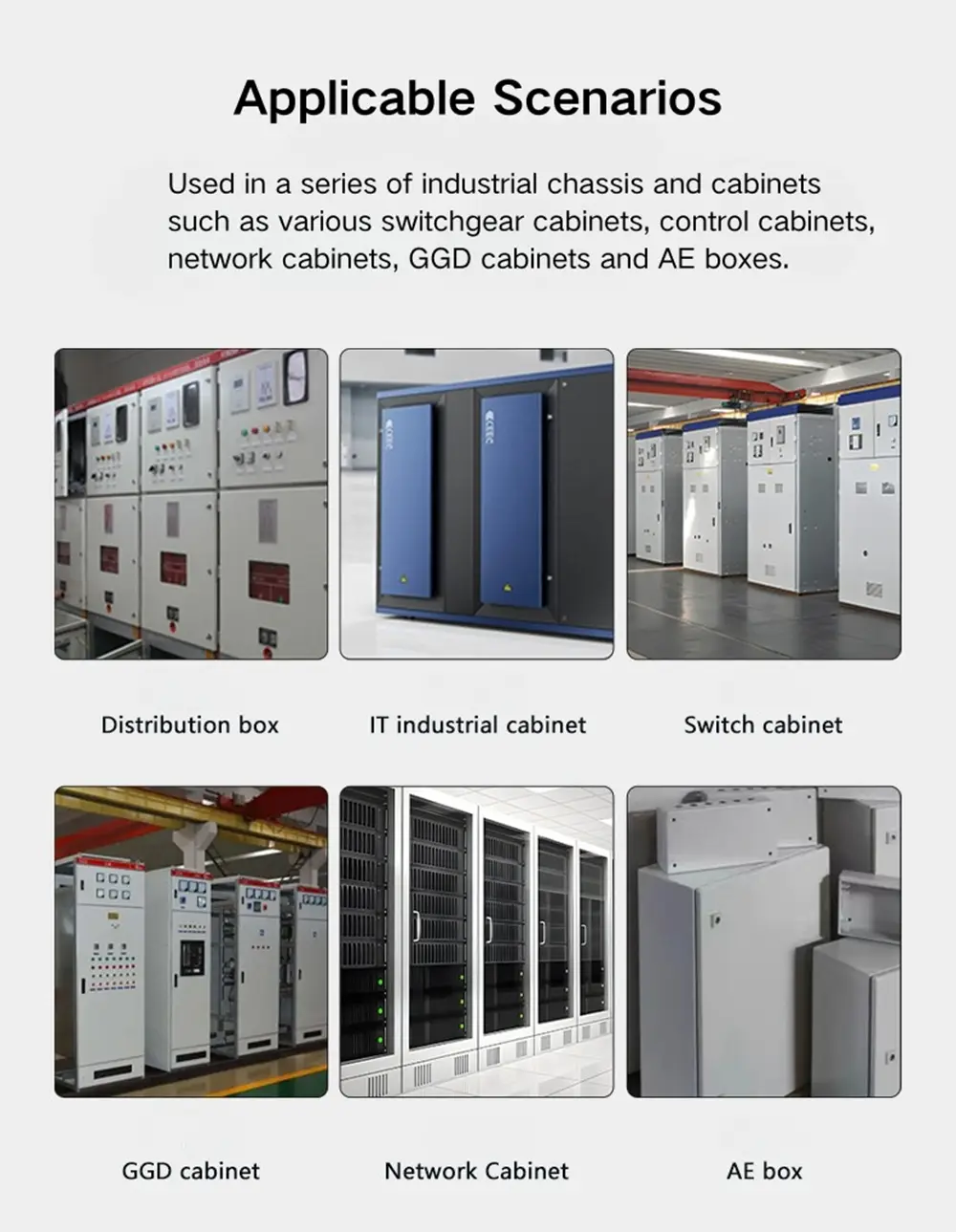

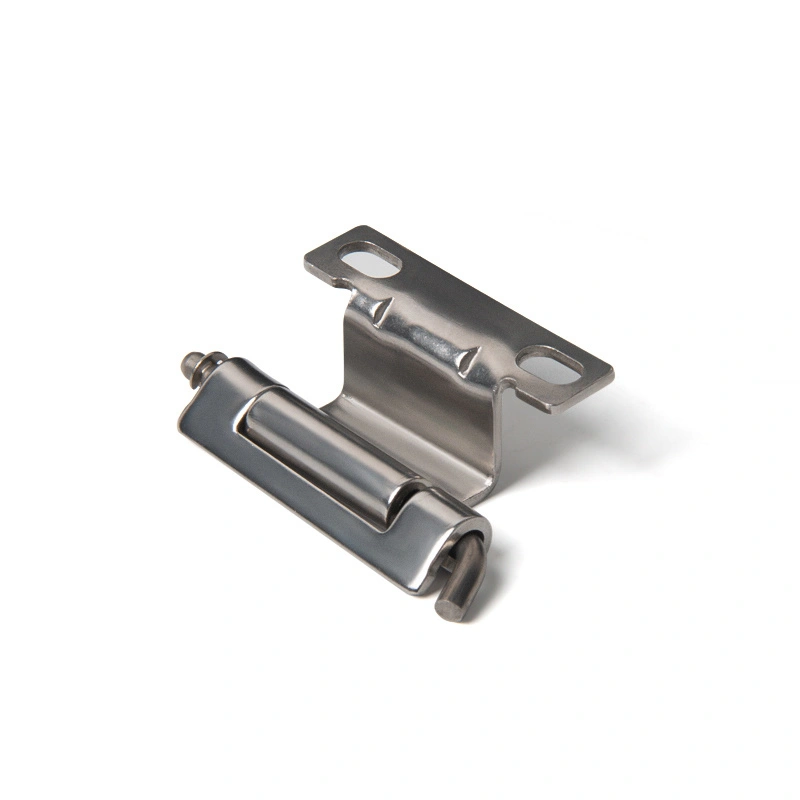

Ang Distribution Panel Removable Hinge ay madalas na makikita sa mga distribution box, control cabinet door, at industrial equipment enclosure — kahit saan ang pinto ay kailangang lumabas nang malinis nang hindi binabaklas ang frame. Ang 120° opening angle ay sapat para sa kumportableng pag-access sa mga interior ng panel sa karamihan ng mga installation, at dahil parehong sinusuportahan ang screw mounting at welding, umaangkop ito sa karamihan sa mga setup ng fabrication ng cabinet nang walang anumang pagsasaayos. Ang 304 stainless steel na bersyon ay ang mas magandang piliin para sa outdoor switchgear, coastal installation, o kahit saan ang cabinet ay haharap sa moisture o corrosion sa paglipas ng panahon.

FAQ

Q1: Anong mga modelo ang kasama sa serye ng CL250?

Kasama sa serye ng CL250 ang apat na modelo: CL250-1, CL250-2, CL250-3, at CL250-4. Ang lahat ay may parehong disenyo ng istruktura at anggulo ng pagbubukas - ang mga pagkakaiba sa pagitan ng mga ito ay nasa laki at pagsasaayos ng mounting hole. Pumili batay sa iyong mga sukat ng panel ng pinto at mga kinakailangan sa pagkarga.

Q2: Ano ang pambungad na anggulo ng bisagra ng CL250?

Lahat ng apat na modelo ng CL250 ay bukas sa humigit-kumulang 120°. Pare-pareho ito sa buong serye anuman ang laki o materyal ng modelo.

Q3: Anong mga uri ng pamalo ang magagamit?

Available ang CL250 hinge na may tatlong uri ng rod: knurled, straight, at curved. Ang mga knurled rod ay lumalaban sa pag-loosening sa ilalim ng vibration; ang mga tuwid na baras ay ang karaniwang opsyon; pinapadali ng mga curved rods ang pagtanggal ng pin sa pamamagitan ng kamay sa masikip o madalas na naa-access na mga installation.

Q4: Paano nase-secure ang pin kapag na-install na?

Ang lahat ng modelo ng CL250 ay gumagamit ng Φ4 open retaining ring upang i-lock ang hinge pin sa lugar sa panahon ng normal na paggamit. Maaaring tanggalin ang pin sa pamamagitan ng kamay kapag kailangan ang pag-alis ng pinto, nang hindi nangangailangan ng mga tool.

Q5: Anong mga paraan ng pag-install ang sinusuportahan?

Maaaring i-install ang CL250 hinge sa pamamagitan ng screw mounting o welding, depende sa iyong paraan ng paggawa ng cabinet. Ang mga configuration ng mounting hole ay nag-iiba ayon sa modelo — sumangguni sa mga dimensyon na guhit para sa laki ng slot at mga detalye ng espasyo.

Q6: Anong mga materyales ang magagamit?

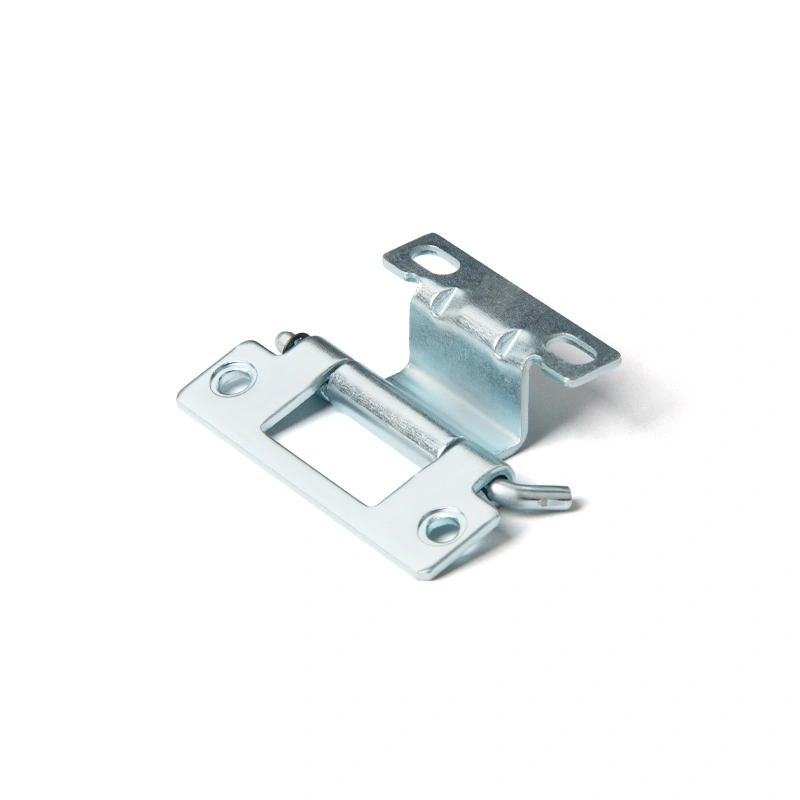

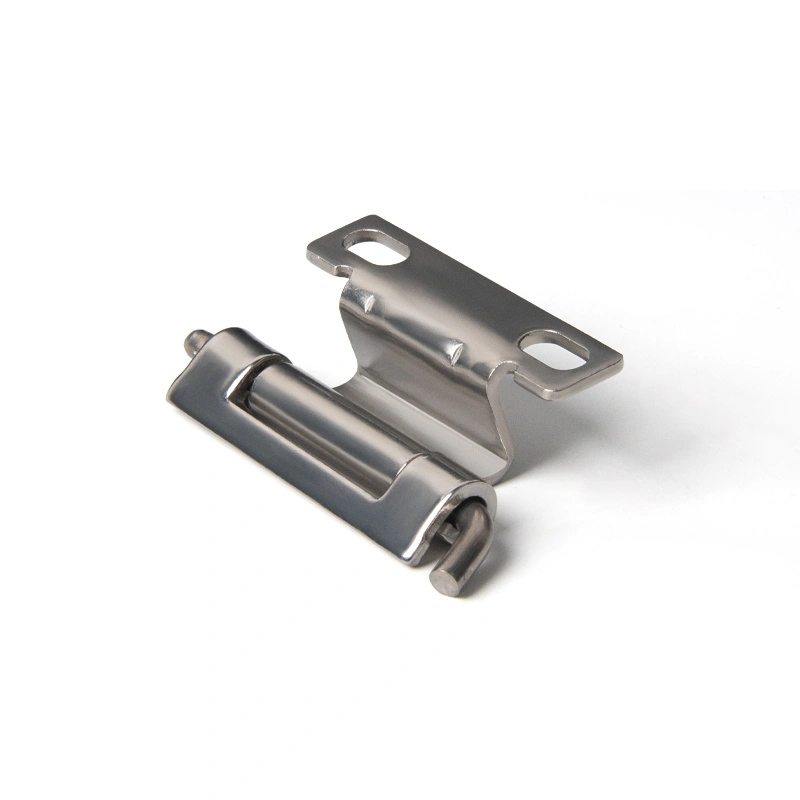

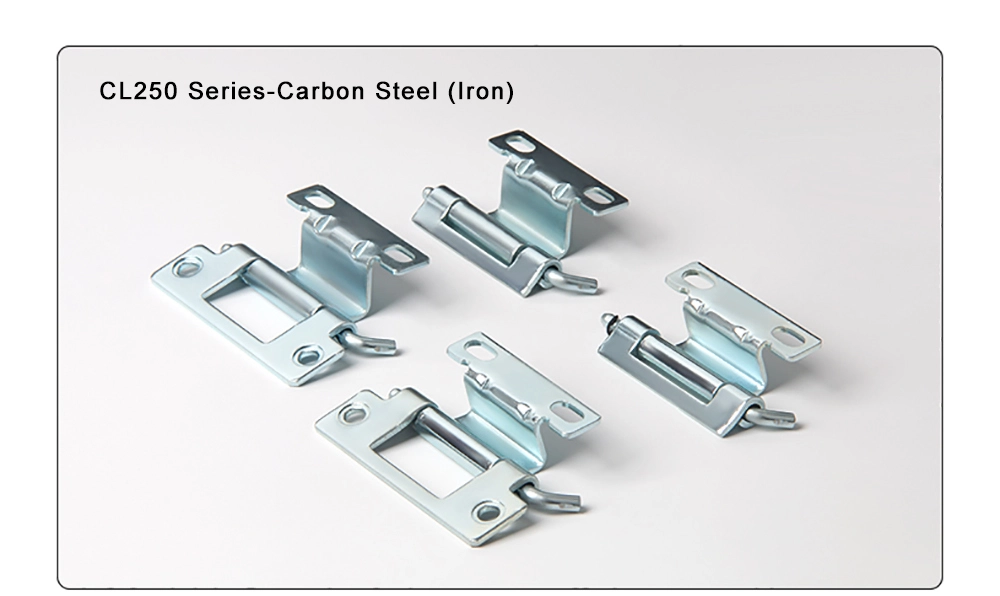

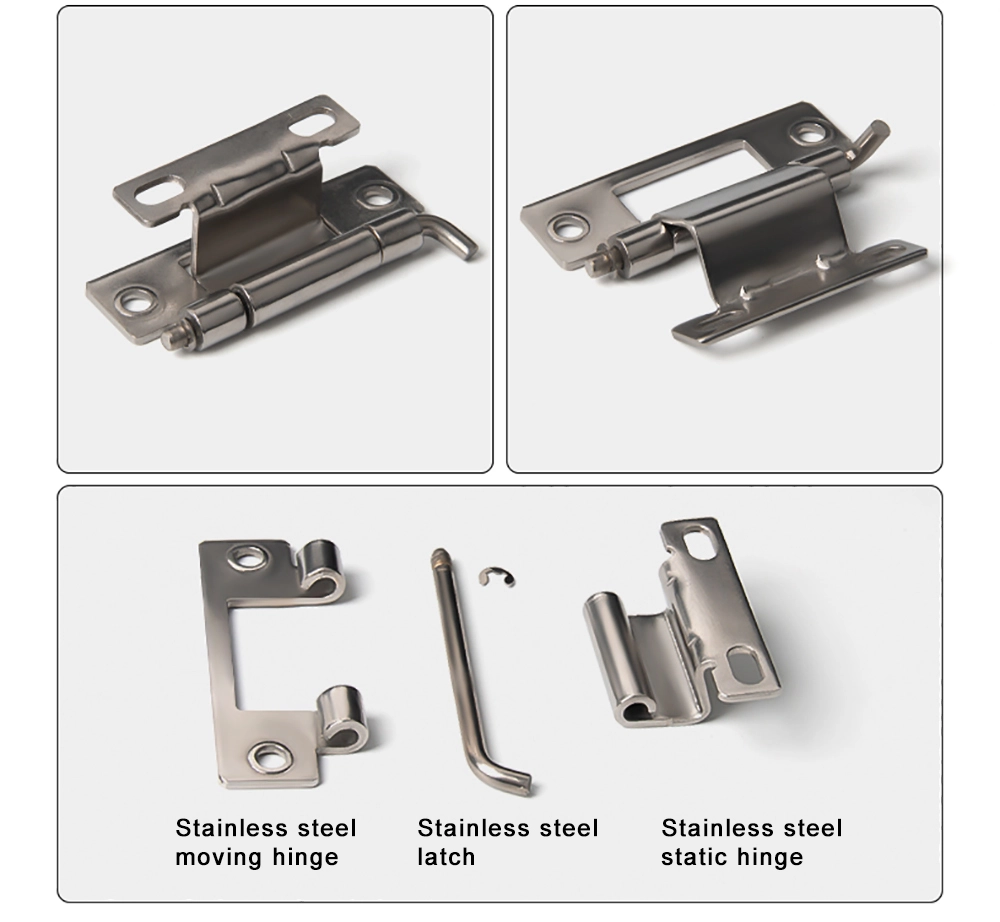

Ang CL250 hinge ay may zinc-plated na carbon steel at 304 stainless steel. Ang carbon steel ay nababagay sa panloob, tuyong kapaligiran; Ang 304 na hindi kinakalawang na asero ay ang tamang pagpipilian para sa mga panlabas na enclosure, mga lugar na may mataas na kahalumigmigan, o mga kinakaing unti-unting pang-industriyang kapaligiran.
