Ganap na Nakatagong Stainless Steel Hinge

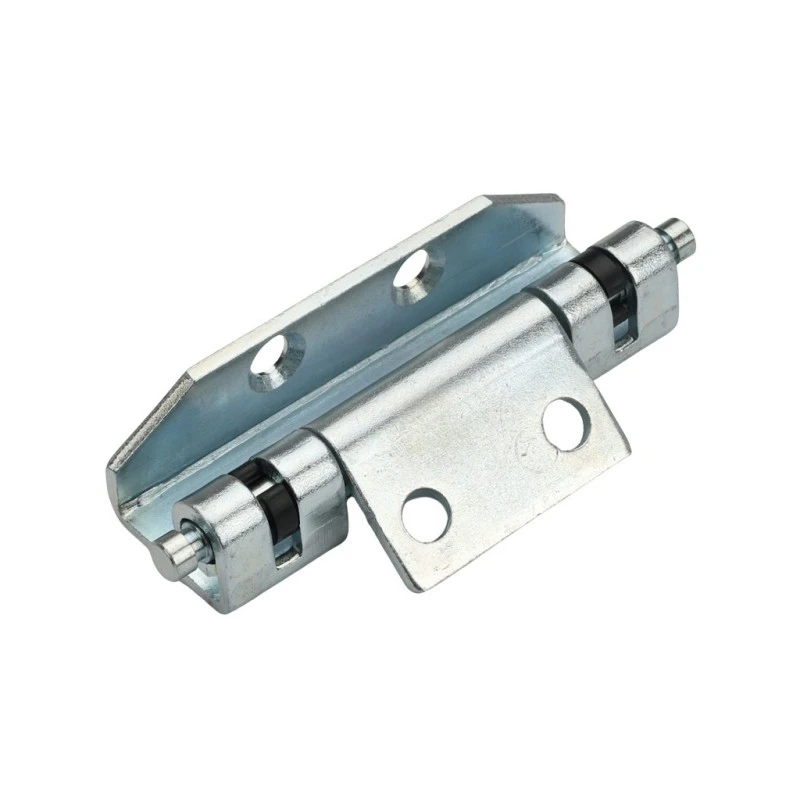

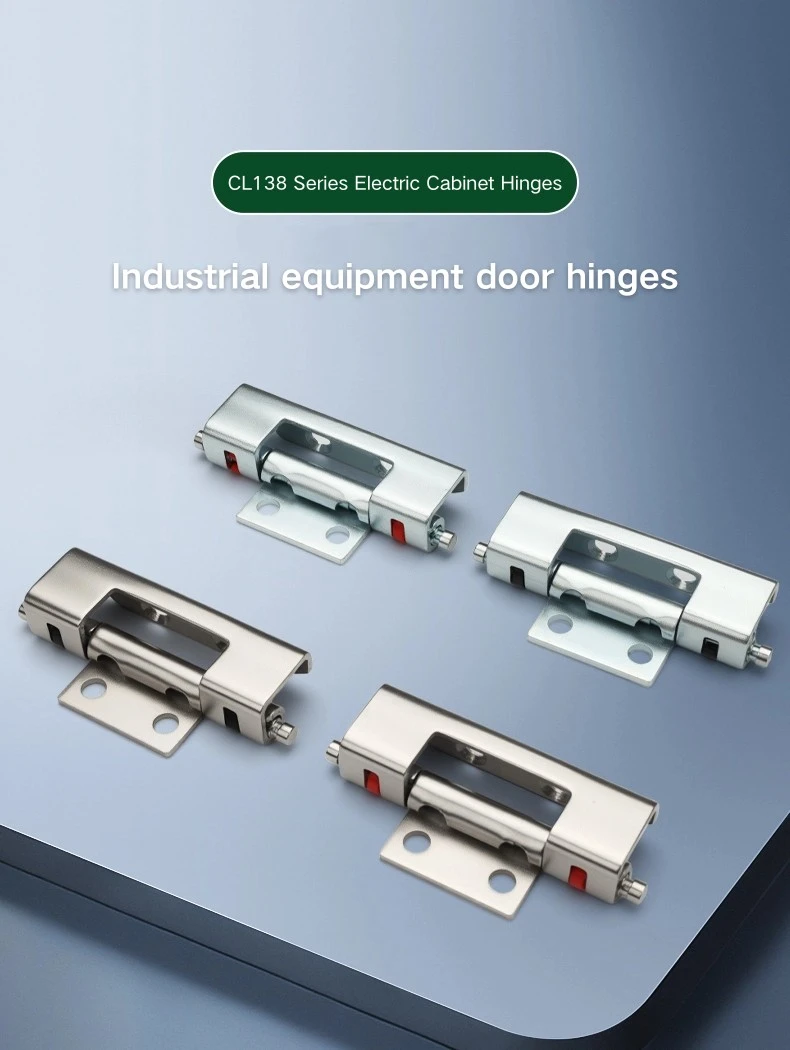

Para sa mga wholesale sourcing concealed cabinet hinges mula sa Yitai Lock, ang Fully Concealed Stainless Steel Hinge CL138 ay sumasaklaw sa apat na variant sa dalawang materyales at dalawang kulay ng clamp. Ang mga bersyon na hindi kinakalawang na asero ay ang natural na pagpili para sa mga enclosure sa maalinsangan o kinakaing unti-unti na mga kapaligiran, habang ang mga opsyon sa carbon steel ay gumagana nang maayos para sa mga karaniwang pagtatayo ng cabinet sa pamamahagi sa loob. Ang kulay ng clamp — itim o pula — ay isang visual na pagkakaiba sa halip na isang functional, kaya ang pagpili ay nakasalalay sa kagustuhan o tumutugma sa umiiral na hardware ng cabinet.

Istraktura at Mga Sukat

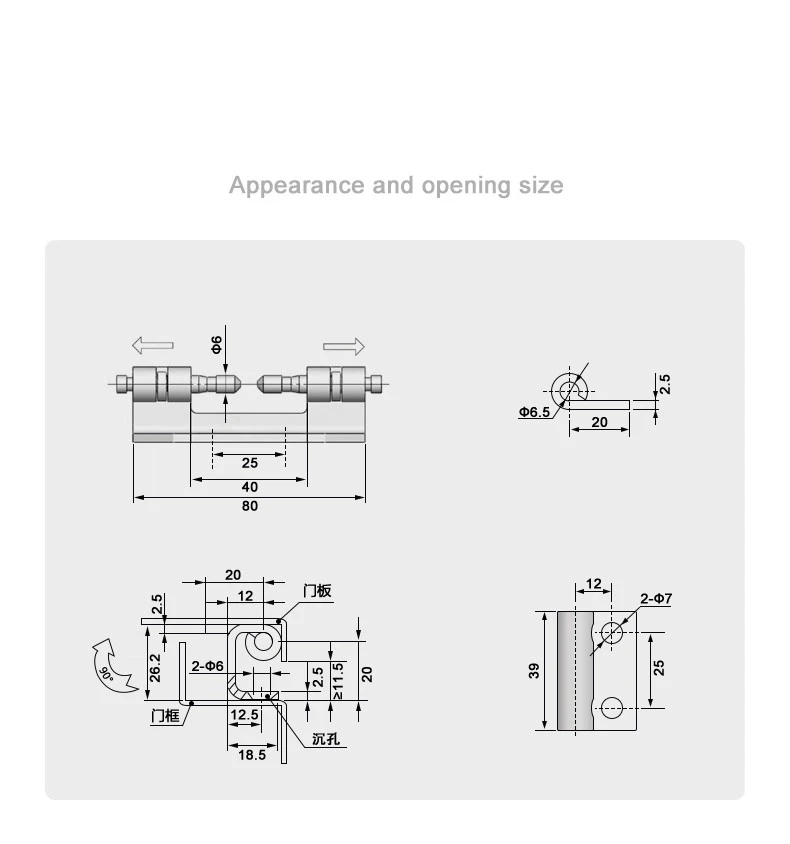

Ang Fully Concealed Stainless Steel Hinge ay may kabuuang haba na 80 mm, na may 40 mm ang katawan ng bisagra at isang 25 mm na panloob na span sa pagitan ng dalawang dulo ng bariles. Ang diameter ng barrel ay Φ6 mm, at ang dalawang seksyon ng bariles ay umaabot palabas mula sa gitnang katawan, na nagbibigay sa bisagra ng katangian nitong dumbbell profile. Ang clamp assembly ay nakaupo sa dulo ng bariles at ito ang nagpapanatili sa bisagra na nakadikit sa channel ng frame ng pinto.

Ang mounting plate ng Fully Concealed Stainless Steel Hinge ay may sukat na 39 mm ang taas at 25 mm ang lapad, na may dalawang Φ7 mm na mounting hole na may pagitan na 12 mm mula sa gilid. Ang gilid ng frame ay nagpapakita ng kabuuang lalim na 18.5 mm na may base na 12.5 mm, dalawang Φ6 mm na butas ng bariles, at isang countersunk recess na ≥11.5 mm. Ang Φ6.5 mm clamp pin ay may 2.5 mm na ipinagmamalaki ng dahon na may haba na 20 mm.

Pag-install at Pag-mount

Ang Fully Concealed Stainless Steel Hinge ay na-install sa pamamagitan ng welding — ang mounting plate ay hinangin sa door panel at ang hinge body ay sumasali sa frame channel sa panahon ng assembly. Ang 90° na pagbubukas ay nangangahulugan na ang pinto ay umiindayog sa tamang anggulo mula sa mukha ng cabinet, na sumasaklaw sa karaniwang mga kinakailangan sa pag-access para sa karamihan ng mga configuration ng pamamahagi at kontrol ng cabinet.

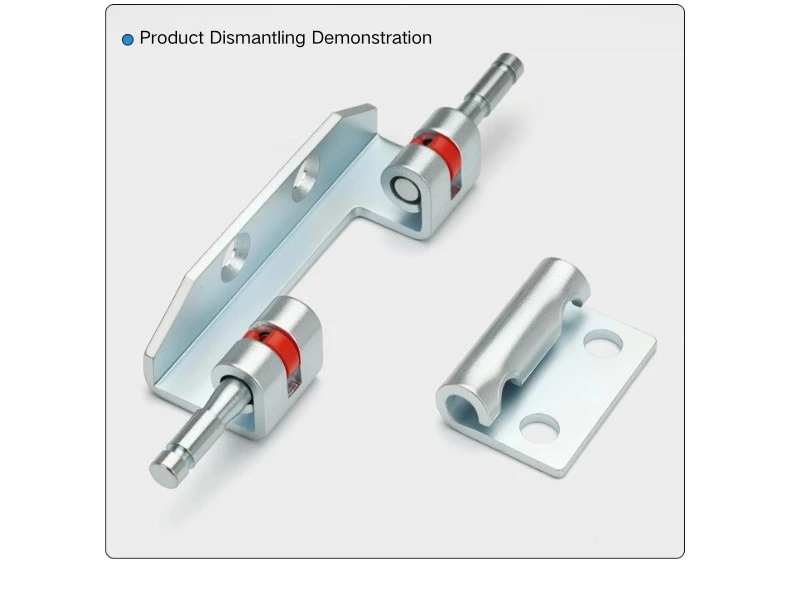

Kapag na-welded in, ang Fully Concealed Stainless Steel Hinge ay nasa recessed sa loob ng frame profile kaya ang barrel at clamp assembly ay nakatago mula sa labas. Ang mekanismo ng clamp sa bawat dulo ng barrel ay nakakandado sa bisagra sa frame channel at maaaring ilabas para sa pagtanggal ng pinto kapag kinakailangan. Ang nakatagong pakikipag-ugnayan na ito rin ang dahilan kung bakit ang bisagra ay tumutugma sa Rittal cabinet frame system, kung saan ang geometry ng channel ay nababagay sa ganitong uri ng recessed hinge mounting.

Mga Opsyon sa Materyal at Clamp

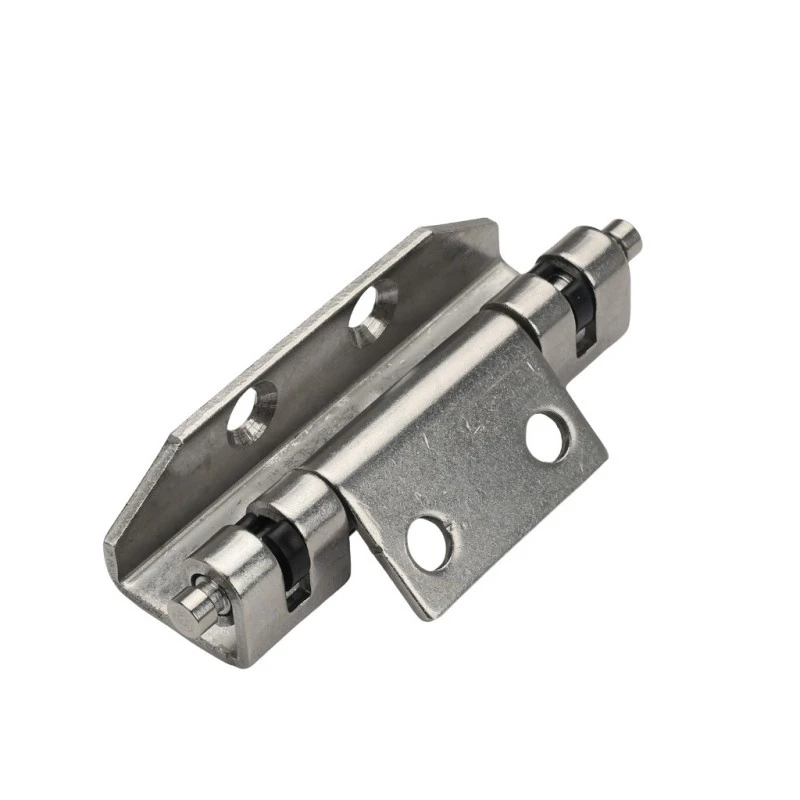

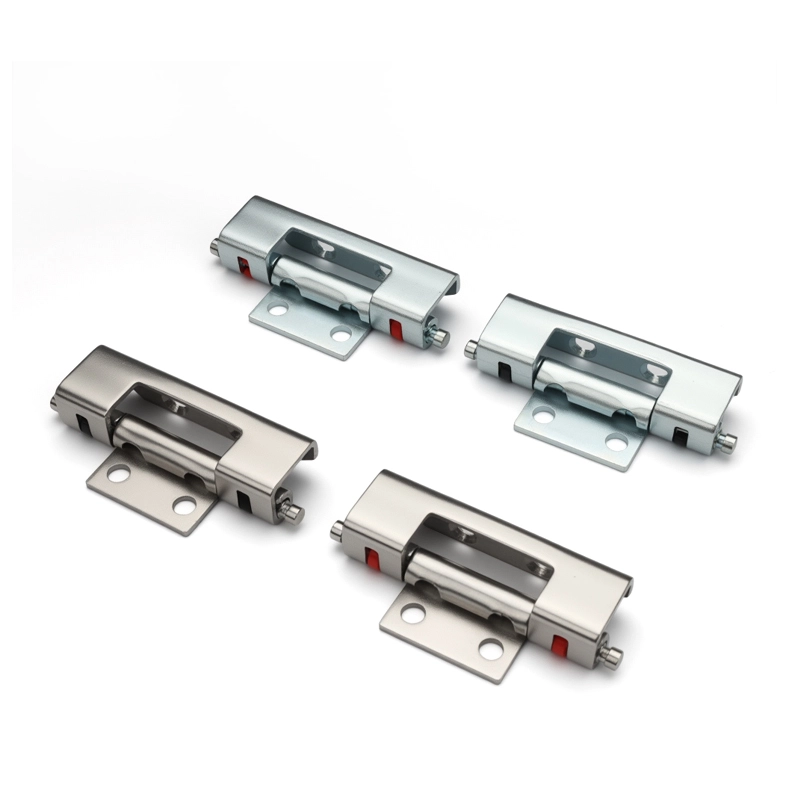

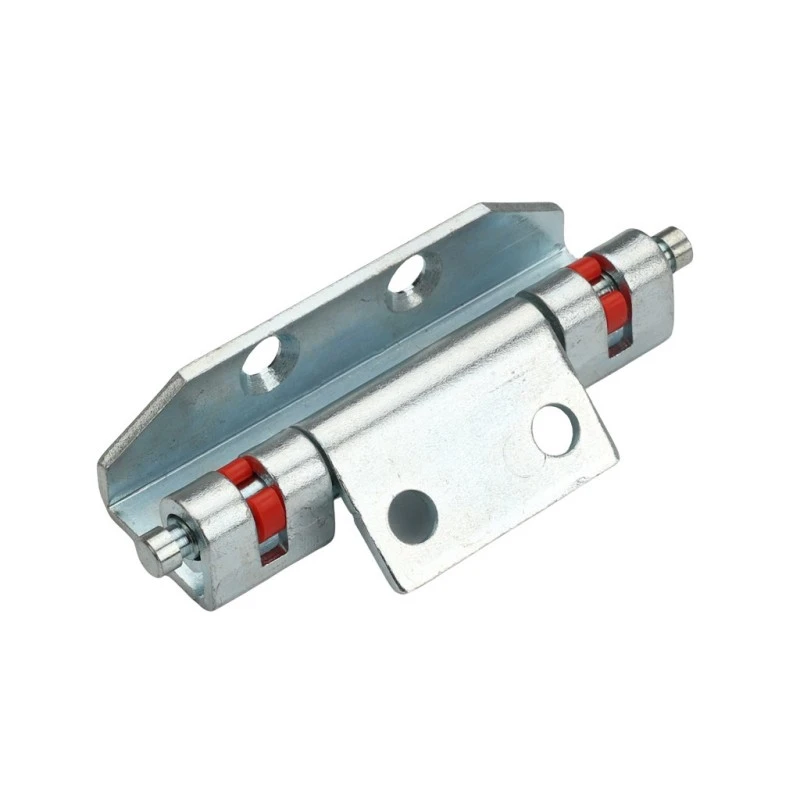

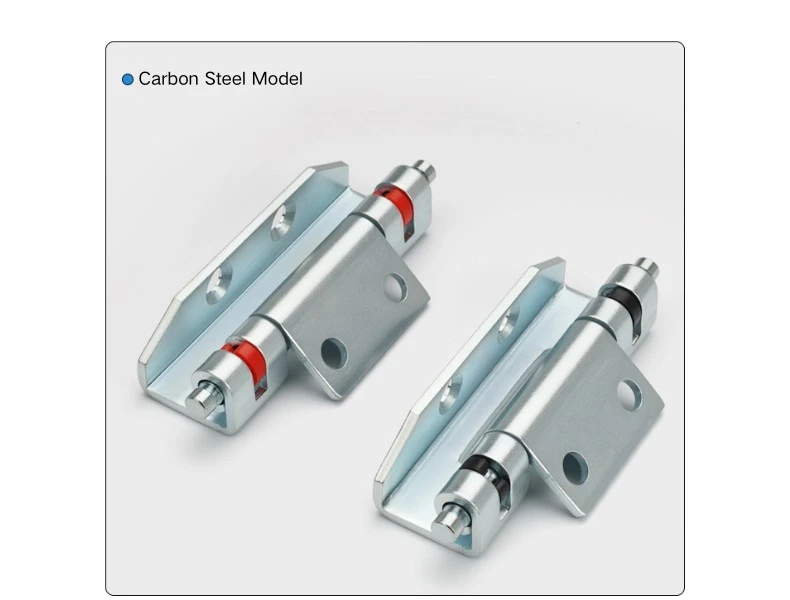

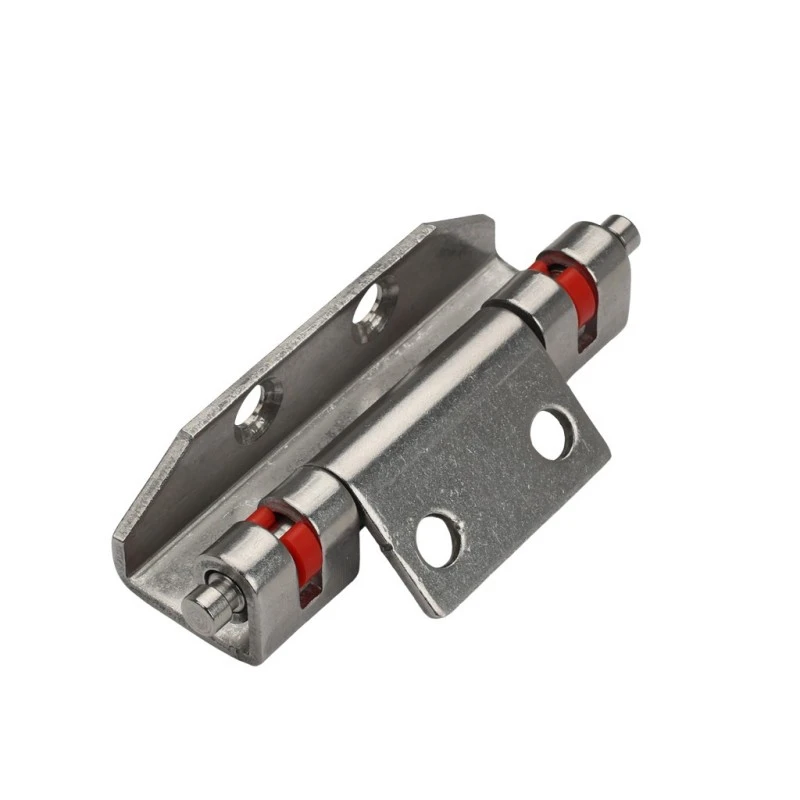

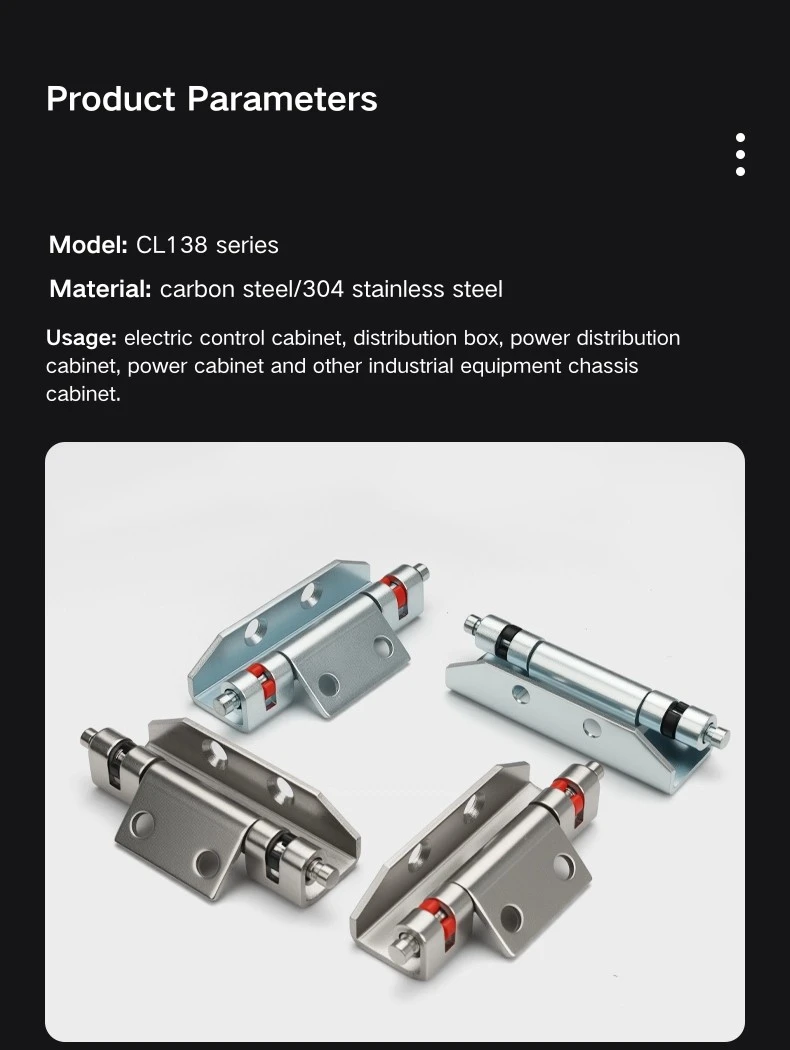

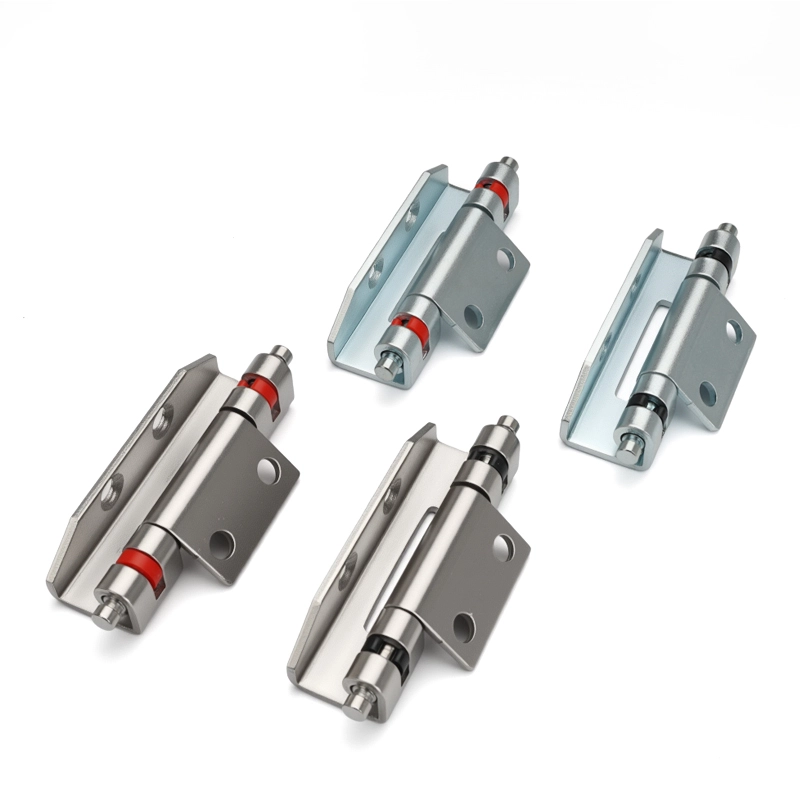

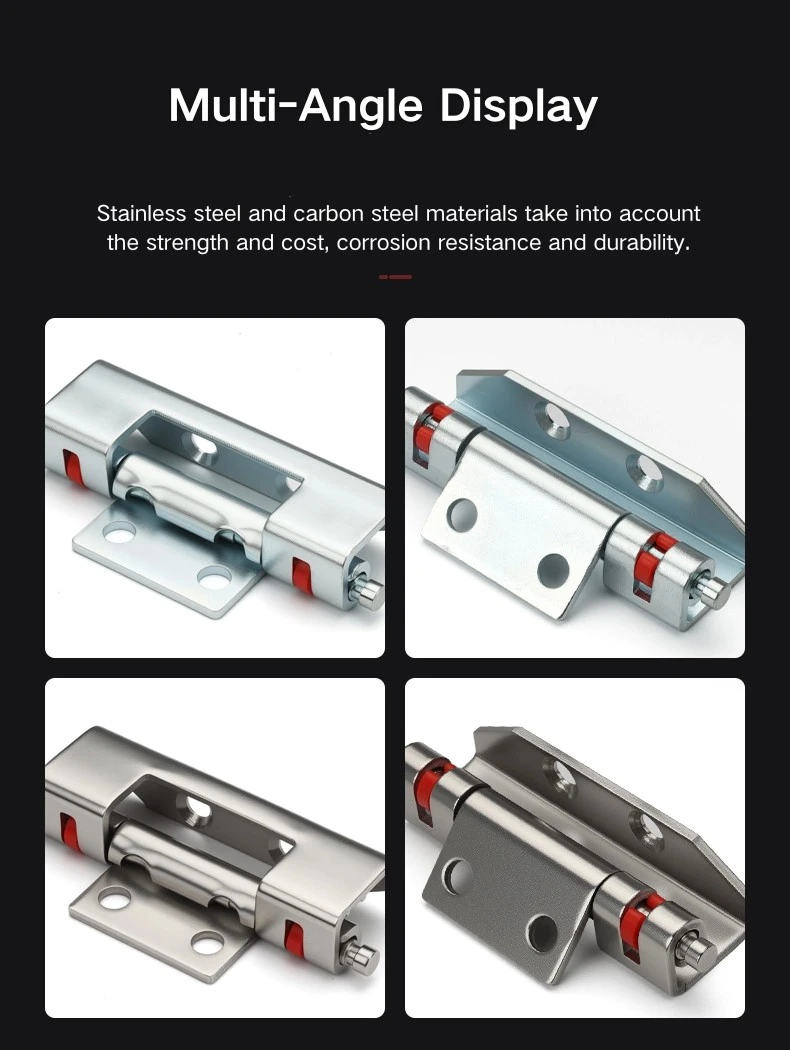

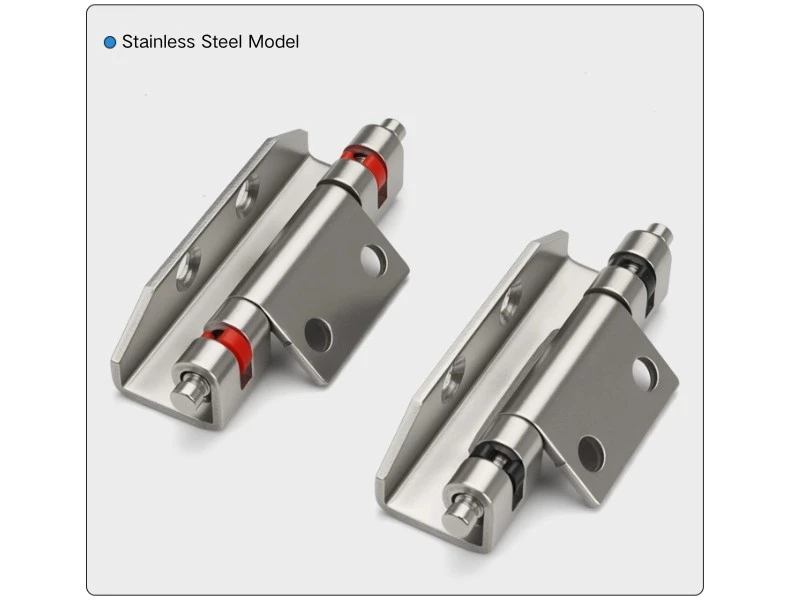

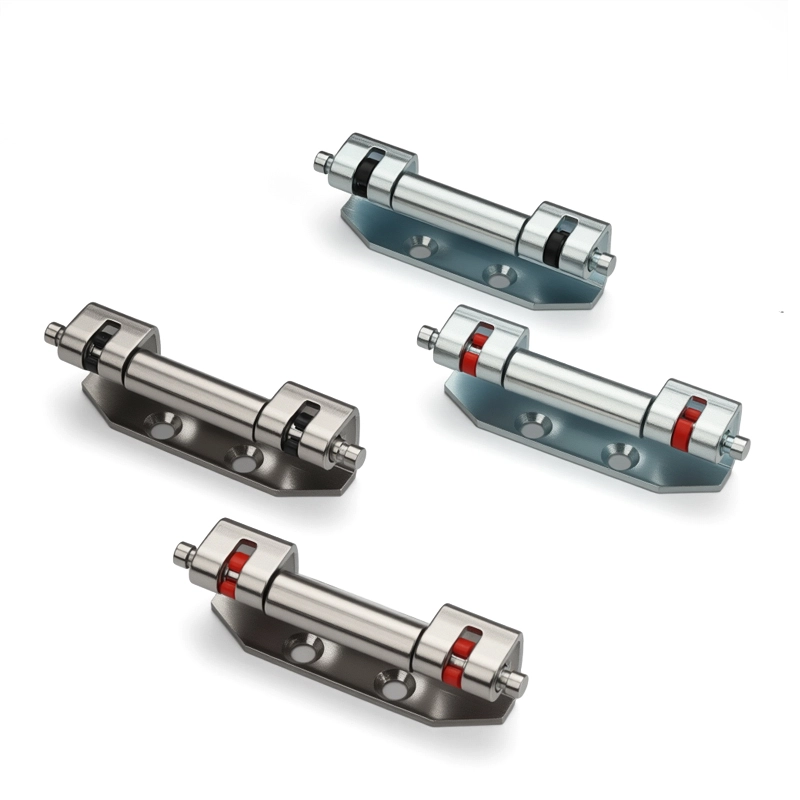

Available ang Fully Concealed Stainless Steel Hinge sa carbon steel at stainless steel, na may kulay itim o pulang clamp sa magkabilang materyales — apat na variant sa kabuuan. Ang bersyon na hindi kinakalawang na asero ay mas angkop para sa mga enclosure sa mga mahalumigmig na espasyo, panlabas na instalasyon, o mga kapaligiran kung saan mahalaga ang paglaban sa kaagnasan sa paglipas ng panahon. Ang carbon steel ay nababagay sa mga dry indoor cabinet application kung saan ang mga kinakailangan sa pagtatapos ay mas karaniwan.

Ang kulay ng clamp sa Fully Concealed Stainless Steel Hinge — itim o pula — ay isang cosmetic distinction na walang pagkakaiba sa materyal o kapasidad ng pagkarga sa pagitan ng dalawa. Ang mga pulang clamp ay minsan ginagamit bilang isang visual na tagapagpahiwatig sa mga partikular na linya ng cabinet o upang pag-iba-iba ang mga posisyon ng bisagra sa mga multi-door enclosure; ang mga itim na clamp ay ang mas karaniwang default. Alinmang paraan, ang pagganap ay magkapareho.

Mga Sitwasyon ng Application

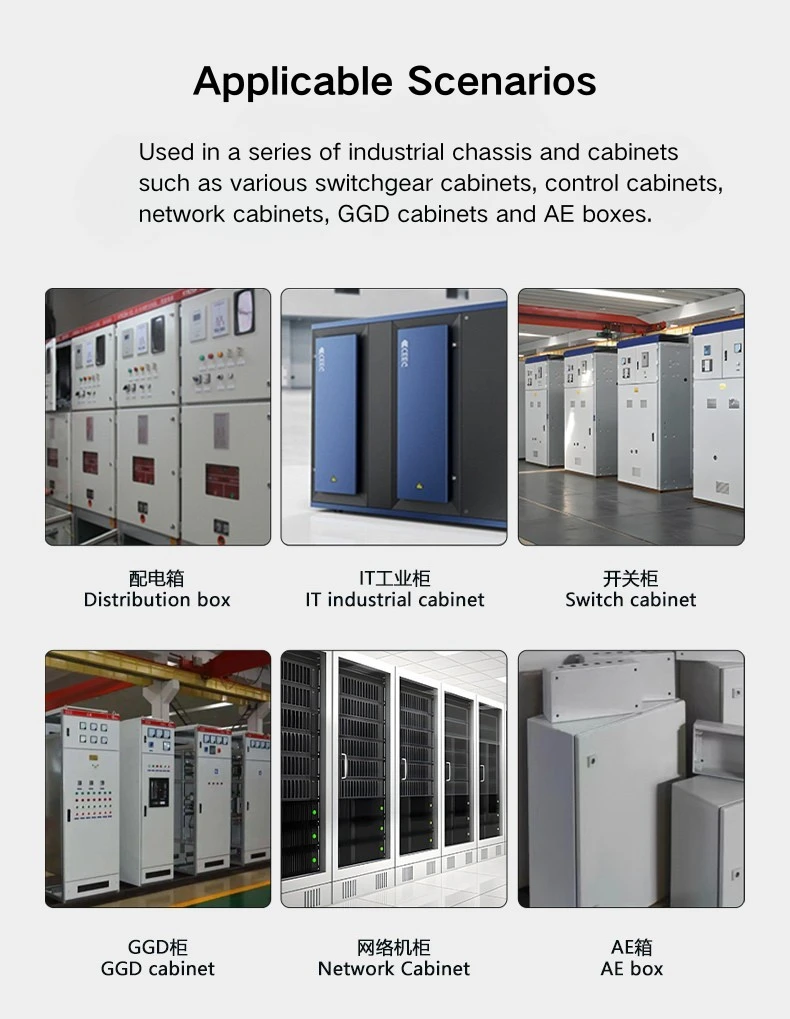

Ang Ganap na Nakakubli na Stainless Steel Hinge ay ginagamit sa mga cabinet ng pamamahagi, mga control equipment na enclosure, at mga switchgear panel kung saan kailangan ang isang flush, walang hardware na panlabas na pinto. Pinipigilan ng ganap na nakatago na profile ang bisagra kapag nakasara ang pinto, na angkop sa mga cabinet na naka-install sa mga nakikitang lokasyon — mga silid ng server, mga control room, o mga puwang ng pampublikong utility — kung saan magmumukhang wala sa lugar ang nakalantad na hinge hardware.

Ang pagiging tugma sa mga Rittal cabinet frame ay ginagawang ang Fully Concealed Stainless Steel Hinge ay isang direktang drop-in na opsyon para sa mga manufacturer o integrator na nagtatrabaho na sa frame system na iyon. Pinangangasiwaan ng variant na hindi kinakalawang na asero ang mga kinakailangan sa kaagnasan ng mga outdoor o high-humidity na enclosure, at ang opsyon na carbon steel ay sumasaklaw sa karamihan ng mga karaniwang pagtatayo ng cabinet sa pamamahagi sa loob kung saan ang gastos at mga kondisyon sa kapaligiran ay parehong katamtaman.

FAQ

Q1: Anong mga variant ang available para sa CL138?

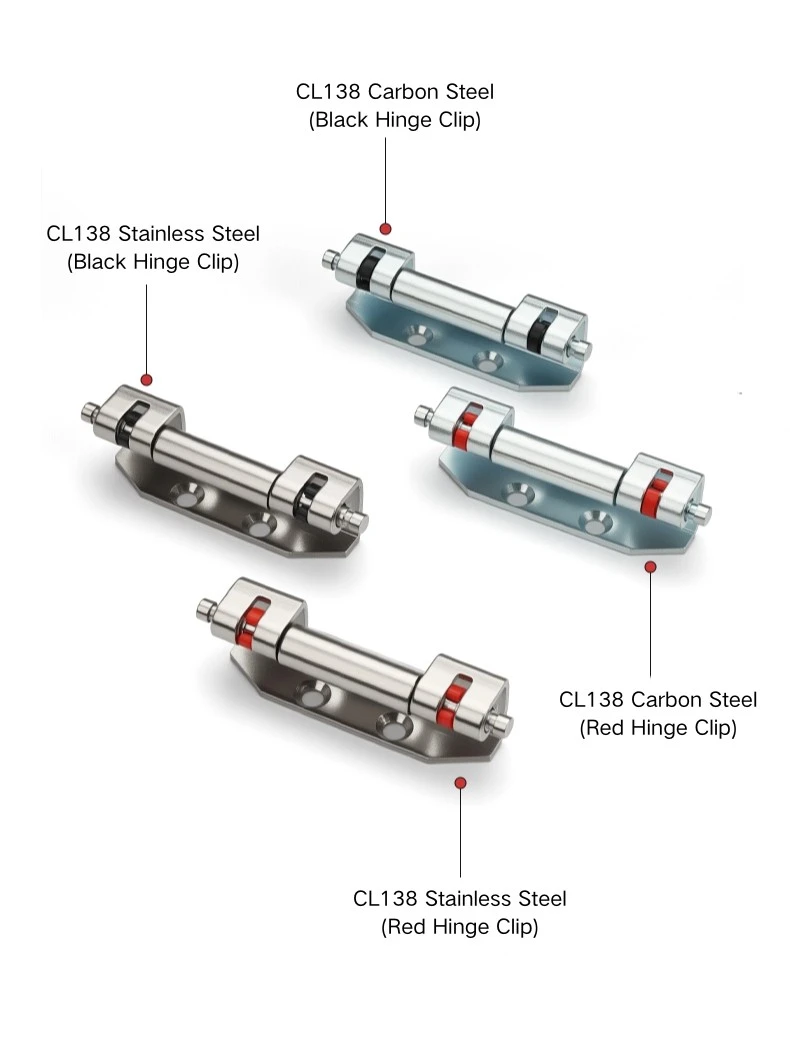

Ang CL138 ay may apat na variant: carbon steel na may black clamp, carbon steel na may red clamp, stainless steel na may black clamp, at stainless steel na may red clamp. Ang kulay ng clamp ay kosmetiko lamang — walang functional na pagkakaiba sa pagitan ng itim at pula.

Q2: Ano ang pambungad na anggulo ng CL138?

Ang CL138 concealed hinge ay bumubukas sa 90°, na sumasaklaw sa karaniwang mga kinakailangan sa pag-access para sa distribution cabinet at control enclosure door.

Q3: Paano naka-install ang CL138?

Ang CL138 ay hinangin — ang mounting plate ay hinangin sa panel ng pinto sa panahon ng paggawa ng cabinet, at ang katawan ng bisagra ay sumasali sa frame channel. Walang opsyon na screw-mount para sa modelong ito.

Q4: Ang CL138 ba ay tugma sa mga Rittal cabinet?

Oo, ang CL138 concealed hinge ay tugma sa Rittal cabinet frames. Ang geometry ng pakikipag-ugnayan ng hinge channel ay nababagay sa profile ng Rittal frame.

Q5: Ano ang ipinahihiwatig ng mga kulay ng clamp?

Ang mga itim at pulang clamp ay mga variant ng kulay lamang — ang materyal at kapasidad ng pagkarga ay pareho para sa dalawa. Minsan ginagamit ang pula bilang isang visual na tagapagpahiwatig upang makilala ang mga posisyon ng bisagra o mga linya ng cabinet; itim ang mas karaniwang default na pagpipilian.

Q6: Anong materyal ang dapat kong piliin para sa mga panlabas na enclosure?

Ang hindi kinakalawang na asero na bersyon ng CL138 ay ang tamang pagpipilian para sa mga panlabas na enclosure, mahalumigmig na kapaligiran, o mga instalasyon kung saan ang paglaban sa kaagnasan ay isang pangmatagalang pangangailangan. Ang carbon steel ay nababagay sa mga karaniwang panloob na aplikasyon ng cabinet sa pamamahagi.
