Power Cabinet Doors Side-Mount Bend Hinge

Para sa mga wholesale sourcing cabinet door hinges mula sa Yitai Lock para sa power cabinet o drawer cabinet build, ang Power Cabinet Doors Side-Mount Bend Hinge range ay nagbibigay ng maraming flexibility — labing-anim na variant sa kabuuan, na sumasaklaw sa iba't ibang frame depth, kapal ng panel ng pinto, at mounting plate configuration sa CL803, CL901, at CL903 series. Ang mga mounting plate sa harap sa karamihan ng mga modelo ay may pare-parehong 36 × 17.7 mm o 25 × 17.7 mm na footprint na may slot o round hole fixing, na ginagawang diretso ang pagpili ng tamang modelo batay sa iyong frame profile nang hindi na kailangang muling idisenyo ang layout ng panel ng pinto.

Modelo ng produkto	Naka-side-mount na Cabinet Hinge
Paggamot sa Ibabaw	Zinc Alloy
Mga opsyonal na materyales	Itim/Asul na Buhangin
Paggamit	Angkop para sa iba't ibang uri ng switch cabinet, control box, atbp

Saklaw ng Modelo at Pangkalahatang-ideya ng Serye

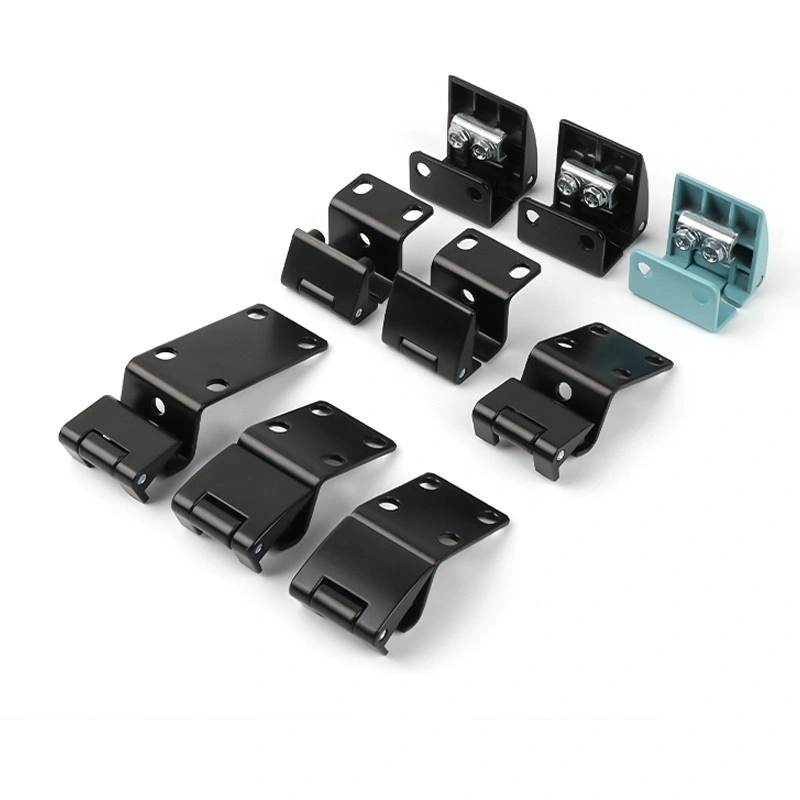

Ang Power Cabinet Doors Side-Mount Bend Hinge ay isinaayos sa apat na serye. Ang serye ng CL803 ay sumasaklaw sa tatlong modelo — CL803A-25, CL803B-20, CL803B-25, at CL803D-25 — lahat ay nasa itim na zinc alloy, na may mga lapad ng front plate na alinman sa 36 mm o 39 mm depende sa modelo. Ang CL803A-25 ay gumagamit ng dual-screw front plate sa 39 × 20 mm na may 12 mm hole spacing; ang mga modelong CL803B at CL803D ay gumagamit ng 36 × 25 mm na plato na may pag-aayos ng slot.

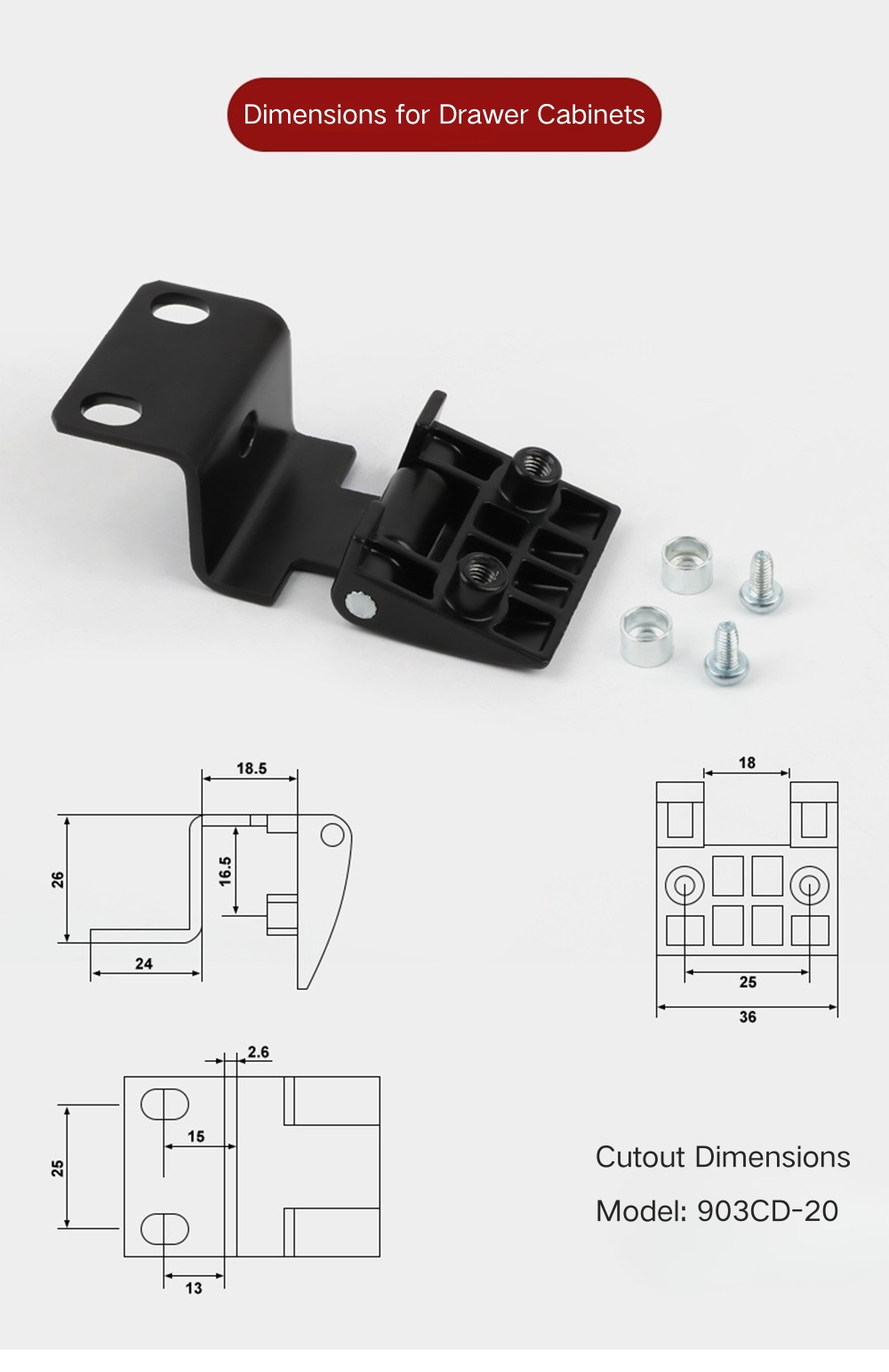

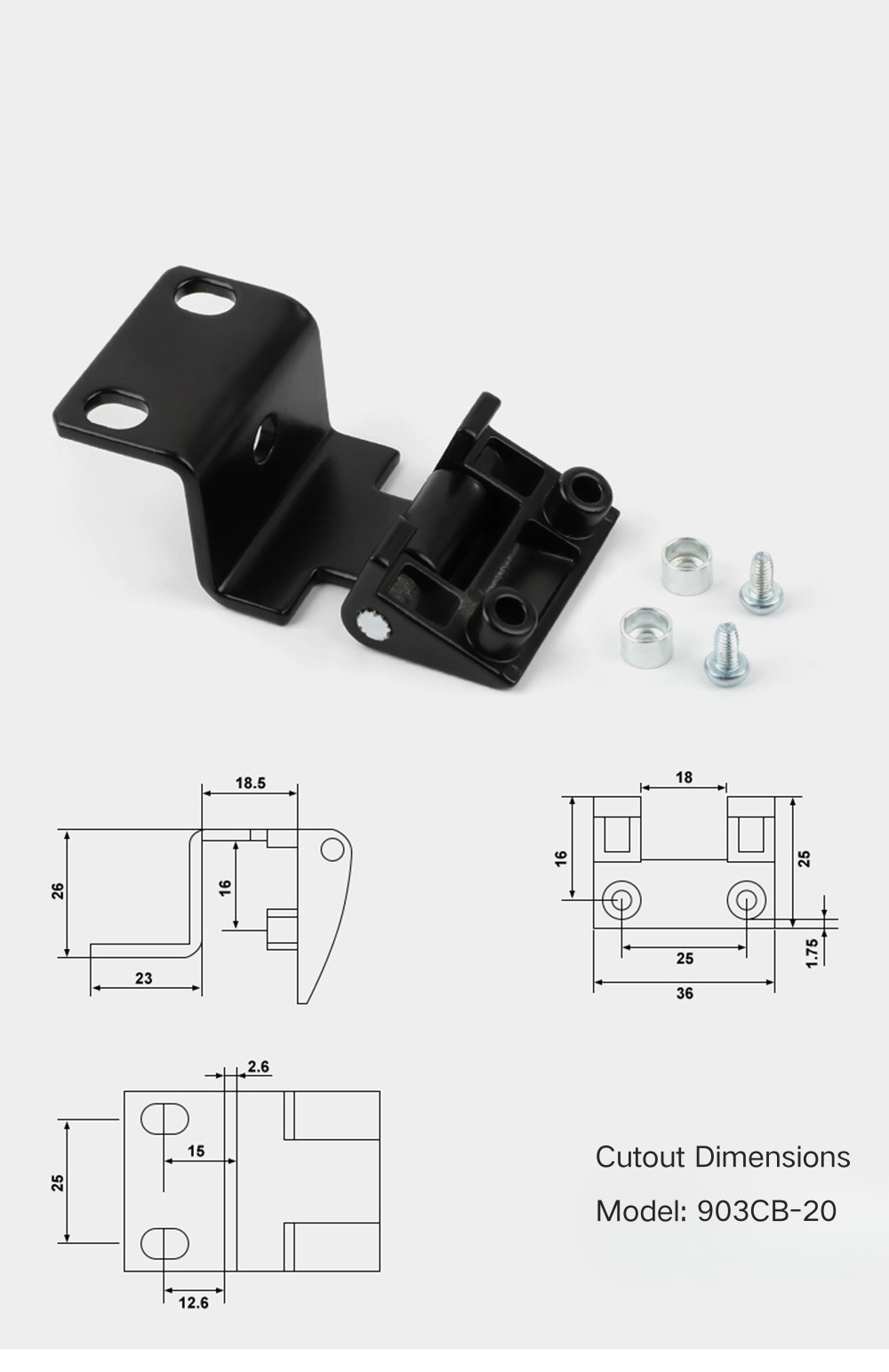

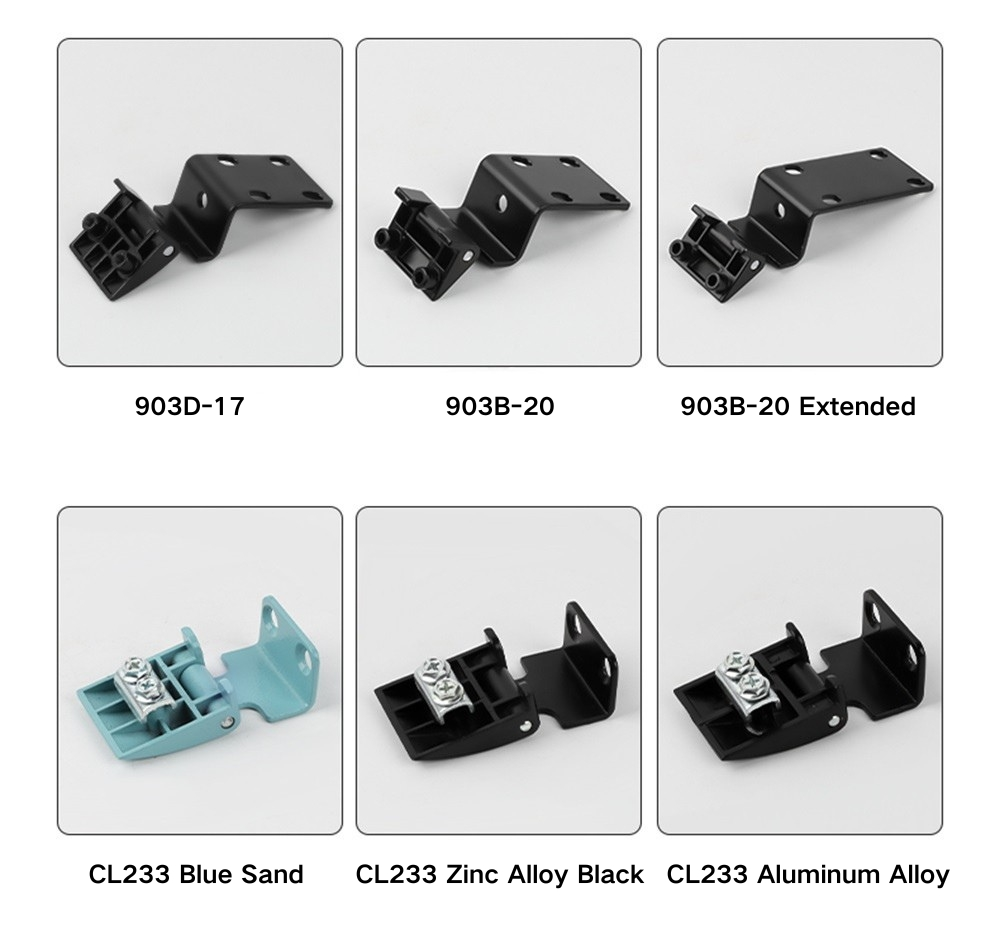

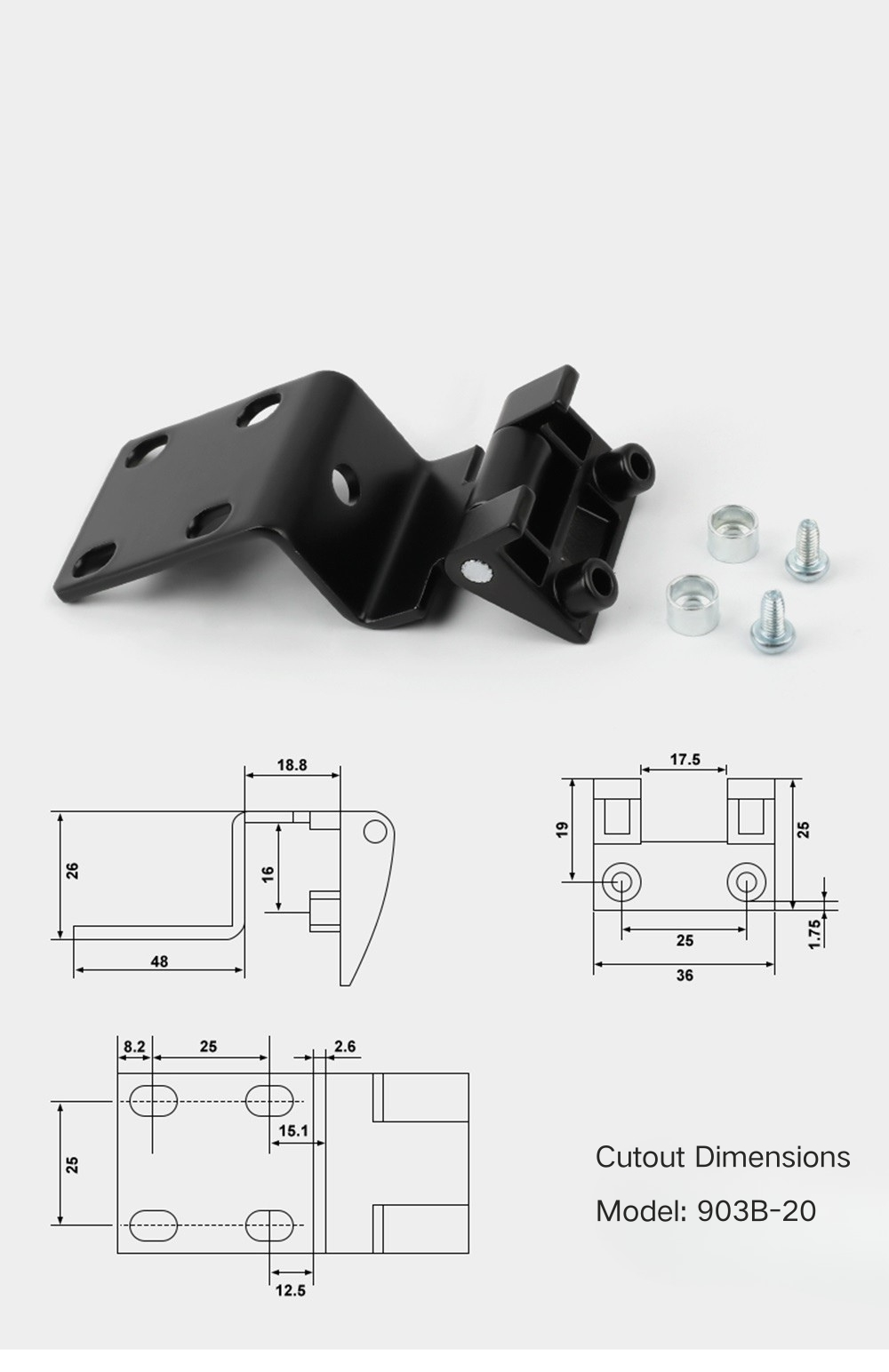

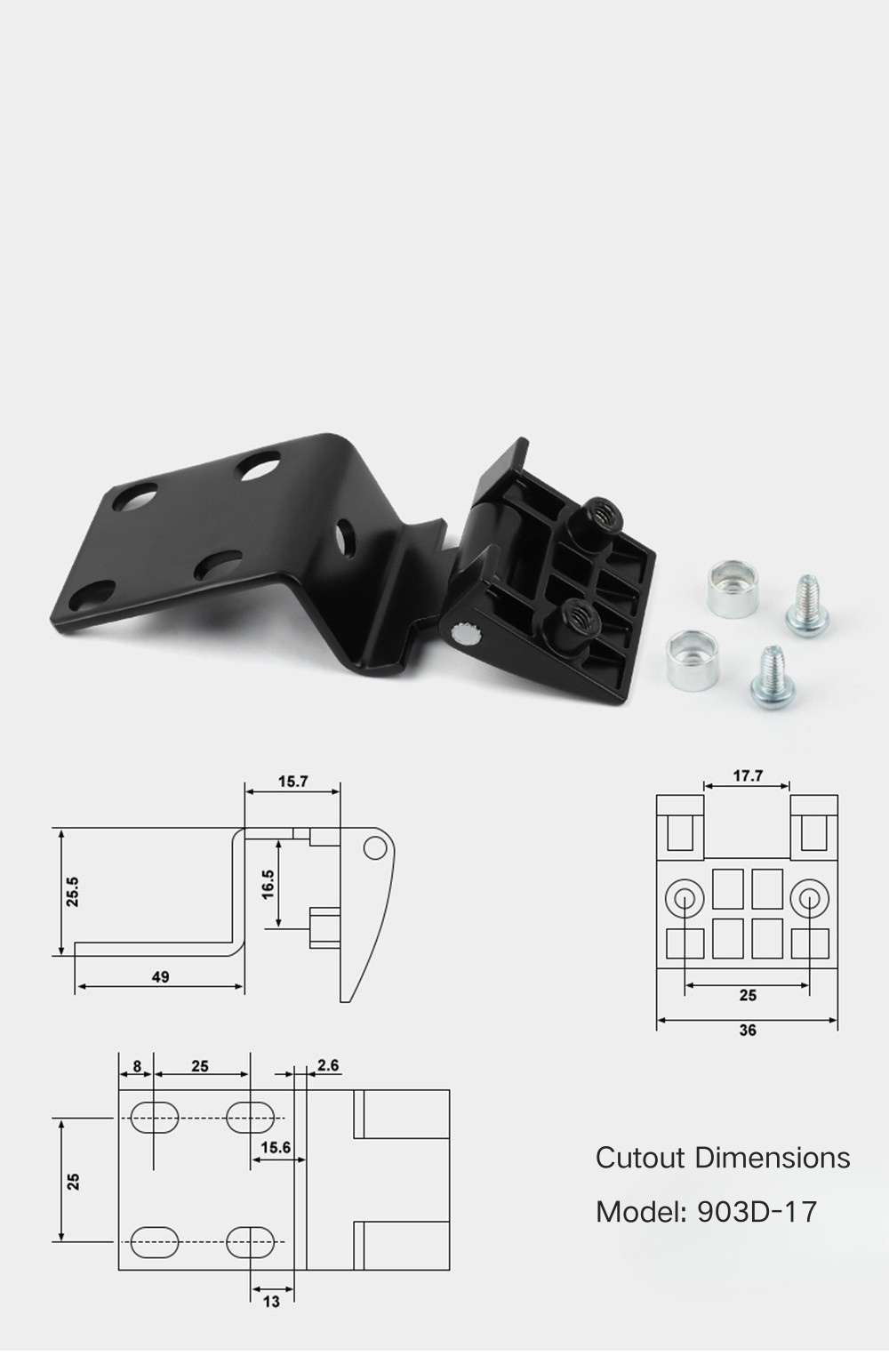

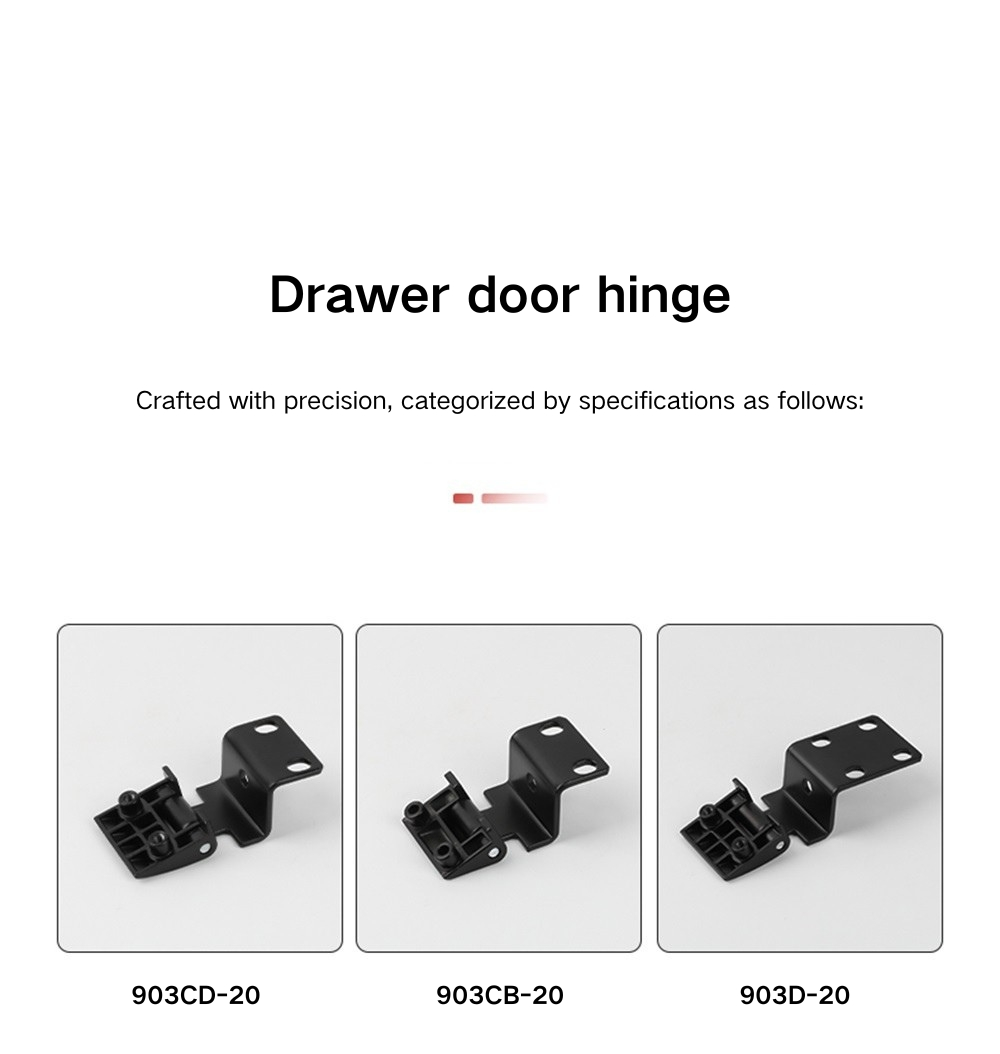

Kasama sa serye ng CL901 ang CL901B-17, CL901B-20, at CL901D-17, lahat ay may 36 × 17.5 mm na front plate at pare-parehong 8 mm + 2.5 mm na hole offset. Ang serye ng CL903 ay ang pinakamalaking pangkat sa hanay ng bisagra, na may pitong modelo kabilang ang CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17, at CL903D-20 — na sumasaklaw sa parehong standard at extended na frame. Binubuo ng CL233 ang hanay sa black zinc alloy, sand blue zinc alloy, at aluminum alloy, na may 39 × 20 mm na front plate at 12 mm na hole spacing na katulad ng CL803A-25.

Mga sukat ayon sa Serye

Ang CL803 series ng side-mount bend hinge ay sumasaklaw sa kabuuang lapad na 18.5 mm hanggang 23.5 mm at may taas na 26 mm hanggang 28.5 mm sa mga modelo nito. Ang CL803A-25 ay 23 mm ang lapad at 26 mm ang taas na may 22.5 mm na panloob na lalim; ang CL803B-20 ay 18.5 mm ang lapad na may 16 mm na panloob na lalim; ang CL803B-25 ay 23.5 mm ang lapad at 28.5 mm ang taas na may 16 mm na panloob na lalim; at ang CL803D-25 ay 23.5 mm ang lapad at 26.5 mm ang taas na may 16.5 mm na panloob na lalim. Ang lahat ng modelo ng CL803 ay may 26 mm na base width at 20 mm ang taas na mounting plate.

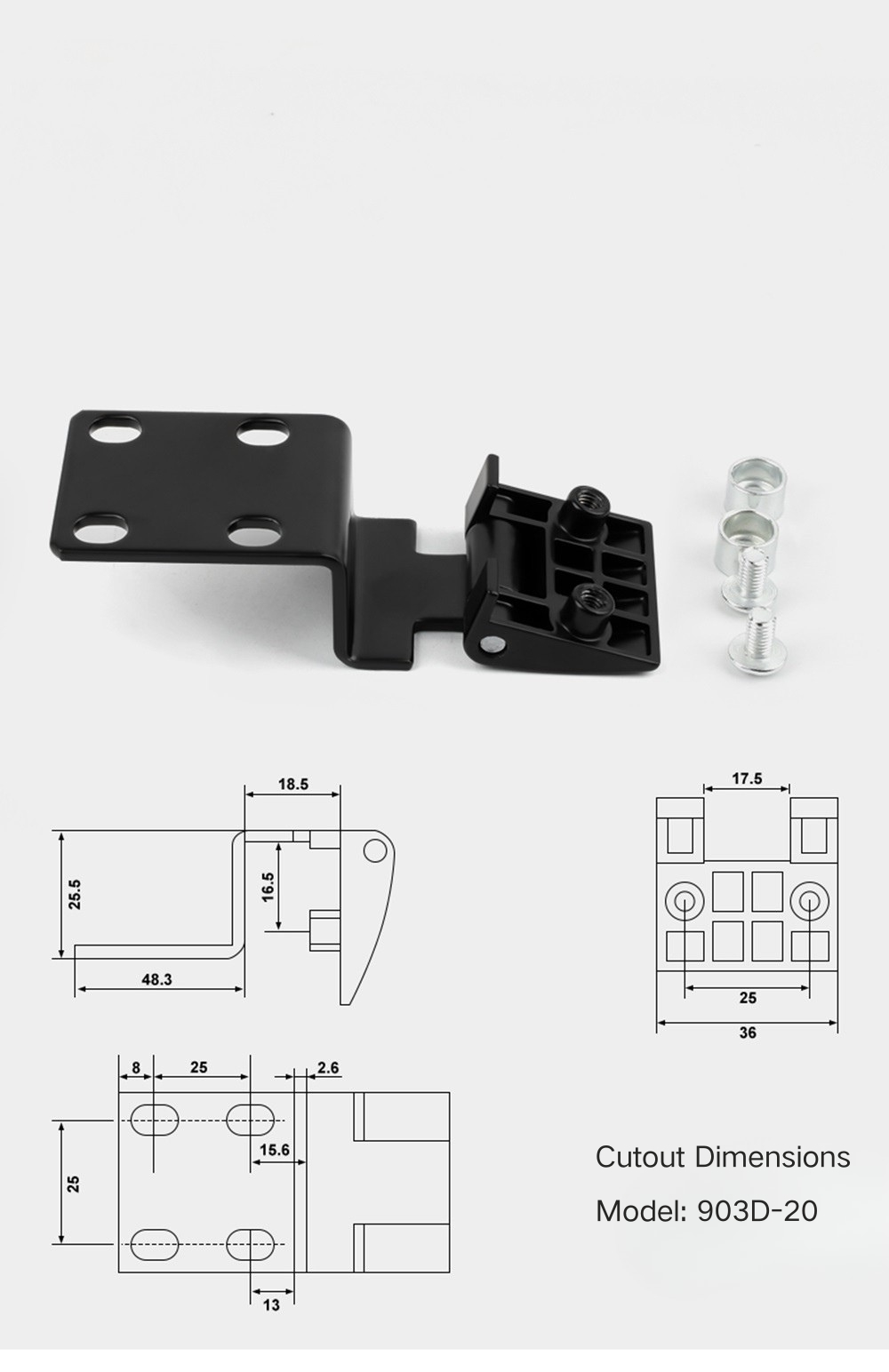

Ang serye ng CL901 ay kapansin-pansing mas mataas kaysa sa iba pang mga modelo sa hanay ng Power Cabinet Doors Side-Mount Bend Hinge — lahat ng tatlo ay may kabuuang taas na 39.5 mm, na may mga lapad sa pagitan ng 15.5 mm at 18.5 mm at isang pare-parehong 16.5 mm na panloob na lalim sa kabuuan ng board. Ang mga base width para sa CL70.2 mmB ay CL70.2 mm. CL901B-20, at 21 mm para sa CL901D-17. Ang serye ng CL903 ay sumasaklaw sa mas malawak na hanay — mga lapad ng base mula 48 mm hanggang 73.8 mm sa pinahabang modelo, na may kabuuang taas na 25.5 mm hanggang 26 mm. Ang CL233 ay 24.5 × 24.5 mm sa pangkalahatan na may 22 mm inner depth, 39.3 mm mounting plate, at 7.5 mm + 15 mm hole offset sa front plate.

Mga Sitwasyon ng Application

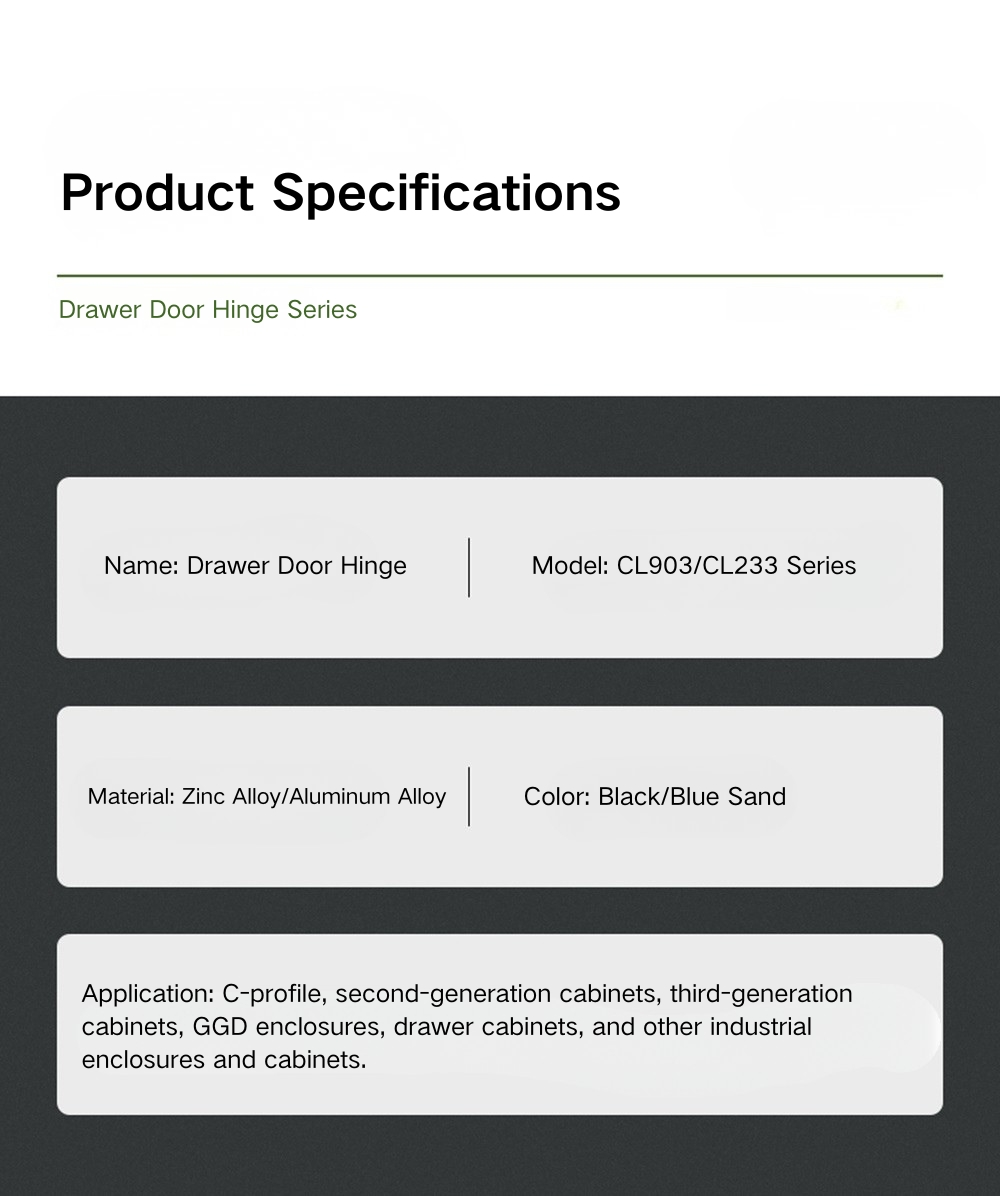

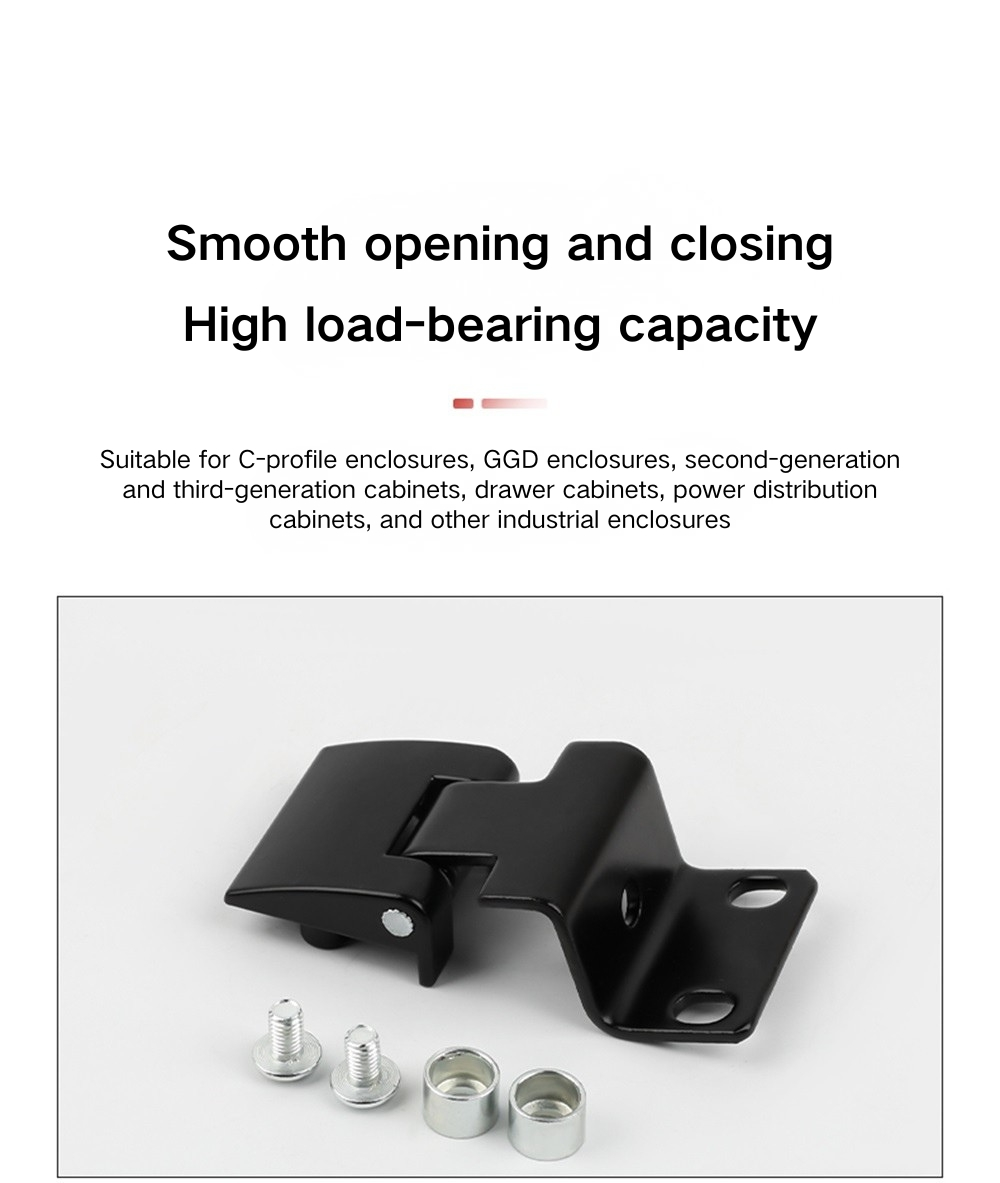

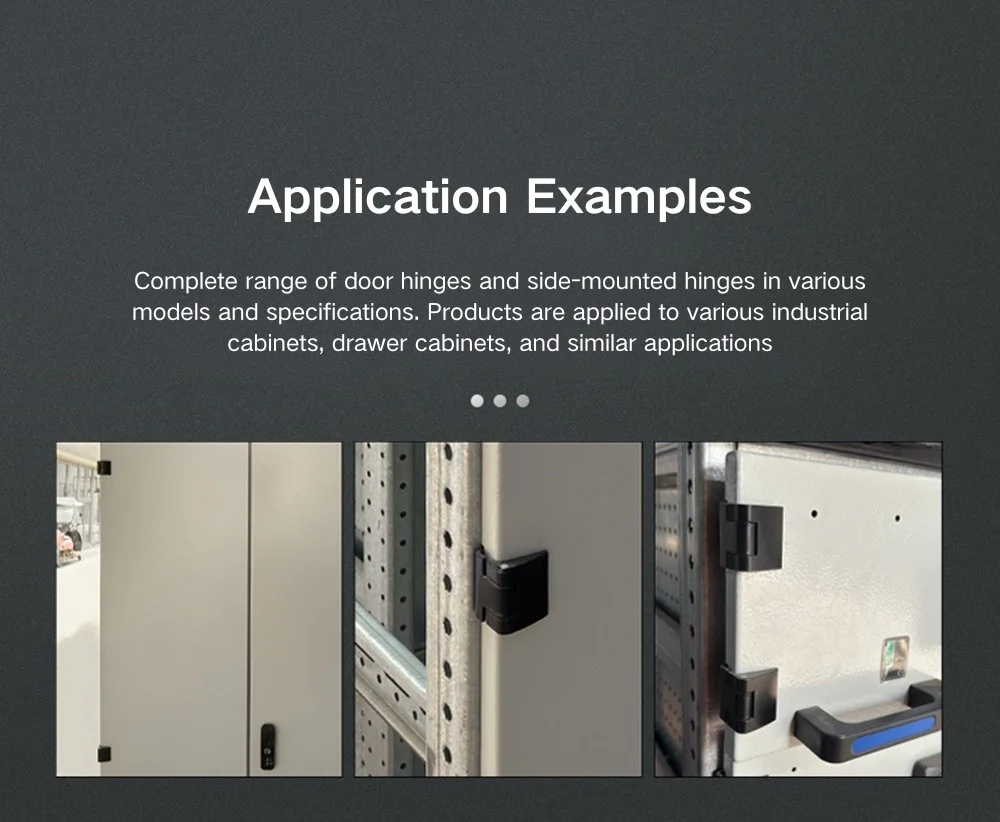

Ang Power Cabinet Doors Side-Mount Bend Hinge ay partikular na idinisenyo para sa mga cabinet frame na binuo sa C-section steel profile, na siyang karaniwang paraan ng pagtatayo para sa mga GGD electrical cabinet, ikalawa at ikatlong henerasyon na mga distribution cabinet, drawer cabinet, at power enclosure. Ang baluktot na profile ng katawan ng bisagra ay nakakabit sa C-section na labi at ang front plate na mga turnilyo sa mukha ng panel ng pinto, na siyang itinatag na paraan ng pag-install para sa ganitong uri ng cabinet at hindi nangangailangan ng pagbabago sa karaniwang mga profile ng frame.

Higit pa sa mga pangunahing aplikasyon ng GGD at power cabinet, ang produktong ito ay nababagay din sa iba pang mga pang-industriyang enclosure na binuo sa tugmang C-section o katulad na mga profile ng bent steel frame. Ang CL233 sa sand blue zinc alloy ay minsan ay tinutukoy kung saan ang cabinet exterior ay gumagamit ng color-coded na hardware scheme, habang ang aluminum alloy na CL233 na variant ay ang mas magaan na opsyon para sa mga enclosure kung saan ang bigat ay isinasaalang-alang. Ang hanay ng mga laki ng modelo sa buong CL803, CL901, at CL903 ay nangangahulugang karamihan sa mga karaniwang lalim ng frame at kapal ng panel ng pinto sa GGD at power cabinet market ay saklaw sa loob ng isang pamilya ng produkto.

FAQ

Q1: Anong serye ang kasama sa hanay ng bisagra na ito?

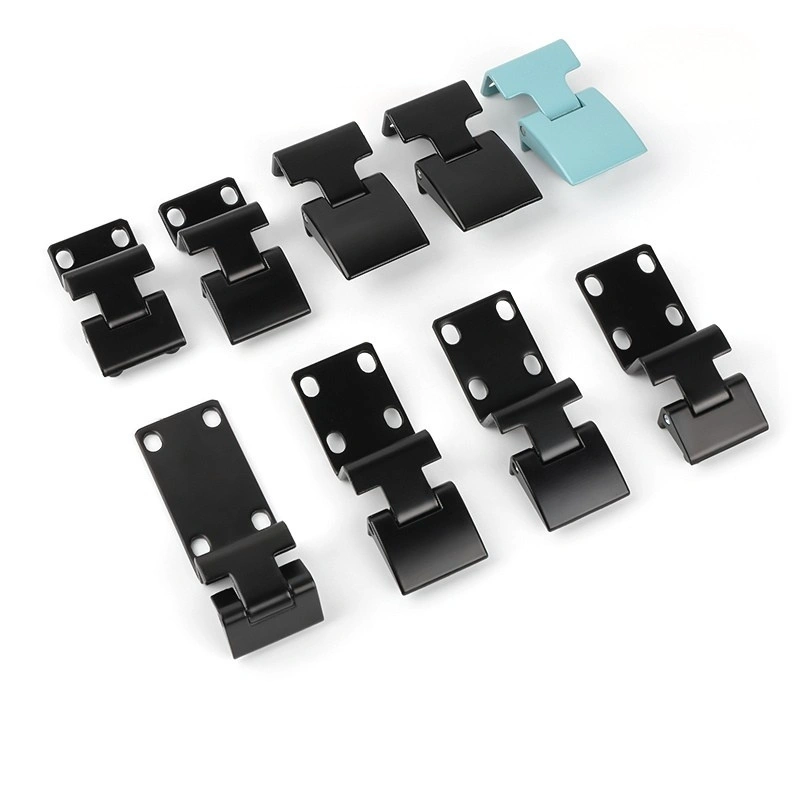

Saklaw ng hanay ang apat na serye: CL803 (apat na modelo), CL901 (tatlong modelo), CL903 (pitong modelo), at CL233 (tatlong variant). Lahat ay black zinc alloy maliban sa CL233, na available din sa sand blue zinc alloy at aluminum alloy.

Q2: Para sa anong mga uri ng cabinet ang bisagra na ito?

Ang side-mount bend hinge ay idinisenyo para sa C-section profile cabinet frame, kabilang ang GGD electrical cabinet, ikalawa at ikatlong henerasyon na distribution cabinet, drawer cabinet, at power enclosure. Hindi ito inilaan para sa mga flat-frame o welded na mga uri ng enclosure.

Q3: Paano naka-install ang bisagra na ito?

Ang lahat ng mga modelo ay naka-screw-mount. Ang nakayukong katawan ng bisagra ay nakakabit sa ibabaw ng C-section frame lip at ang front mounting plate ay naka-screw sa mukha ng panel ng pinto. Walang hinang ay kinakailangan.

Q4: Ano ang pagkakaiba sa pagitan ng CL803, CL901, at CL903 series?

Naiiba ang serye sa kabuuang sukat, lalim ng frame, at configuration ng mounting plate. Ang mga modelo ng CL901 ay ang pinakamataas sa kabuuang taas na 39.5 mm; Ang mga modelo ng CL803 ay mas compact; Sinasaklaw ng mga modelo ng CL903 ang pinakamalawak na hanay ng mga lapad ng base kabilang ang pinahabang variant sa 73.8 mm. Pumili batay sa iyong partikular na profile ng frame at mga sukat ng panel ng pinto.

Q5: Ano ang pinagkaiba ng CL233 sa ibang serye?

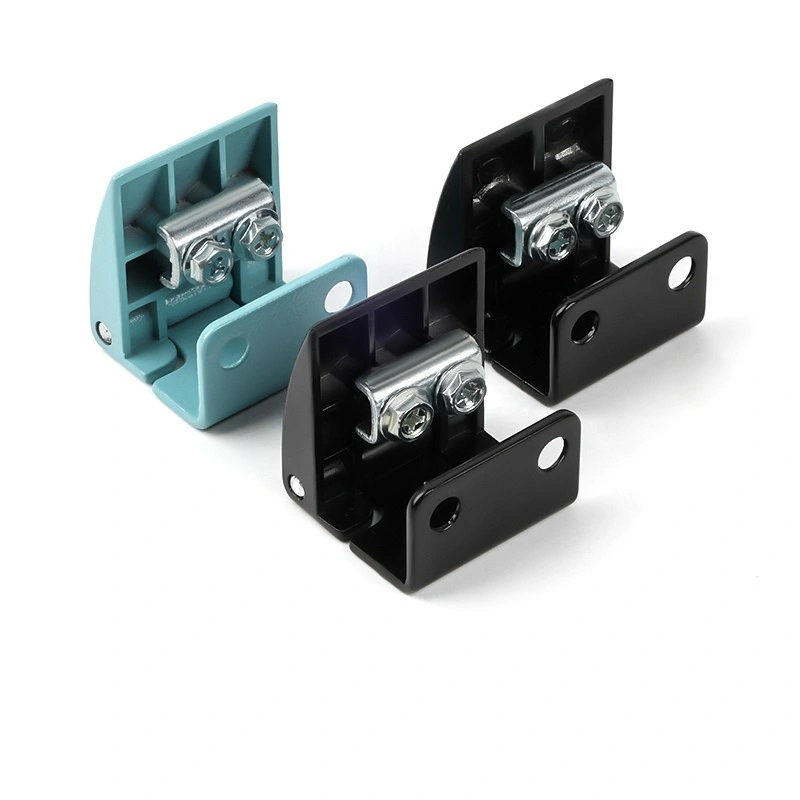

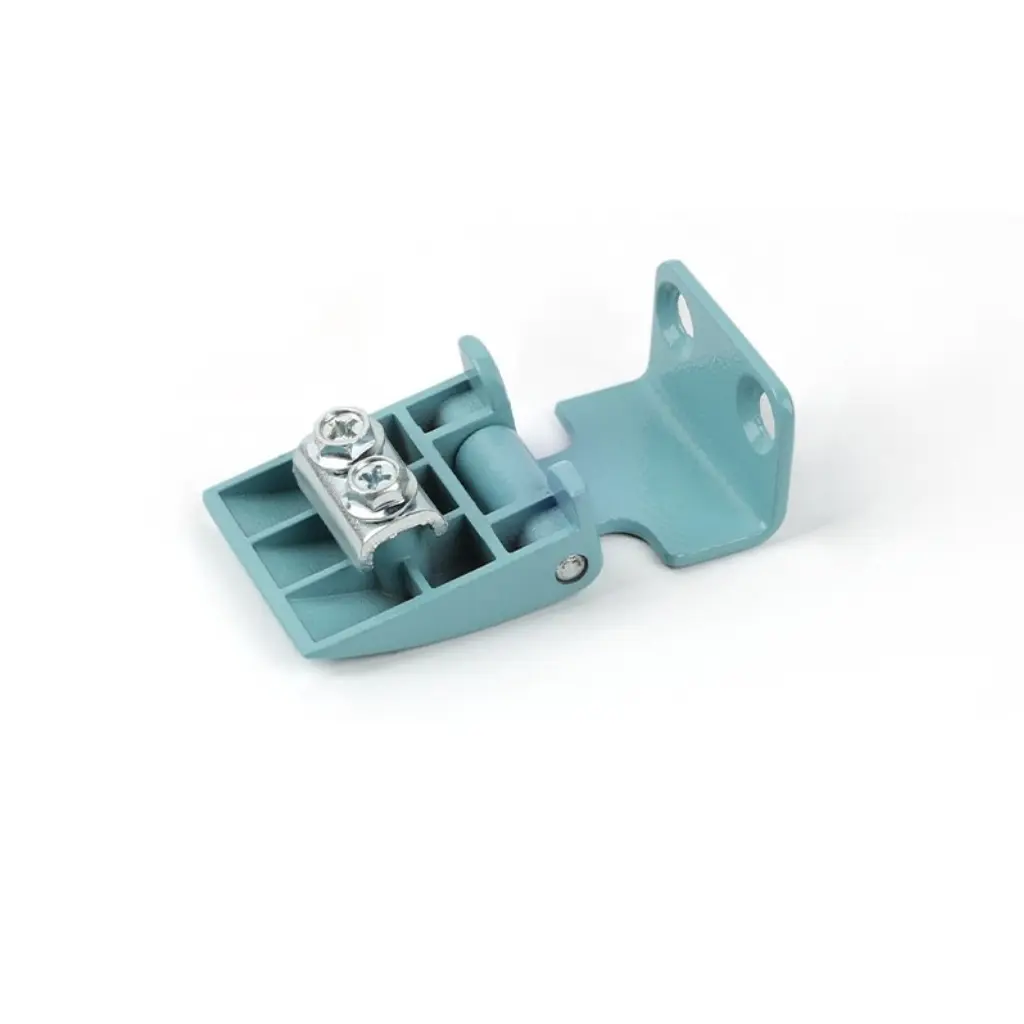

Ang CL233 ay available sa tatlong variant — black zinc alloy, sand blue zinc alloy, at aluminum alloy — ginagawa itong ang tanging modelo sa hanay na may opsyon sa kulay at isang magaan na materyal na alternatibo. Ang mga sukat ng front plate nito (39 × 20 mm) ay katulad ng CL803A-25.

Q6: Paano ko pipiliin ang tamang modelo para sa aking cabinet?

Ang pagpili ay depende sa lalim ng profile ng iyong cabinet frame, kapal ng panel ng pinto, at kagustuhan sa mounting plate. Ang mga bilang na suffix (-17, -20, -25) at titik na suffix (A, B, D, CB, CD) ay bahagi ng pagtatalaga ng modelo. Sumangguni sa mga guhit ng dimensyon para sa bawat modelo o makipag-ugnayan sa Yitai Lock kasama ang iyong mga detalye ng frame para sa isang rekomendasyon.

Q7: Anong materyal ang ginawa ng mga bisagra?

Karamihan sa mga modelo ay itim na zinc alloy. Ang CL233 ay makukuha rin sa sand blue zinc alloy at aluminum alloy. Ang konstruksyon ng zinc alloy ay nagbibigay ng mahusay na dimensional consistency mula sa die casting at maayos na humahawak sa mga karaniwang panloob na pang-industriyang cabinet environment.

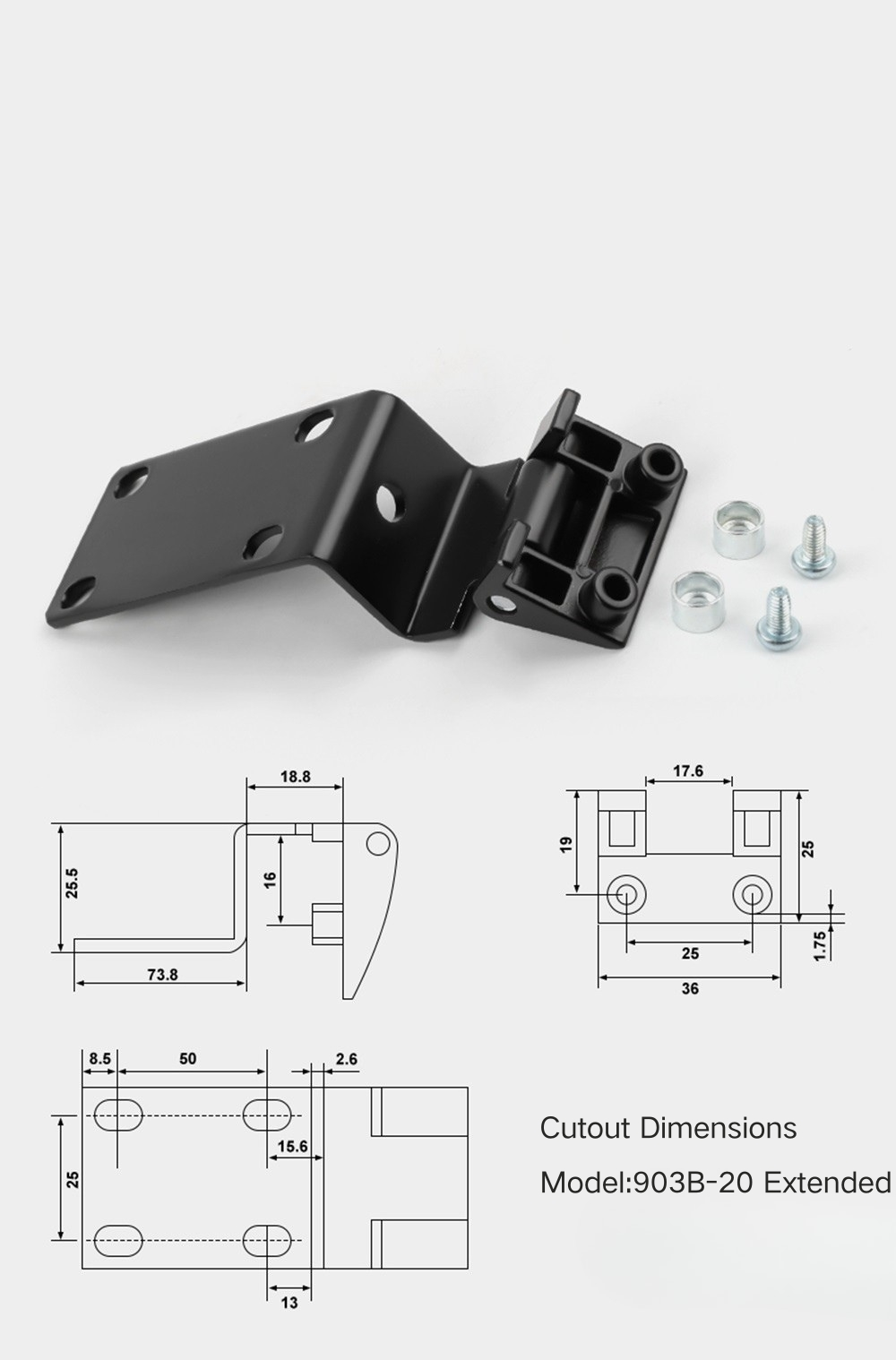

Q8: Ang CL903B-20 Extended ba ay angkop para sa mas malalim na mga profile ng frame?

Oo — ang CL903B-20 Extended ay may base width na 73.8 mm, na mas malawak kaysa sa karaniwang CL903B-20 sa 48 mm. Ito ang tamang pagpipilian kapag ang profile ng cabinet frame ay nangangailangan ng isang mas mahabang hinge base upang tulay ang isang mas malalim na C-section channel.
