RMU Cabinet Zinc Alloy Hinge

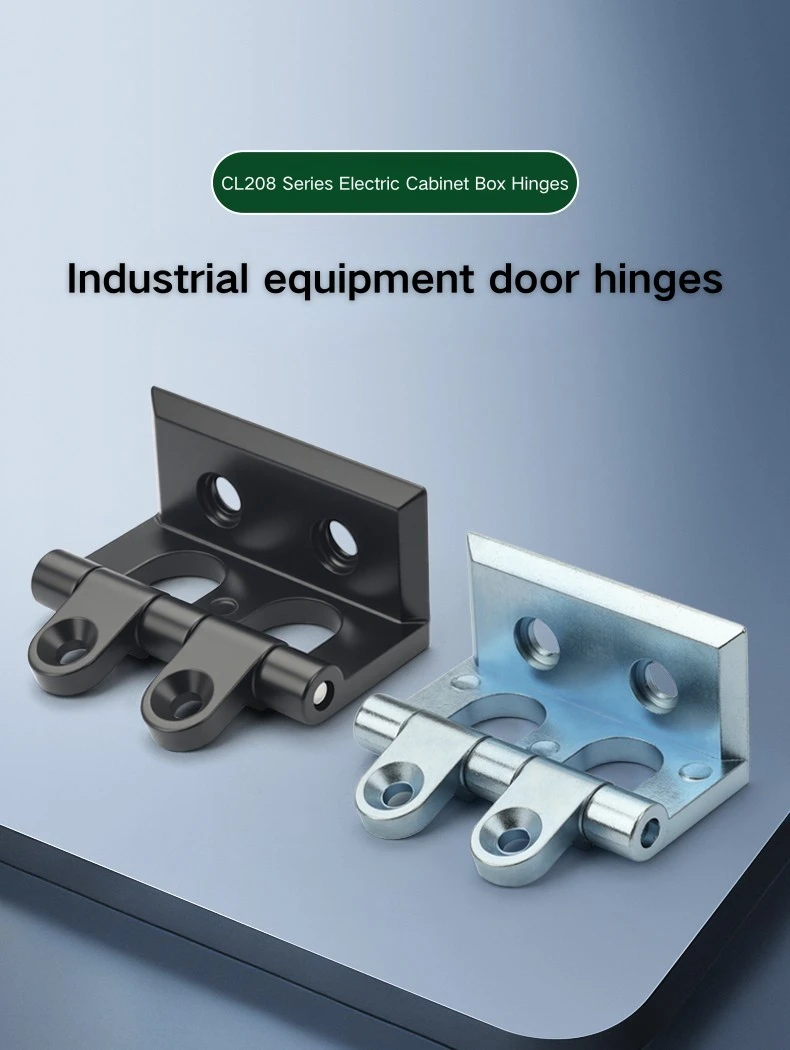

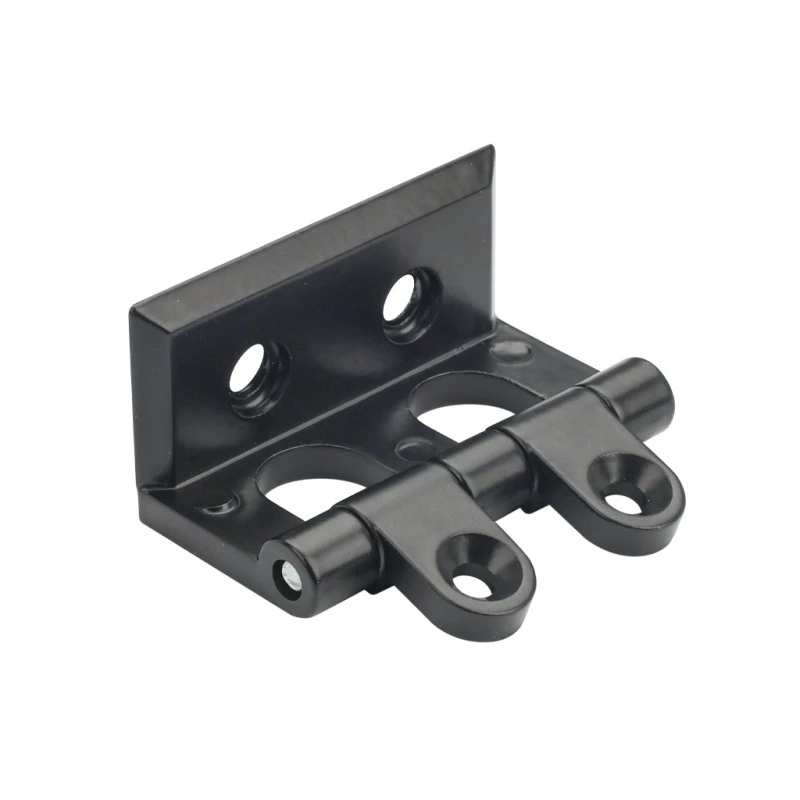

Para sa mga naghahanap ng RMU cabinet hardware mula sa Yitai Lock sa volume, ang RMU Cabinet Zinc Alloy Hinge CL208 ay gumagamit ng dual-barrel na disenyo na may dalawang Φ8 mm barrels at isang Φ4 mm pin, na nagbibigay sa hinge ng mas malawak na load-bearing surface kaysa sa single-barrel type na may parehong laki. Ang kabuuang footprint ay 48 × 26 mm, na naka-install sa pamamagitan ng welding, at ang dalawang opsyon sa pagtatapos — itim at maliwanag na chrome — ay sumasaklaw sa pinakakaraniwang mga paggamot sa ibabaw ng cabinet sa RMU at switchgear market.

Istraktura at Mga Sukat

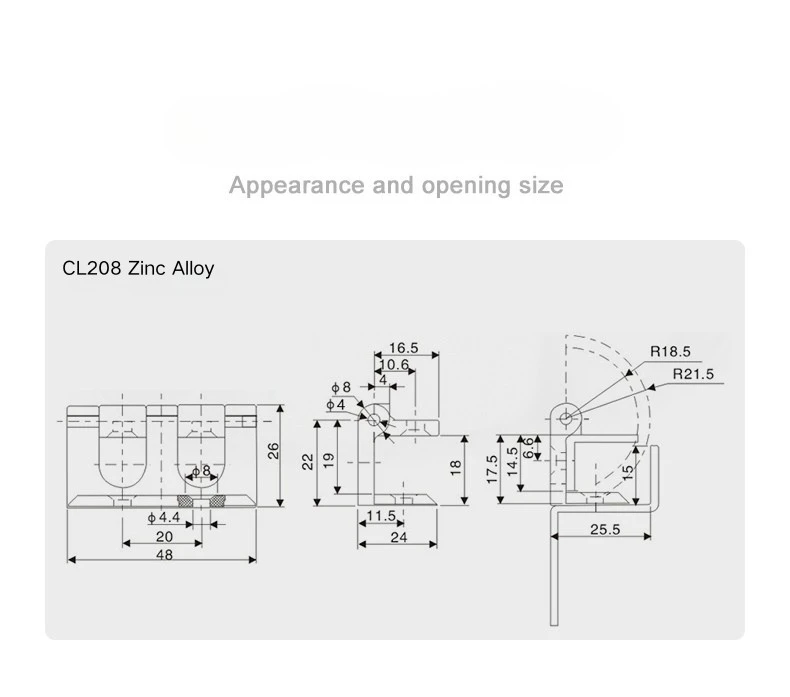

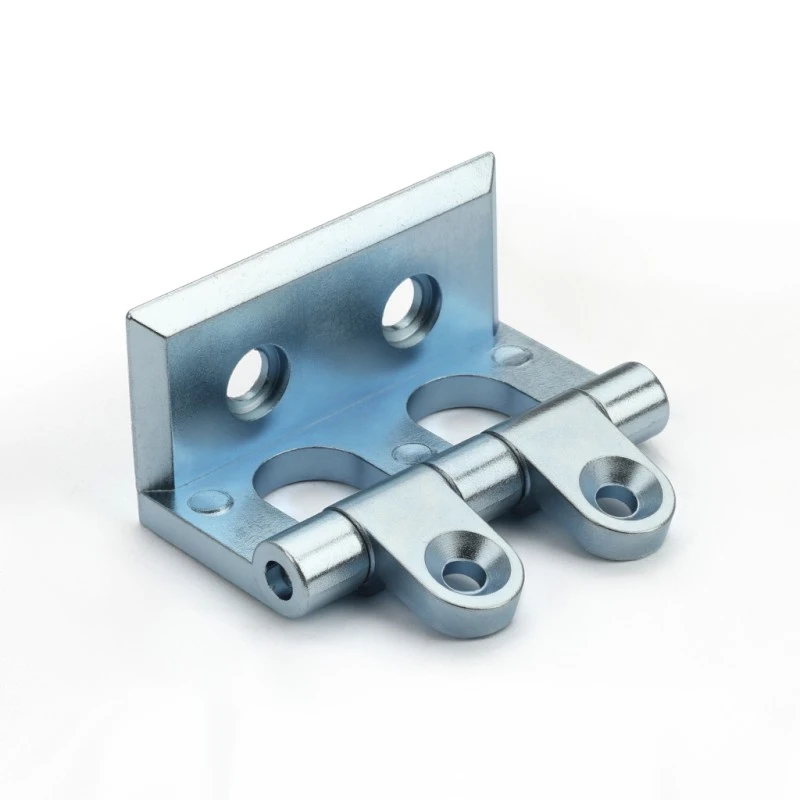

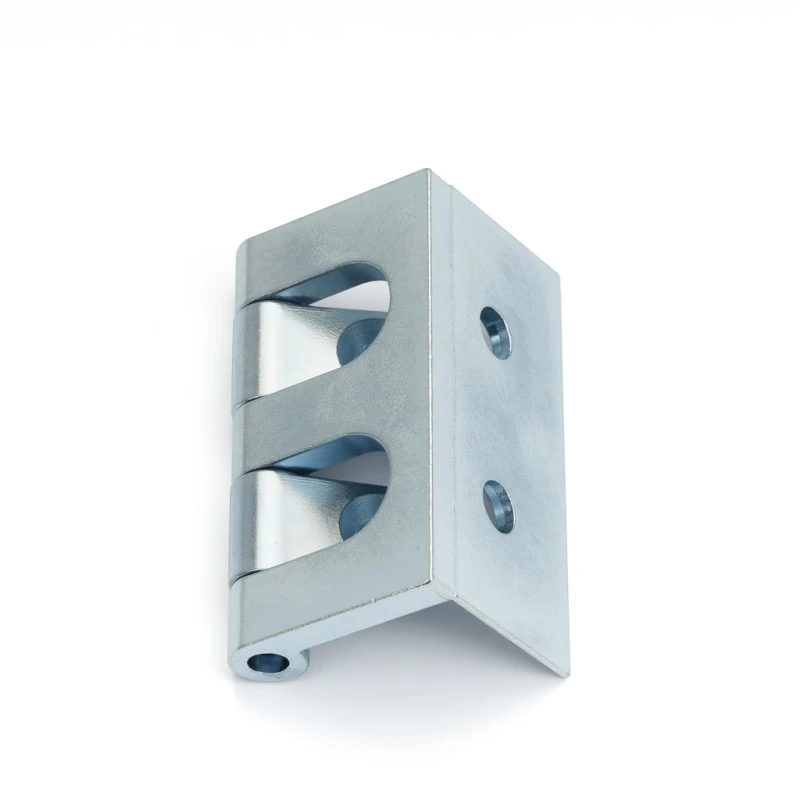

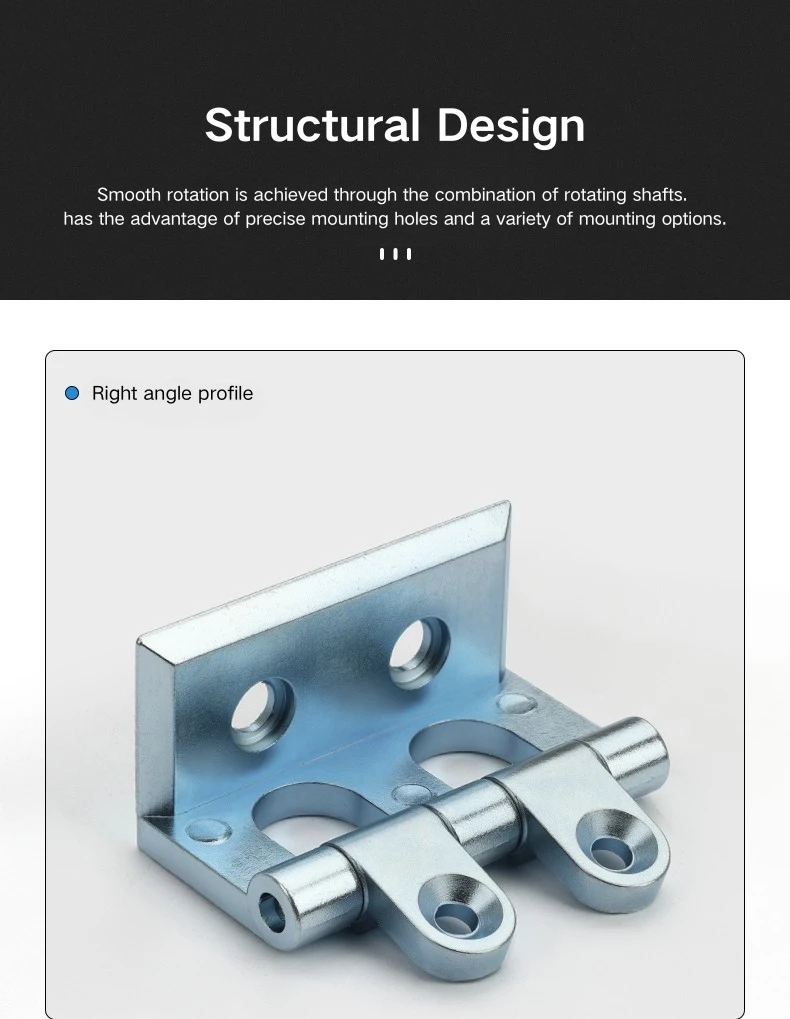

Ang RMU Cabinet Zinc Alloy Hinge ay may sukat na 48 mm ang lapad at 26 mm ang taas sa pangkalahatan, na may 20 mm span sa pagitan ng dalawang mounting wings. Gumagamit ang RMU Cabinet Zinc Alloy Hinge ng dalawang Φ8 mm barrels sa isang shared Φ4 mm pin sa halip na sa isang buko — ang mas malawak na bearing surface ay nagpapakalat ng load ng pinto nang mas pantay-pantay at mas nananatili sa paulit-ulit na paggamit. Ang pagpupulong ng bariles ay nakaupo sa 16.5 mm mula sa gilid ng dahon na may pin center sa 10.6 mm.

Sa profile sa gilid, ang RMU Cabinet Zinc Alloy Hinge ay may lalim sa pagkakadikit ng panel ng pinto na 24 mm at isang frame-side reach na 25.5 mm. Ang seksyon ng frame engagement ay 22 mm ang taas na may 11.5 mm base, at ang lateral clearance ay tumatakbo sa kabuuang taas na 17.5 mm na may 14.5 mm na inner step at 6.6 mm na pin offset — mga dimensyon na nakahanay sa frame channel geometry na tipikal ng RMU at distribution cabinet build.

Pagbubukas ng Anggulo at Kontrol ng Pinto

Ang natatanging tampok ng RMU Cabinet Zinc Alloy Hinge ay ang 270° opening angle. Karamihan sa karaniwang mga bisagra ng cabinet ay nakabukas sa 90°, 120°, o 180° — ang 270° na pag-indayog ay nangangahulugan na ang pinto ay maaaring matiklop pabalik halos patag sa gilid ng cabinet sa halip na huminto sa tamang anggulo o kalahati. Sa RMU at ring main unit application, ito ay gumagawa ng isang tunay na pagkakaiba kapag ang mga technician ay nangangailangan ng walang harang na access sa interior para sa pag-install, pagpapanatili, o pamamahala ng cable.

Ang arc radius sa RMU Cabinet Zinc Alloy Hinge ay tumatakbo mula R18.5 mm hanggang R21.5 mm sa swing range, na tumutukoy sa clearance envelope na dinadaanan ng pinto kapag binubuksan. Ito ay nagkakahalaga ng accounting para sa panahon ng cabinet layout - kailangang may sapat na clearance sa tabi ng cabinet para sa pinto upang makumpleto ang buong swing nang walang sagabal.

Tapusin ang Opsyon at Application

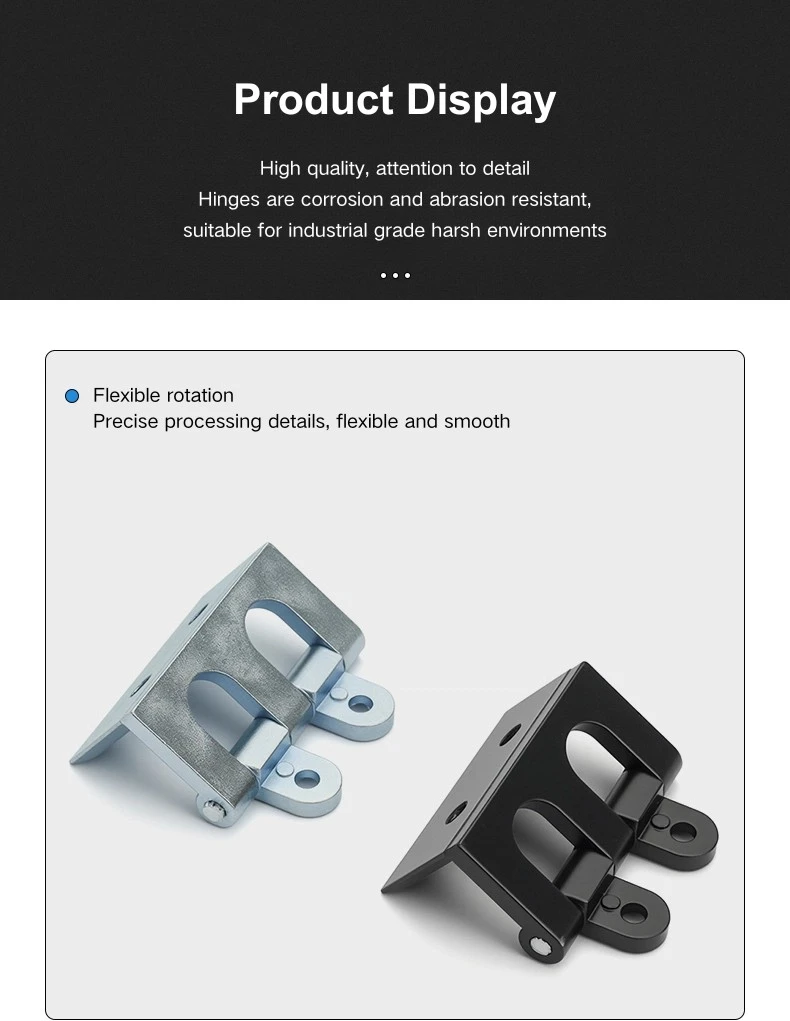

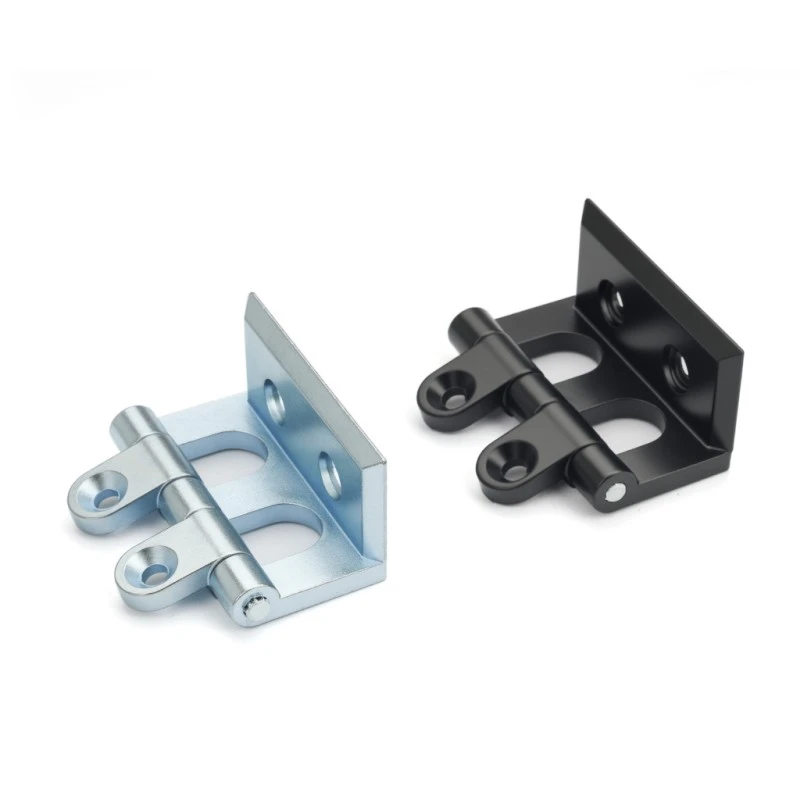

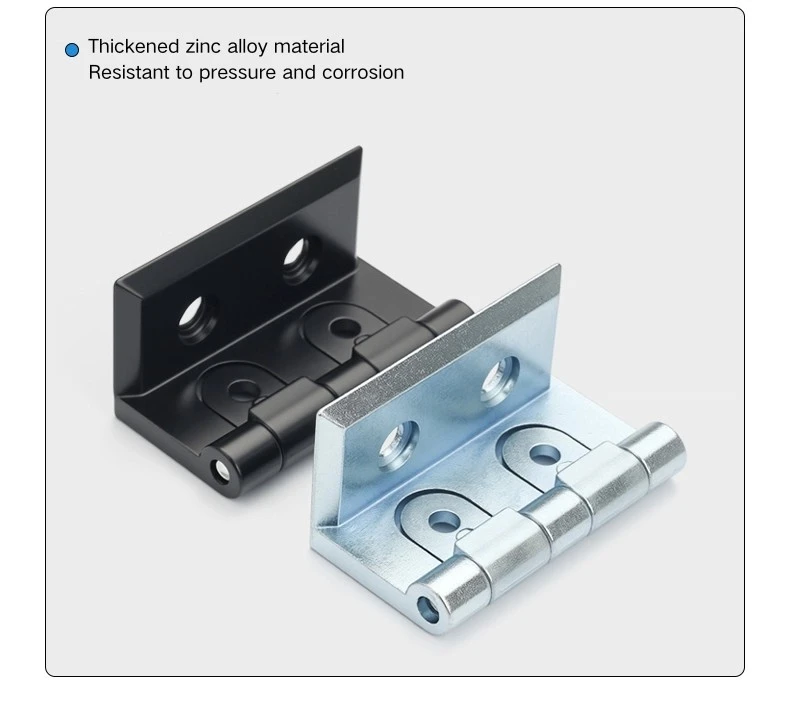

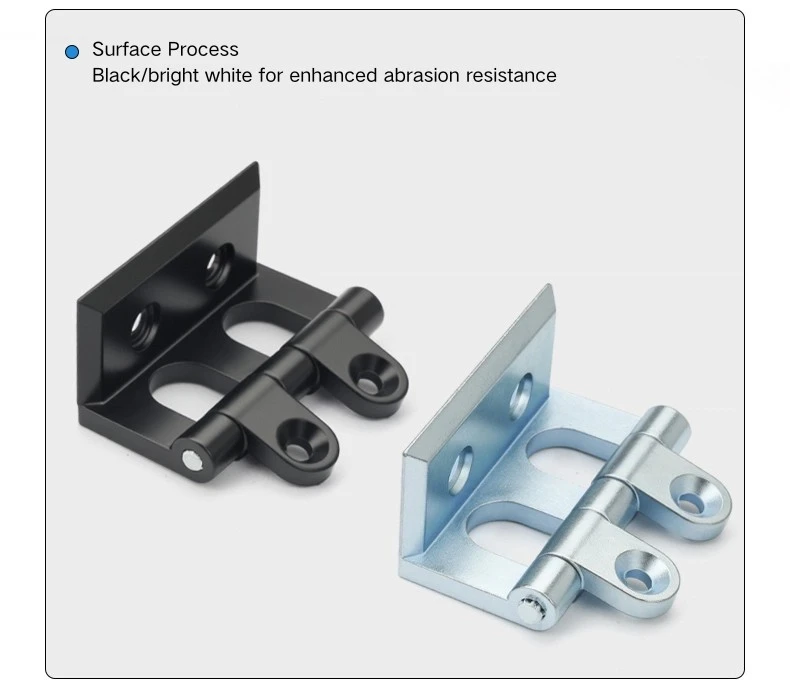

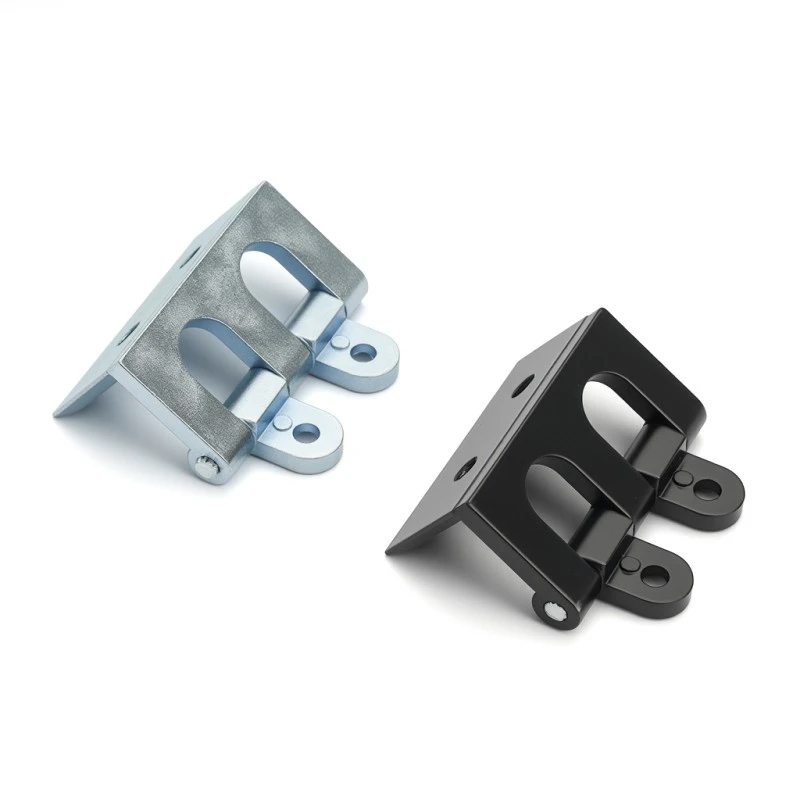

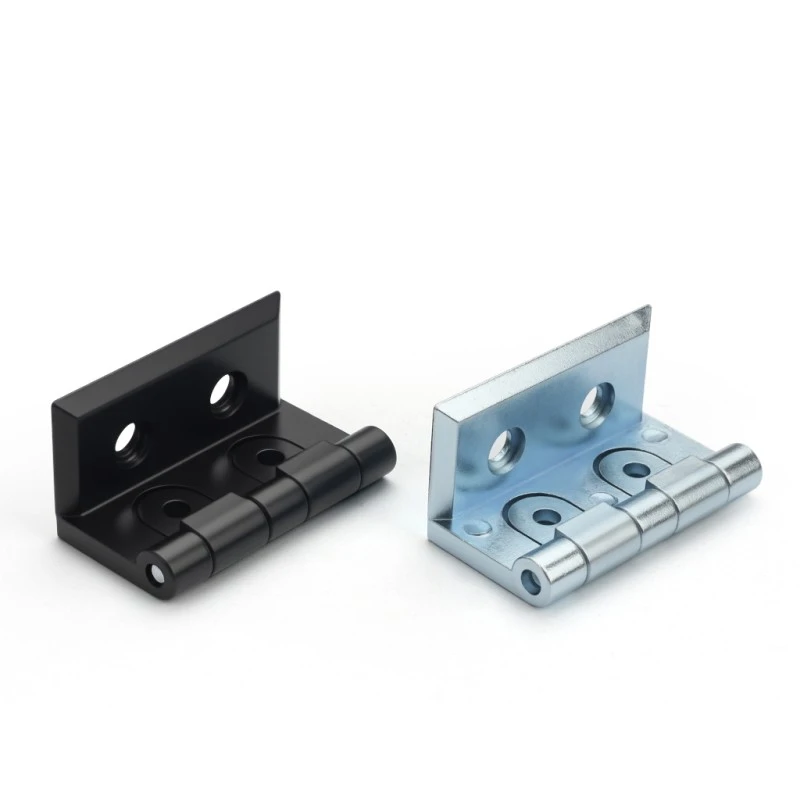

Ang RMU Cabinet Zinc Alloy Hinge ay may dalawang finish: black at bright chrome. Ang itim ay nababagay sa maitim na powder-coated na cabinet enclosure at ito ang mas karaniwang pagpipilian sa RMU build kung saan ang cabinet exterior ay karaniwang pang-industriya na finish. Ang maliwanag na chrome ay nagbibigay ng makintab, mapanimdim na hitsura at mahusay na gumagana sa mas maliwanag na kulay o pandekorasyon na mga panel ng enclosure kung saan ang hinge finish ay bahagi ng pangkalahatang aesthetic ng cabinet.

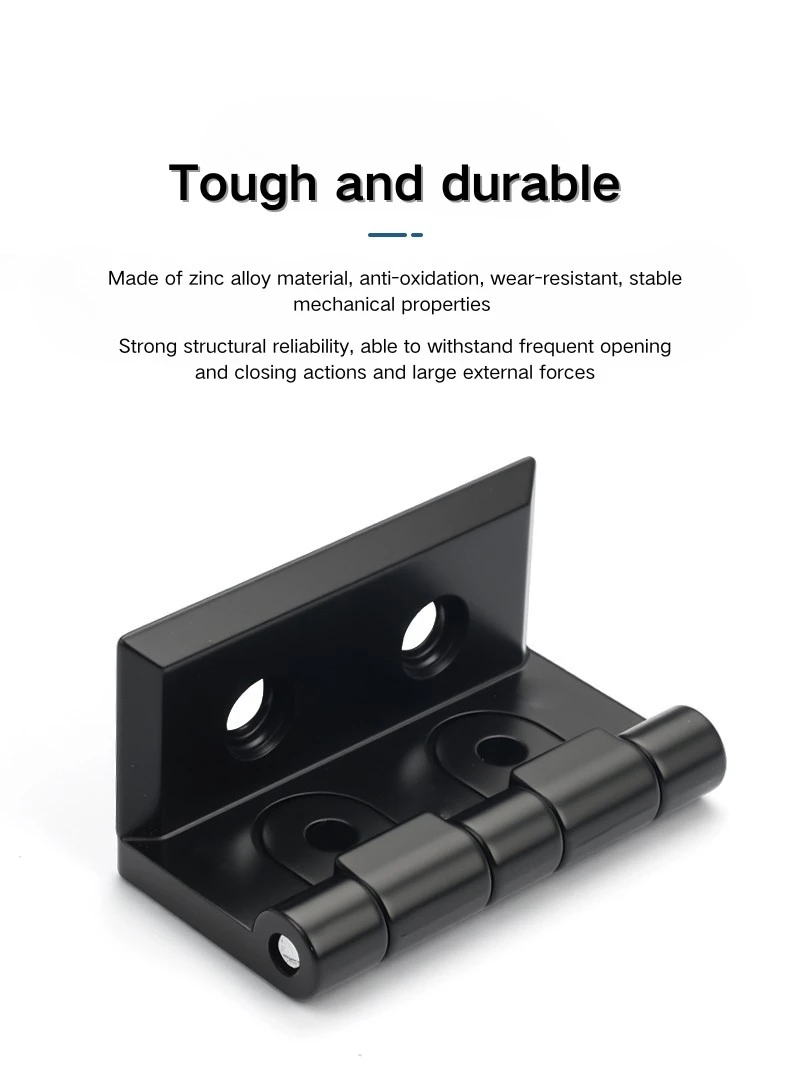

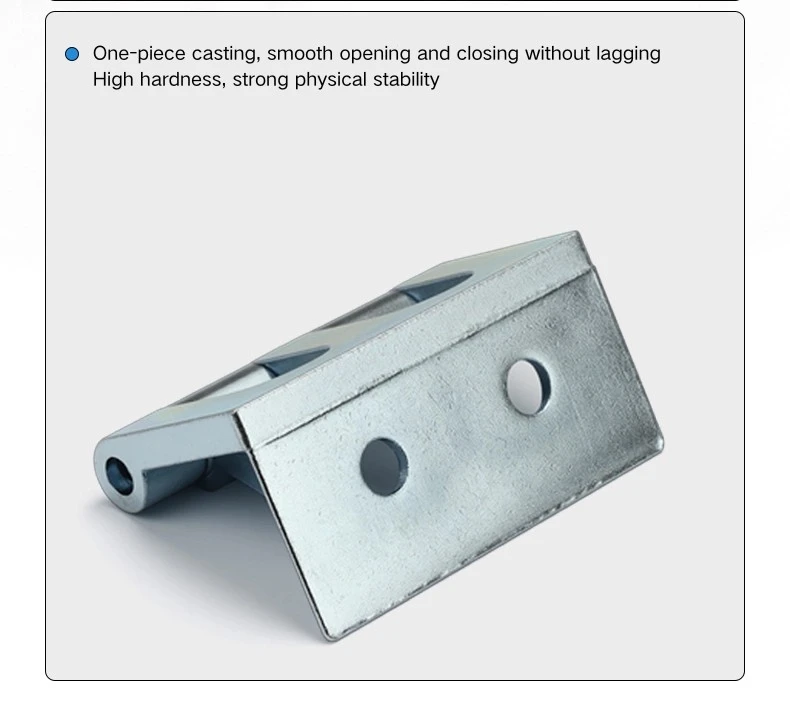

Ang parehong mga finish ng RMU Cabinet Zinc Alloy Hinge ay direktang hinangin sa cabinet frame sa panahon ng paggawa, kaya ang pagpili ng tapusin ay isang permanenteng desisyon sa yugto ng pagbuo. Ang konstruksyon ng zinc alloy ay mahusay na pinangangasiwaan ang mga tipikal na panloob na pang-industriya na kapaligiran, at ang die-cast na katawan ay nagbibigay ng pare-parehong dimensional na katumpakan sa lahat ng mga batch ng produksyon - kapaki-pakinabang kapag ang bisagra ay kailangang i-line up nang eksakto sa isang mating frame channel sa maraming unit ng cabinet.

FAQ

Q1: Ano ang pambungad na anggulo ng bisagra ng CL208?

Ang CL208 ay bumubukas sa 270°, na nagbibigay-daan sa pinto na dumaan sa patag at tupi pabalik nang halos ganap sa tabi ng cabinet frame. Ito ang pangunahing dahilan kung bakit ito ay tinukoy para sa RMU at ring main unit cabinet kung saan ang buong interior access ay isang regular na kinakailangan.

Q2: Ano ang kabuuang sukat ng CL208?

Ang CL208 zinc alloy cabinet hinge ay 48 mm ang lapad at 26 mm ang taas, na may 20 mm na panloob na span sa pagitan ng mga mounting wings. Ang frame-side reach ay 25.5 mm at ang door panel engagement depth ay 24 mm.

Q3: Paano naka-install ang CL208?

Ang CL208 ay isang welded hinge — ito ay naayos sa cabinet frame at door panel sa pamamagitan ng welding habang gumagawa. Walang opsyon na screw-mount para sa modelong ito.

Q4: Anong mga pagpipilian sa pagtatapos ang magagamit?

Ang CL208 ay may itim na zinc alloy at maliwanag na chrome zinc alloy. Ang itim ay ang karaniwang pagpipilian para sa madilim o powder-coated enclosures; ang maliwanag na chrome ay nababagay sa mas magaan o dekorasyon na cabinet finish.

Q5: Para sa anong mga uri ng cabinet ang CL208 na dinisenyo?

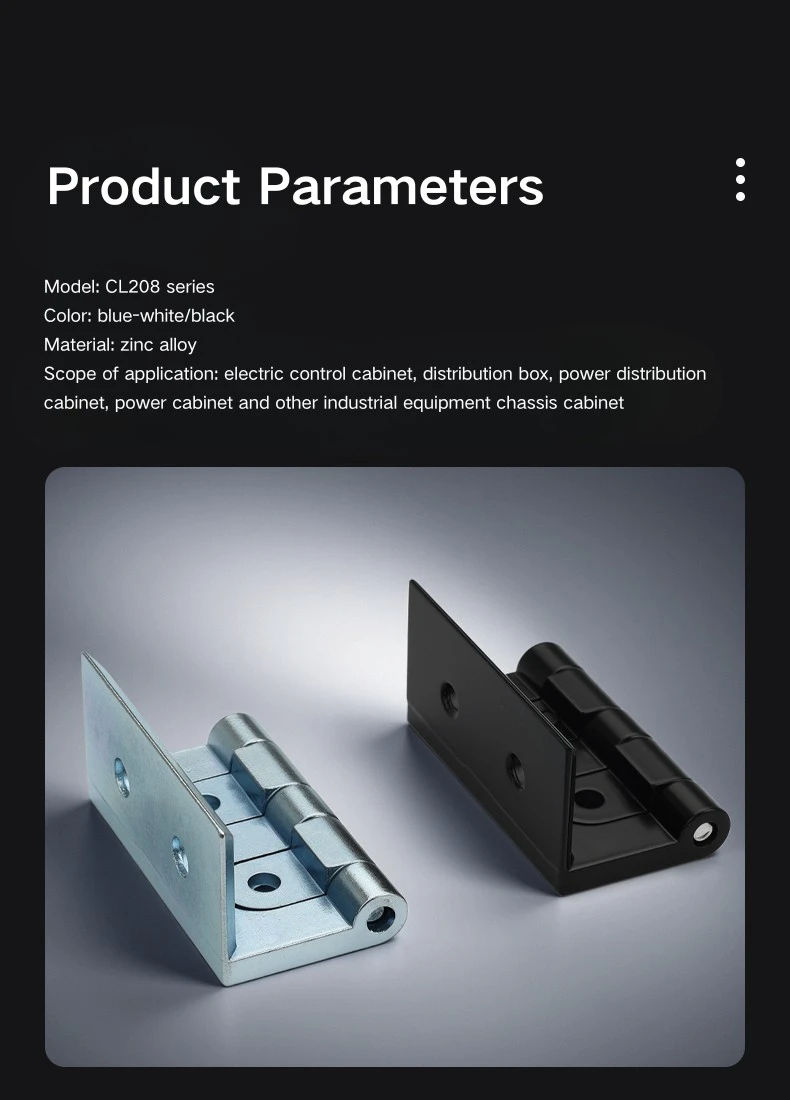

Ang CL208 ay pangunahing idinisenyo para sa mga cabinet ng pangunahing yunit ng singsing at ginagamit din sa mga kahon ng pamamahagi ng kuryente, mga kabinet ng kontrol sa industriya, at mga switchgear enclosure. Ang 270° opening angle ay partikular na nauugnay para sa mga RMU application kung saan ang full door clearance ay isang functional na kinakailangan.

Q6: Kailangan ba ng clearance para sa 270° door swing?

Oo. Ang pinto ay naglalakbay sa isang arko na R18.5 hanggang R21.5 mm habang ito ay bumubukas. Sa panahon ng layout ng cabinet, siguraduhing may sapat na clearance sa tabi ng cabinet para makumpleto ng pinto ang buong pag-indayog nang hindi tumatama sa mga katabing istruktura o kagamitan.

Q7: Available ba ang CL208 sa stainless steel?

Ang CL208 ay kasalukuyang available sa zinc alloy lamang, sa black at bright chrome finishes. Para sa mga opsyon sa bisagra ng cabinet na hindi kinakalawang na asero, maaaring mas angkop ang iba pang mga modelo sa hanay ng Yitai Lock depende sa iyong aplikasyon.
