Square Hinge na may Countersunk Holes

Para sa pakyawan na mga order ng cabinet hinge, ang Yitai Lock ay nagdadala ng Square Hinge na may Countersunk Holes sa parehong CL235-1 at CL235-2, para masakop mo ang iba't ibang laki ng pinto nang hindi nagpapalit ng mga supplier. Ang CL235-1 ay ang mas malaki sa dalawa sa 64 × 79 mm, habang ang CL235-2 sa 54 × 64 mm ay mahusay na gumagana sa mas magaan o mas maliliit na pinto. Hindi kasama ang mga tornilyo ngunit maaaring i-order nang hiwalay — karaniwan ay nasa mga pack na 1,000, na may mas maliit na dami na magagamit kung direktang makipag-ugnayan ka.

Mga Pagpipilian sa Modelo at Mga Dimensyon

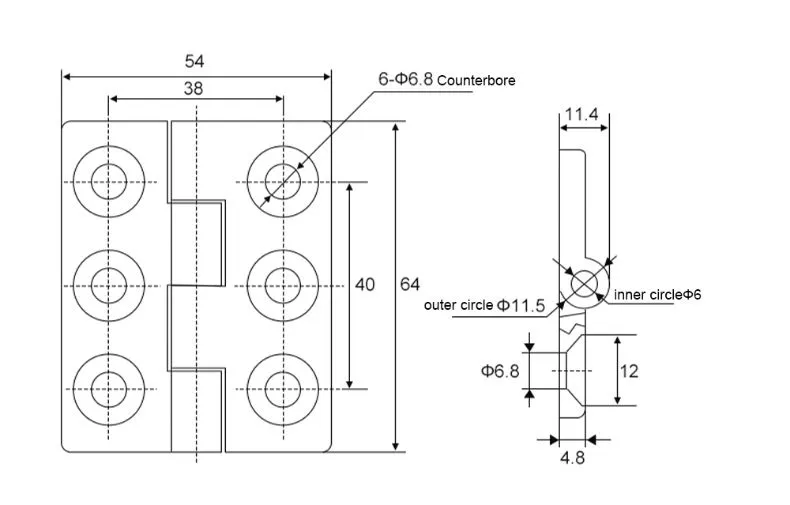

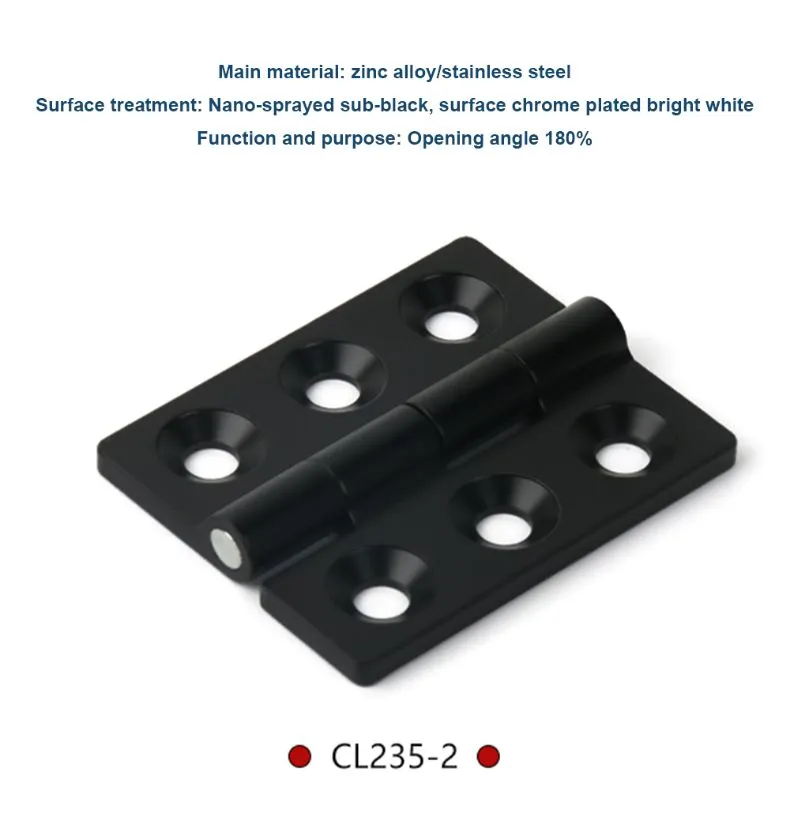

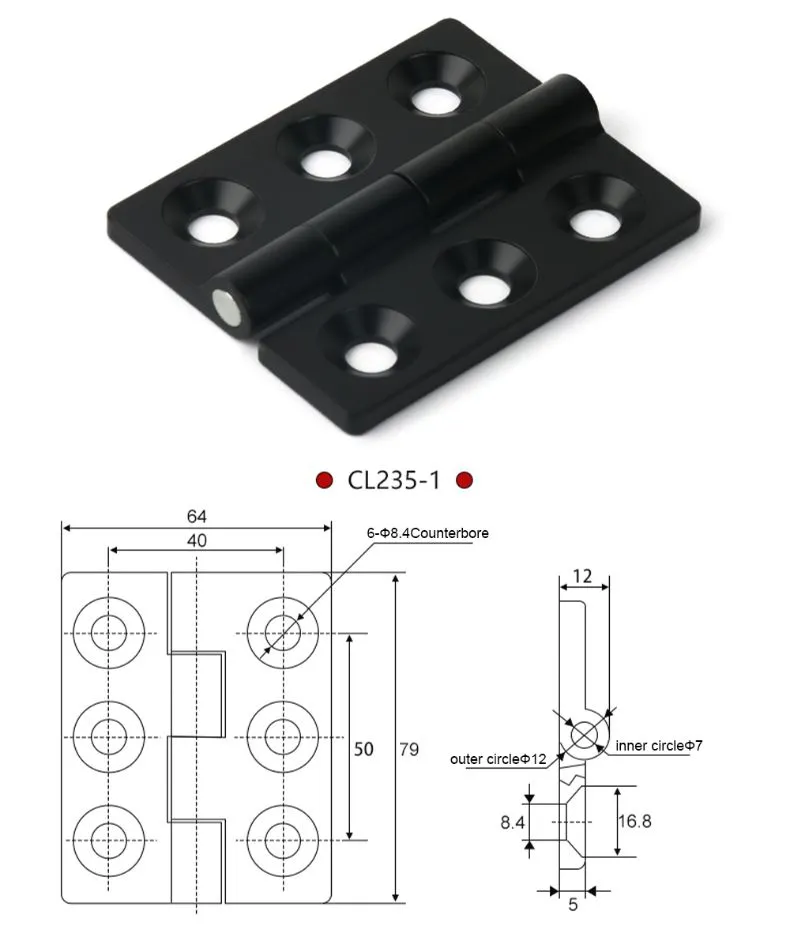

Ang Square Hinge na may Countersunk Holes ay inaalok sa dalawang base na modelo. Ang CL235-1 ay may sukat na 64 × 79 mm, na may kapal ng dahon na 5 mm sa zinc alloy at 5.6 mm sa 304 stainless steel. Ang CL235-2 ay ang mas maliit sa dalawa sa 54 × 64 mm, na may kapal ng zinc alloy na 4.8 mm at hindi kinakalawang na asero na kapal na 5.5 mm.

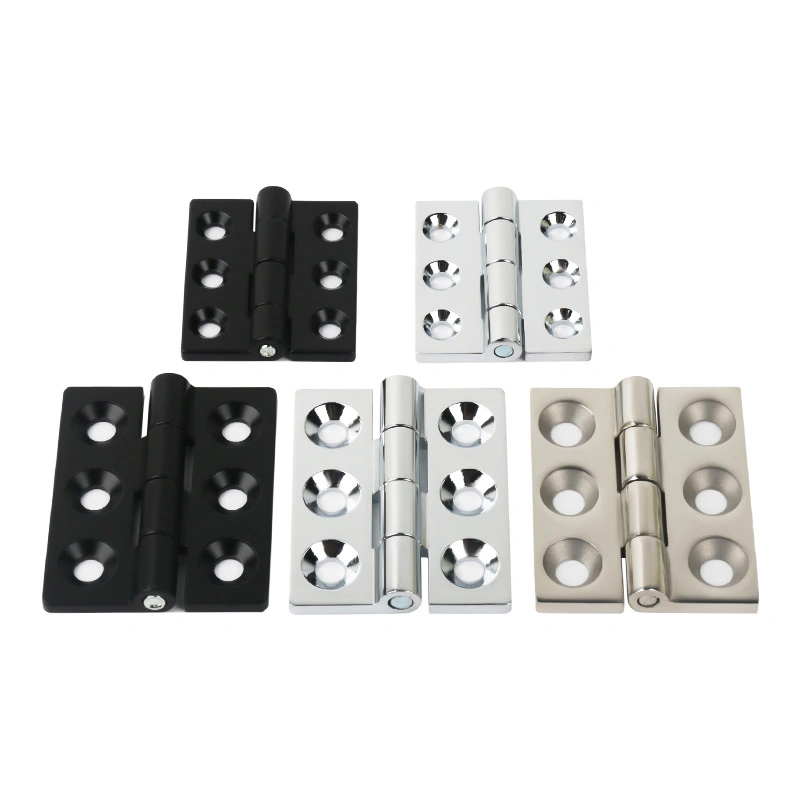

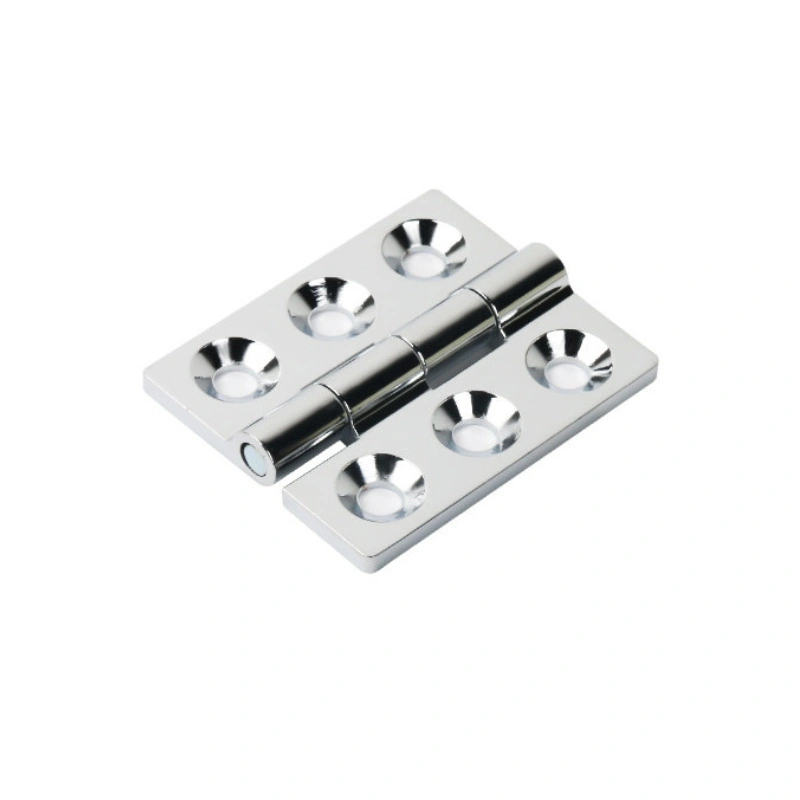

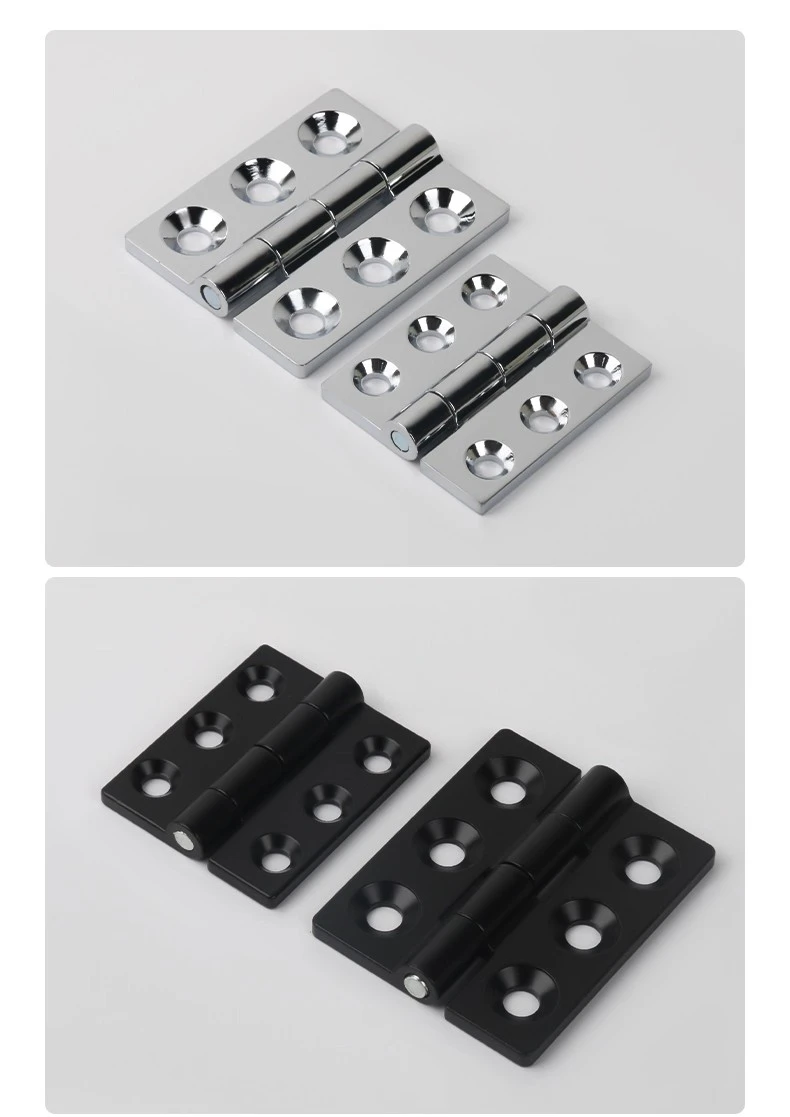

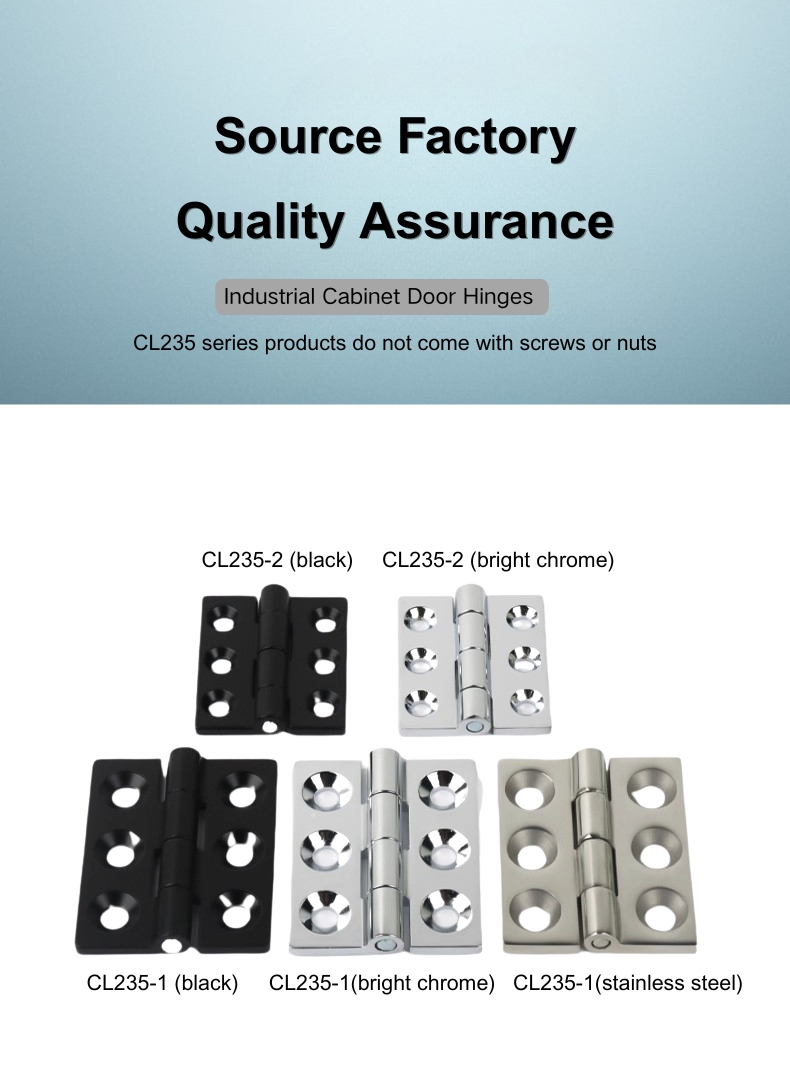

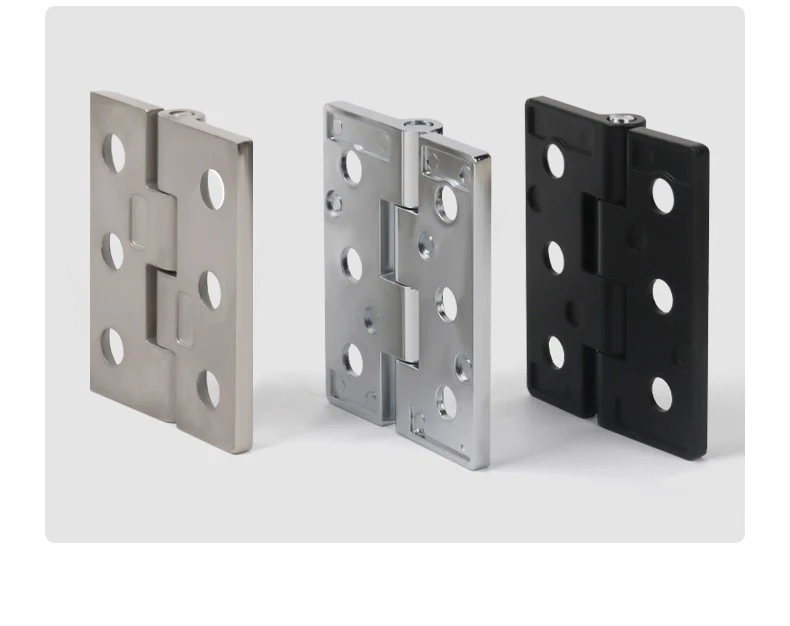

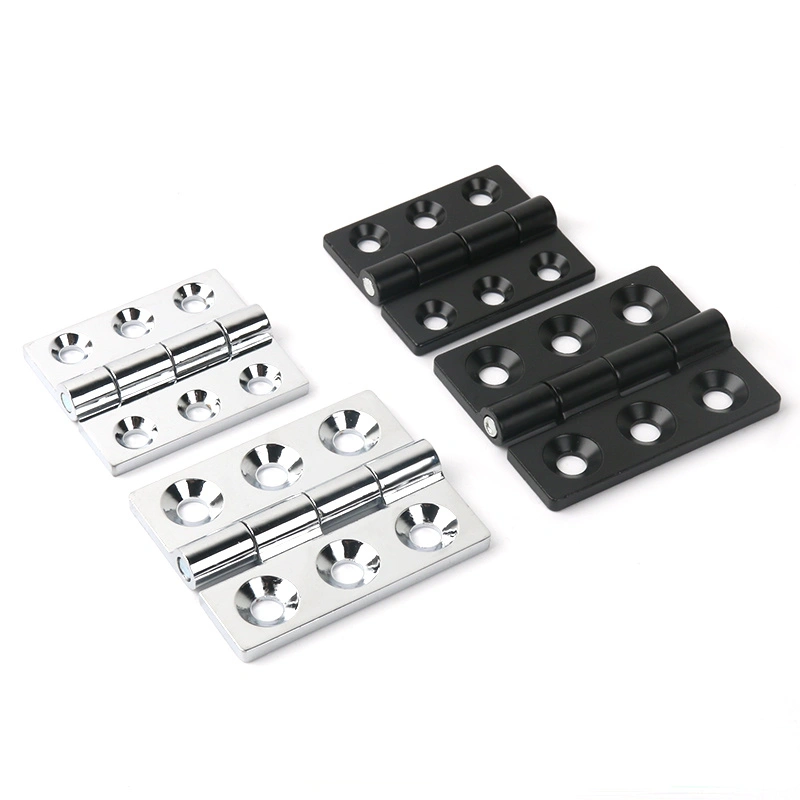

Available ang bawat modelo sa maraming kumbinasyon ng materyal at tapusin. Ang Square Hinge na may Countersunk Holes CL235-1 at CL235-2 ay parehong may itim na zinc alloy at maliwanag na puting zinc alloy. Ang CL235-1 at CL235-2 ay magagamit din sa brushed stainless steel, na nagbibigay ng kabuuang anim na variant sa dalawang modelo. Ang hanay na ito ay nagbibigay-daan sa mga specifier na tumugma sa hinge finish sa ibabaw ng cabinet o sa operating environment.

Mga Detalye ng Countersunk Hole

Ang mga countersunk hole sa Square Hinge na may Countersunk Holes ay sukat upang tumugma sa bawat modelo at materyal. Sa CL235-1, ang diameter ng countersink ay Φ8.5 mm para sa mga bersyon ng zinc alloy at Φ9.5 mm para sa mga bersyon ng hindi kinakalawang na asero. Sa CL235-2, ang diameter ng countersink ay Φ6.8 mm sa parehong uri ng materyal.

Ang pagpili ng tornilyo ay dapat isaalang-alang ang kapal ng panel ng pinto, ang kapal ng dahon ng bisagra, at ang lalim ng countersink. Ang Square Hinge na may Countersunk Holes ay idinisenyo upang ang tamang napiling mga turnilyo ay maupo o sa ibaba lamang ng ibabaw ng dahon. Ang mga tornilyo ay hindi kasama sa bisagra ngunit maaaring bilhin nang hiwalay; Ang mga karaniwang pack ay 1,000 piraso o higit pa, at mas maliliit na dami ang makukuha sa pagtatanong.

Materyal at Ibabaw na Tapos

Ang Square Hinge na may Countersunk Holes ay ginawa sa pamamagitan ng die casting, na nagbibigay sa bawat dahon ng tumpak na dimensional consistency sa mga production batch. Ang mga bersyon ng zinc alloy ay tapos sa alinman sa makintab na itim o maliwanag na puti — pareho ang matibay na opsyon sa coating na angkop sa mga panloob na kapaligiran ng cabinet. Ang mga bersyon ng hindi kinakalawang na asero ay gumagamit ng 304 grade na materyal na may brushed finish, na nagbibigay ng corrosion resistance na angkop sa mga enclosure sa mahalumigmig o bahagyang kinakaing unti-unti na kapaligiran.

Kapansin-pansin na ang hindi kinakalawang na asero na variant ng Square Hinge na may Countersunk Holes ay may bahagyang mas malaking kapal ng dahon kaysa sa katumbas nitong zinc alloy — 5.6 mm laban sa 5 mm sa CL235-1, at 5.5 mm laban sa 4.8 mm sa CL235-2. Dapat isaalang-alang ang pagkakaibang ito kapag kinakalkula ang clearance ng pinto o pinipili ang haba ng turnilyo para sa mga instalasyong hindi kinakalawang na asero.

Mga Sitwasyon ng Application

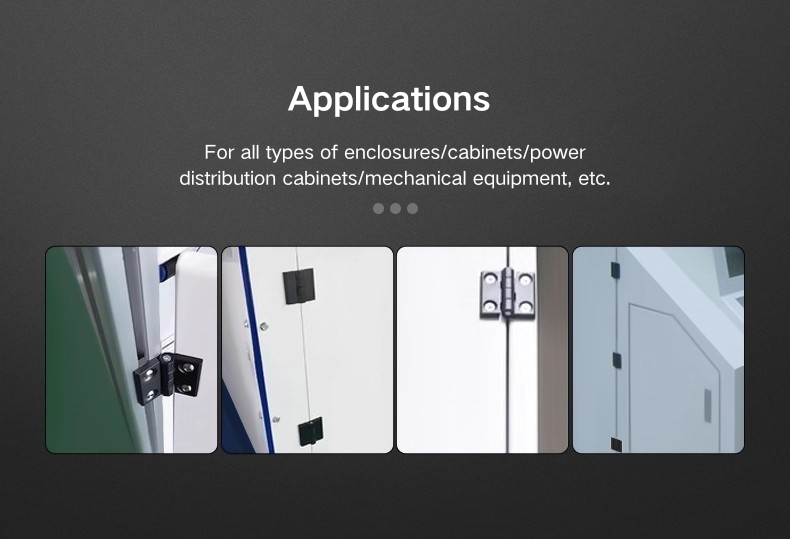

Ang Square Hinge na may Countersunk Holes ay lumilitaw sa maraming iba't ibang uri ng cabinet — mga distribution box, switchgear enclosure, control panel, at aluminum profile frame cabinet ay lahat ng karaniwang akma. Ang parisukat na dahon ay nakaupo nang patag at nagbibigay ng solidong bearing surface, na nakakapit nang maayos sa mga pinto na regular na nagbubukas at nagsasara o nangangailangan ng kaunting bigat.

Kung saan ang Square Hinge na may Countersunk Holes ay may posibilidad na matukoy ay kahit saan ang mukha ng pinto ay kailangang manatiling malinis at walang kalat. Sa pagkakaroon ng mga turnilyo na naka-flush, walang hardware na ipinagmamalaki ang ibabaw upang mahuli sa mga kable o sagabal sa panahon ng pagpapanatili. Ang itim na zinc alloy na bersyon ay may posibilidad na pumunta sa madilim o powder-coated cabinet; pinipili ang brushed stainless para sa mga panlabas na enclosure o kahit saan ang moisture ay isang salik.

FAQ

Q1: Ano ang dalawang available na laki para sa bisagra ng cabinet na ito?

Ang CL235-1 ay may sukat na 64*79 mm at ang CL235-2 ay 54*64 mm. Parehong available sa zinc alloy at brushed 304 stainless steel, kasama ang mga bersyon ng zinc alloy na inaalok din sa black at bright white finish.

Q2: Anong mga pagpipilian sa pagtatapos ang magagamit?

Ang CL235-1 at CL235-2 cabinet hinges ay may itim na zinc alloy, maliwanag na puting zinc alloy, at brushed stainless steel. Walang salamin o pininturahan na hindi kinakalawang na opsyon sa kasalukuyang hanay.

Q3: Kasama ba ang mga turnilyo sa bisagra?

Hindi kasama ang mga tornilyo. Ang mga ito ay ibinebenta nang hiwalay, kadalasan sa mga pakete ng 1,000 piraso o higit pa. Para sa mas maliliit na dami, maaaring direktang makipag-ugnayan ang mga mamimili sa Yitai Lock upang humiling ng pagpepresyo batay sa kanilang kinakailangang dami.

Q4: Paano ko pipiliin ang tamang haba ng turnilyo?

Dapat piliin ang haba ng tornilyo batay sa kapal ng iyong panel ng pinto, kapal ng dahon ng bisagra, at kung gaano kalalim ang gusto mong ilagay ang tornilyo sa countersink. Ang diameter ng countersink sa CL235-1 ay Φ8.5 mm para sa zinc alloy at Φ9.5 mm para sa stainless steel; sa CL235-2 ito ay Φ6.8 mm para sa parehong uri ng materyal.

Q5: Ano ang pagkakaiba ng kapal sa pagitan ng mga bersyon ng zinc alloy at hindi kinakalawang na asero?

Sa CL235-1, ang dahon ng zinc alloy ay 5 mm ang kapal at ang hindi kinakalawang na asero na dahon ay 5.6 mm. Sa CL235-2, ang zinc alloy ay 4.8 mm at hindi kinakalawang na asero ay 5.5 mm. Ang pagkakaiba sa kapal na ito ay dapat isaalang-alang kapag pumipili ng haba ng turnilyo at kinakalkula ang clearance ng pinto.

Q6: Ang bisa bang ito ay angkop para sa mga panlabas na enclosure?

Ang brushed 304 stainless steel na bersyon ay angkop para sa panlabas o mataas na kahalumigmigan na kapaligiran dahil sa resistensya nito sa kaagnasan. Ang mga bersyon ng zinc alloy ay mas angkop sa mga aplikasyon sa panloob na cabinet kung saan limitado ang pagkakalantad sa kahalumigmigan.

Q7: Anong proseso ng pagmamanupaktura ang ginagamit?

Parehong ang zinc alloy at stainless steel na bersyon ng cabinet hinge na ito ay ginawa ng die casting, na nagsisiguro ng dimensional consistency at malinis na hole geometry sa buong production run.

Q8: Maaari bang gamitin ang bisagra na ito sa mga frame ng cabinet na profile ng aluminyo?

Oo. Ginagawa ng square leaf design at countersunk hole layout ang cabinet hinge na ito na compatible sa aluminum profile cabinet door assemblies, basta ang mounting surface ay may sapat na kapal upang tanggapin ang haba ng screw na ginagamit.
