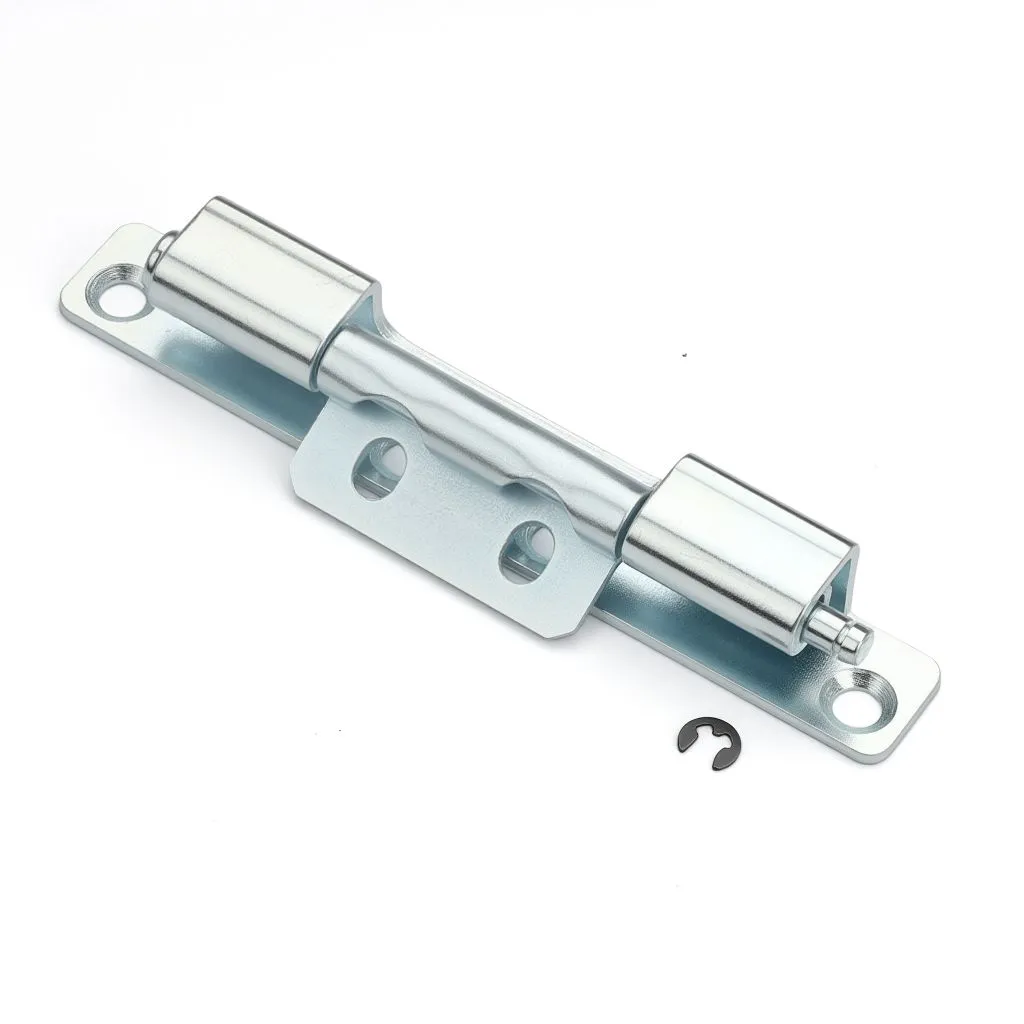

Switchgear Door Hinge

Para sa mga kumukuha ng mga detachable cabinet hinges mula sa Yitai Lock sa volume, ang Switchgear Door Hinge CL186 ay nagbibigay sa mga mamimili ng pagpipilian sa pagitan ng round hole at slotted hole mounting wings nang hindi binabago ang anumang bagay tungkol sa bisagra — parehong katawan, parehong bariles, parehong mga sukat ng channel ng frame. Ang bersyon ng slotted hole ay nagbibigay-daan sa pag-aayos ng posisyon sa panahon ng pag-install bago ganap na higpitan ang mga turnilyo, na kapaki-pakinabang kapag ang pagkakahanay ng pinto ay kailangang i-dial nang tumpak. Ang parehong mga bersyon ay naka-screw-mount gamit ang parehong mga fixing point at available sa carbon steel at stainless steel.

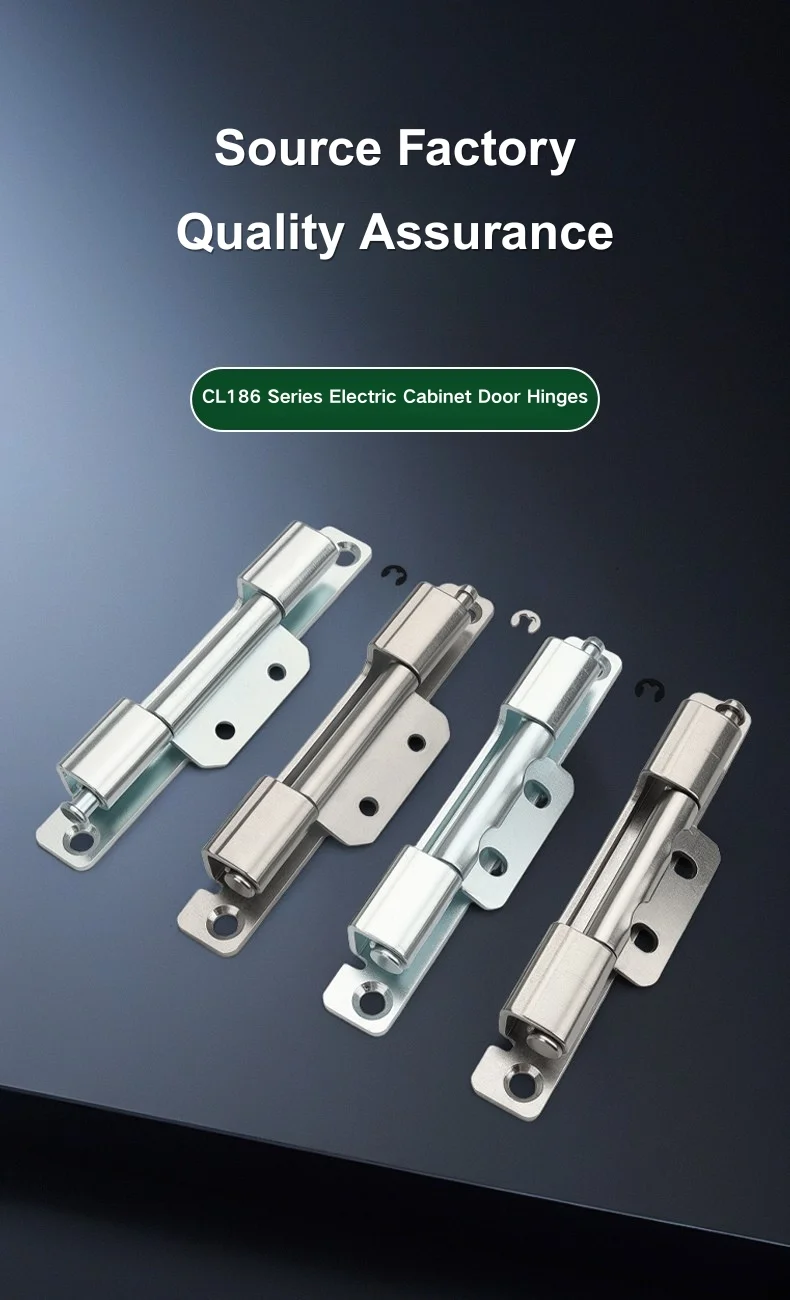

Modelo ng produkto	CL186 Series Hinge
Mga opsyonal na materyales	Carbon Steel/hindi kinakalawang na asero
Paggamit	Angkop para sa iba't ibang uri ng switch cabinet, control box, atbp

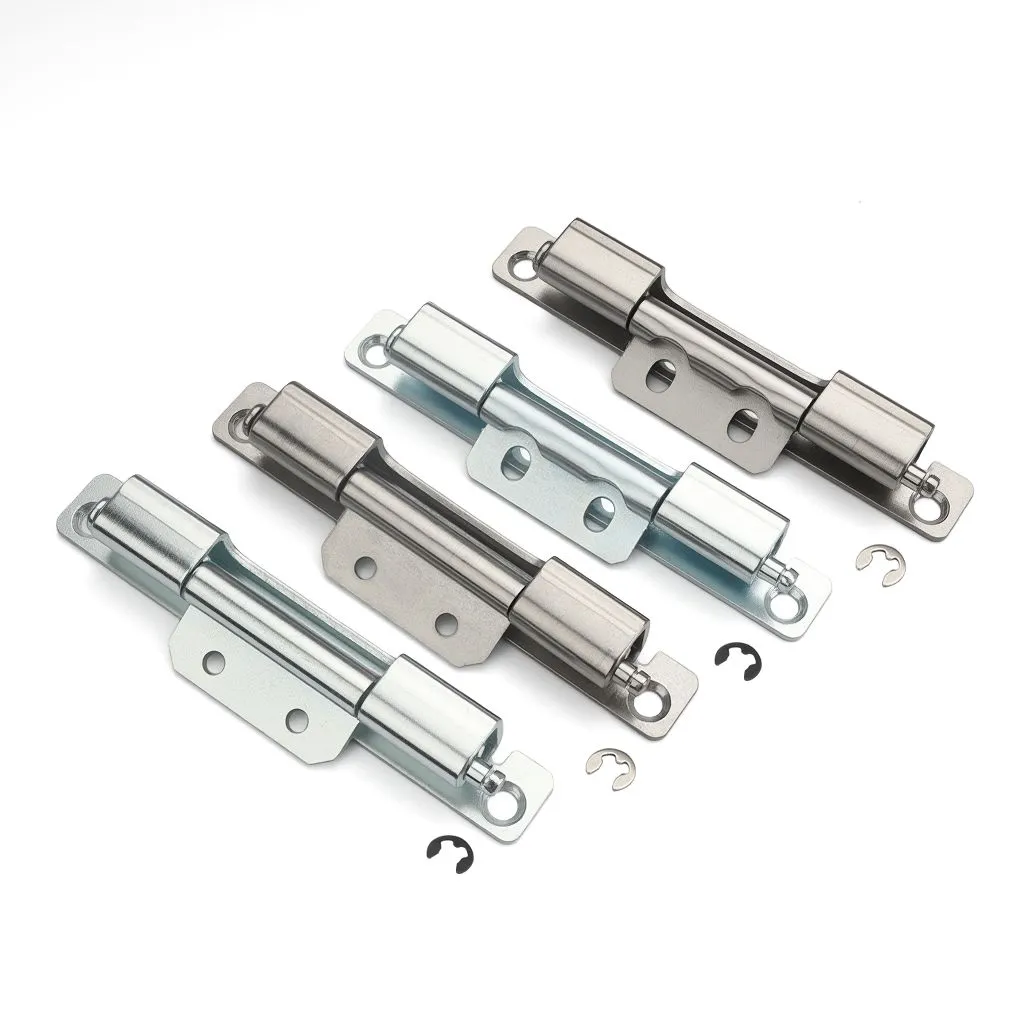

Mga Pagpipilian sa Modelo at Mga Configuration ng Hole

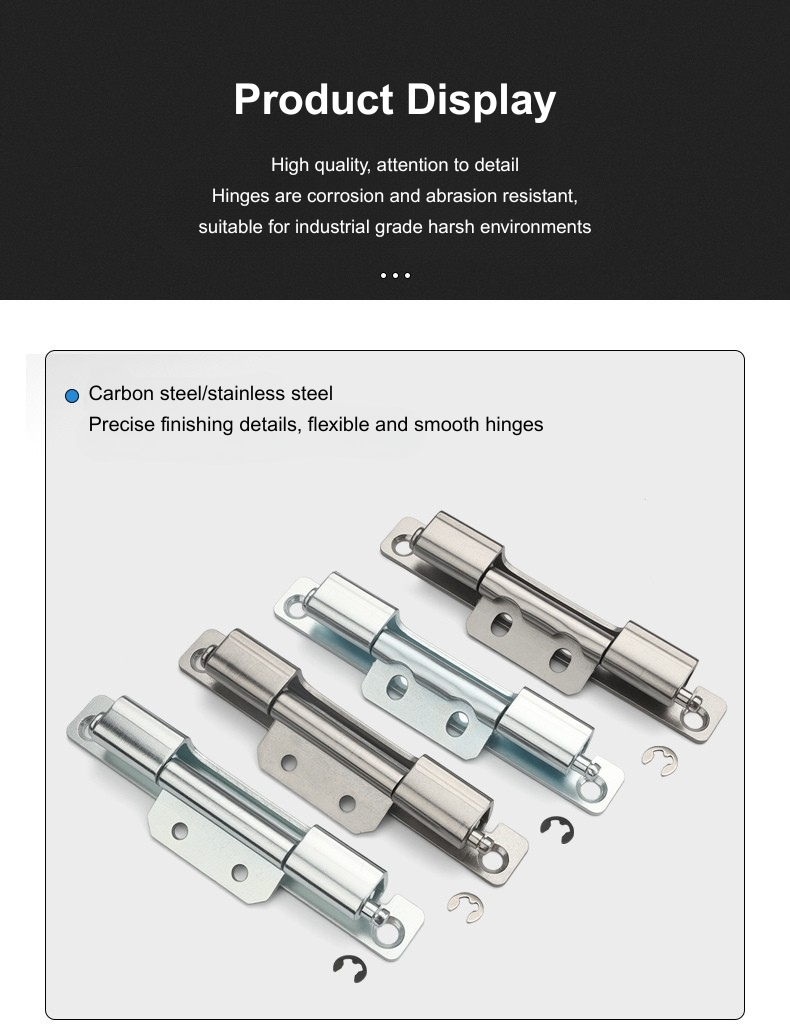

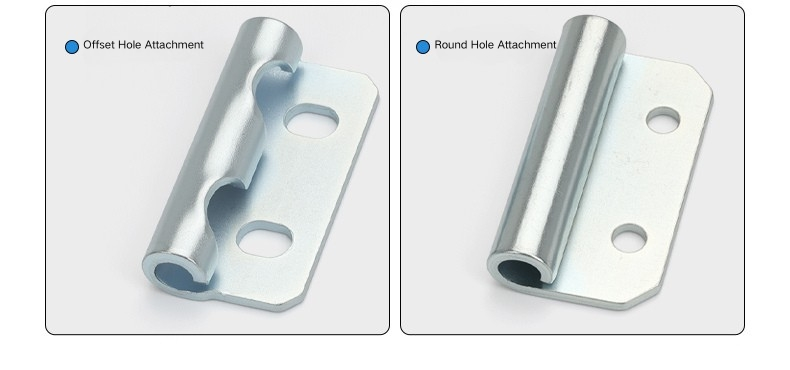

Ang Switchgear Door Hinge ay may apat na variant: round hole sa carbon steel, round hole sa stainless steel, slotted hole sa carbon steel, at slotted hole sa stainless steel. Ang mga sukat ng istruktura ay magkapareho sa lahat ng apat - ang tanging pagkakaiba ay ang hugis ng mga mounting hole sa pakpak. Ang mga bilog na butas ay ayusin ang bisagra sa isang set na posisyon sa sandaling screwed down; ang mga may slotted na butas ay nagbibigay ng kaunting puwang upang ilipat ang posisyon ng bisagra bago ang huling paghigpit, na tumutulong sa paglalagay ng mga pinto na nangangailangan ng maingat na pagkakahanay laban sa isang seal o frame lip.

Ang pagpili sa pagitan ng bilog at may slotted na butas sa unit na ito ay nakasalalay sa iyong daloy ng trabaho sa pag-install. Kung diretso at pare-pareho ang posisyon ng pinto sa isang production run, ayos lang ang mga round hole. Kung mayroong anumang pagkakaiba-iba sa frame geometry sa pagitan ng mga unit o ang pinto ay kailangang ayusin pagkatapos ng paunang pag-aayos, ang bersyon ng slotted hole ay ginagawang hindi gaanong malikot ang prosesong iyon.

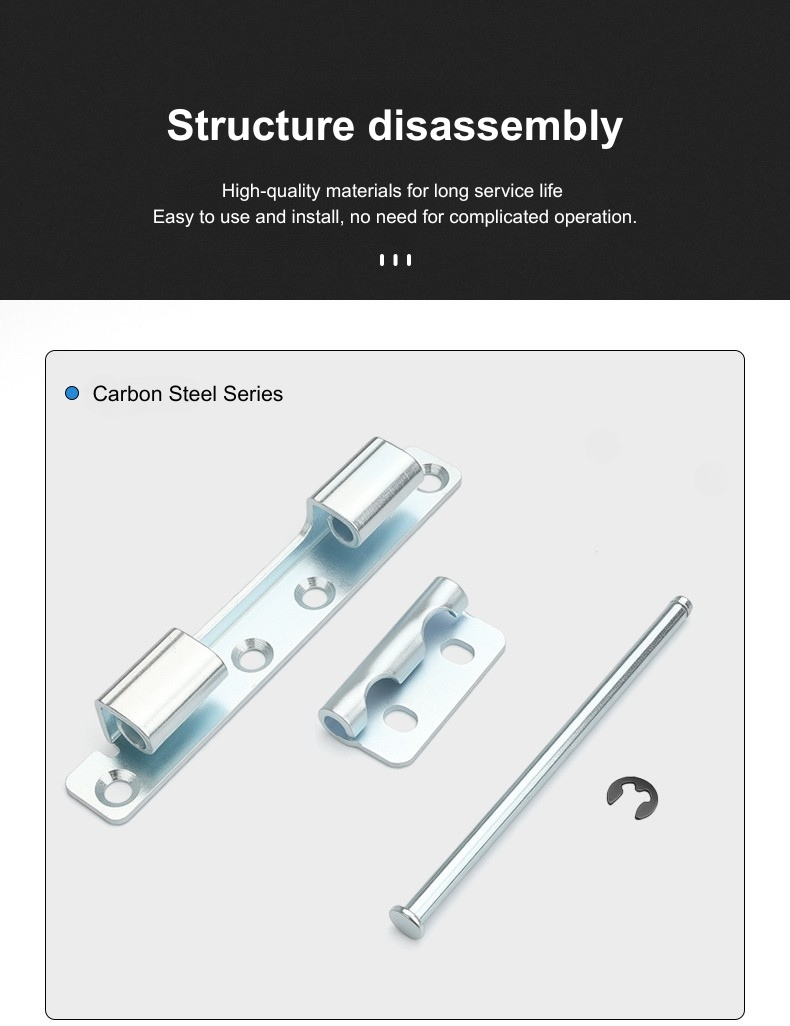

Istraktura at Mga Sukat

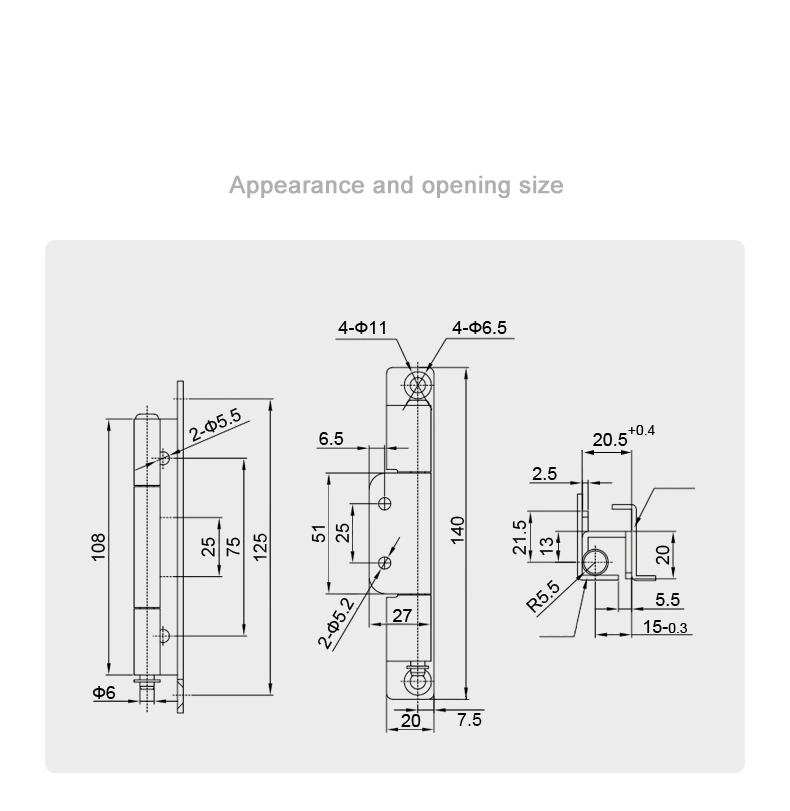

Ang bisagra ng pinto ay may kabuuang taas na 108 mm na may kabuuang haba ng katawan na 125 mm. Ang inner span sa pagitan ng mounting wings ay 75 mm, na may 25 mm center section sa barrel. Ang barrel diameter ay Φ6 mm, at ang mounting wing ay 140 mm ang taas na may 20 mm base width. Ang puwang ng butas sa pakpak ay tumatakbo sa 51 mm at 25 mm na mga sentro, na may 2×Φ5.5 mm na mga butas sa pag-aayos sa gilid ng profile.

Ang pakikipag-ugnayan ng frame channel sa Switchgear Door Hinge ay may lapad na 20.5 mm (+0.4 mm tolerance) at lalim na 15 mm (-0.3 mm tolerance), na may barrel seat radius na R5.5 mm. Ang profile sa gilid ay nagpapakita ng 21.5 mm na kabuuang taas ng engagement, 13 mm na panloob na lalim ng contact, at 5.5 mm na lateral offset, na may 2.5 mm na hakbang sa entry ng channel. Tinutukoy ng mga dimensyong ito ang geometry ng channel ng frame na idinisenyo upang gumana ang bisagra — sulit na kumpirmahin laban sa spec ng frame ng iyong cabinet bago mag-order.

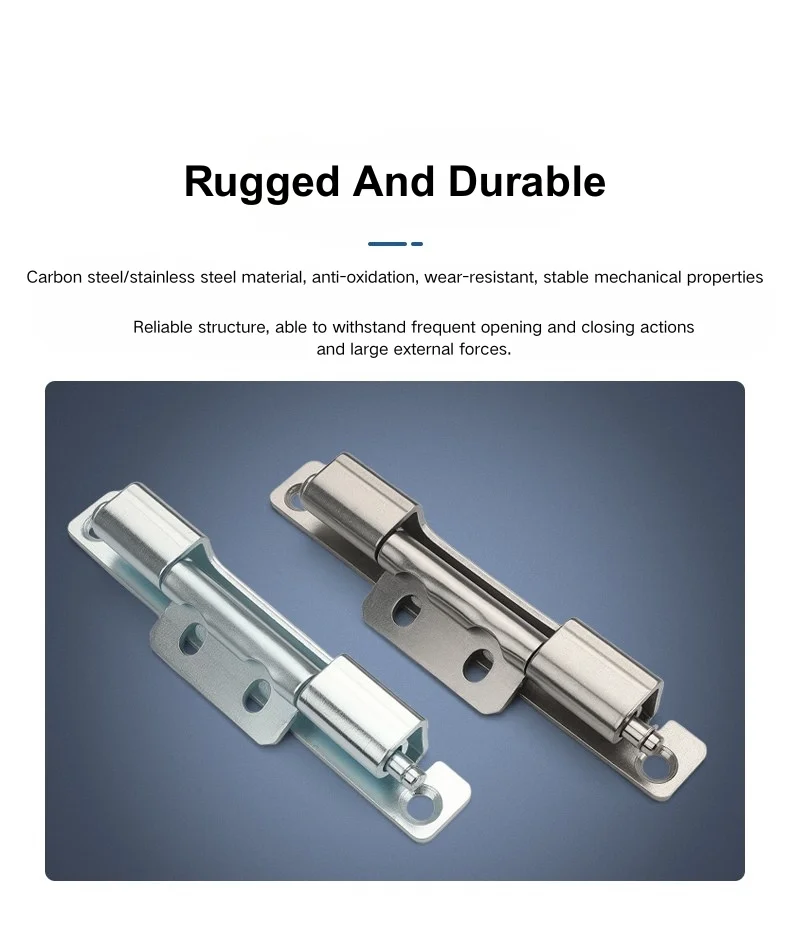

Paggamot sa Materyal at Ibabaw

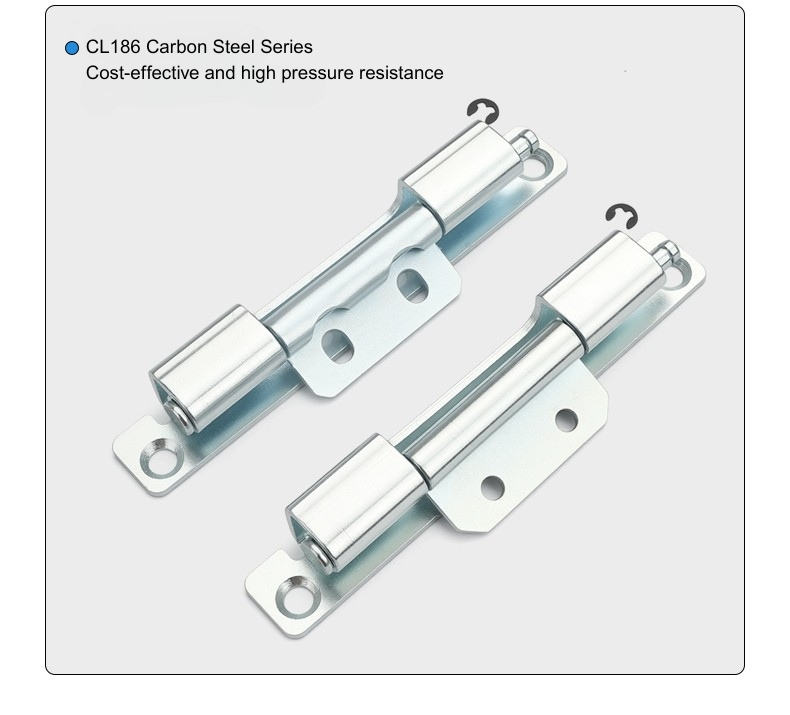

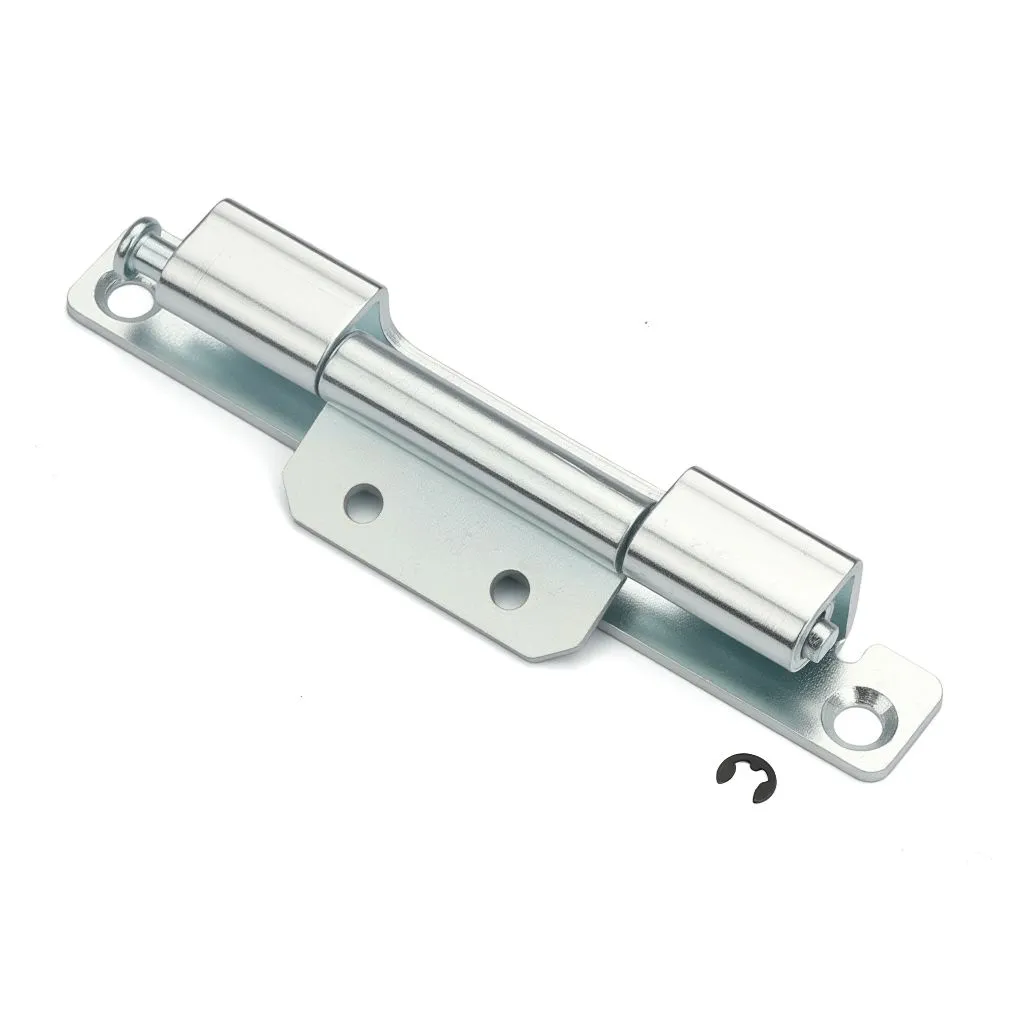

Available ang Switchgear Door Hinge sa galvanized carbon steel at 304 stainless steel. Ang bersyon ng carbon steel ay nababagay sa mga karaniwang panloob na kapaligiran ng enclosure — mga distribution board, control panel, at mga cabinet ng kagamitan sa mga lugar na tuyo o kontrolado ng klima kung saan mababa ang pagkakalantad ng kaagnasan. Ito ang mas cost-effective na opsyon para sa mataas na volume na cabinet build kung saan ang kapaligiran sa pag-install ay predictable.

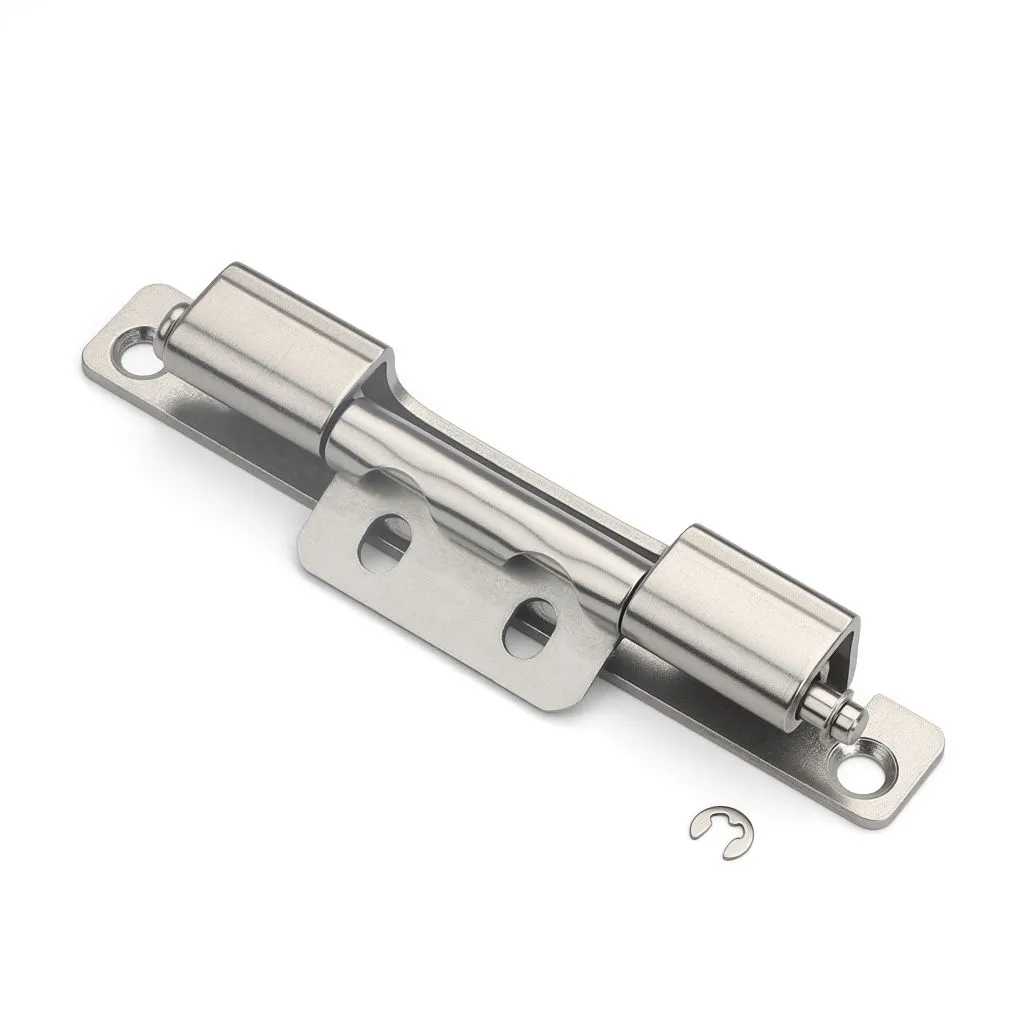

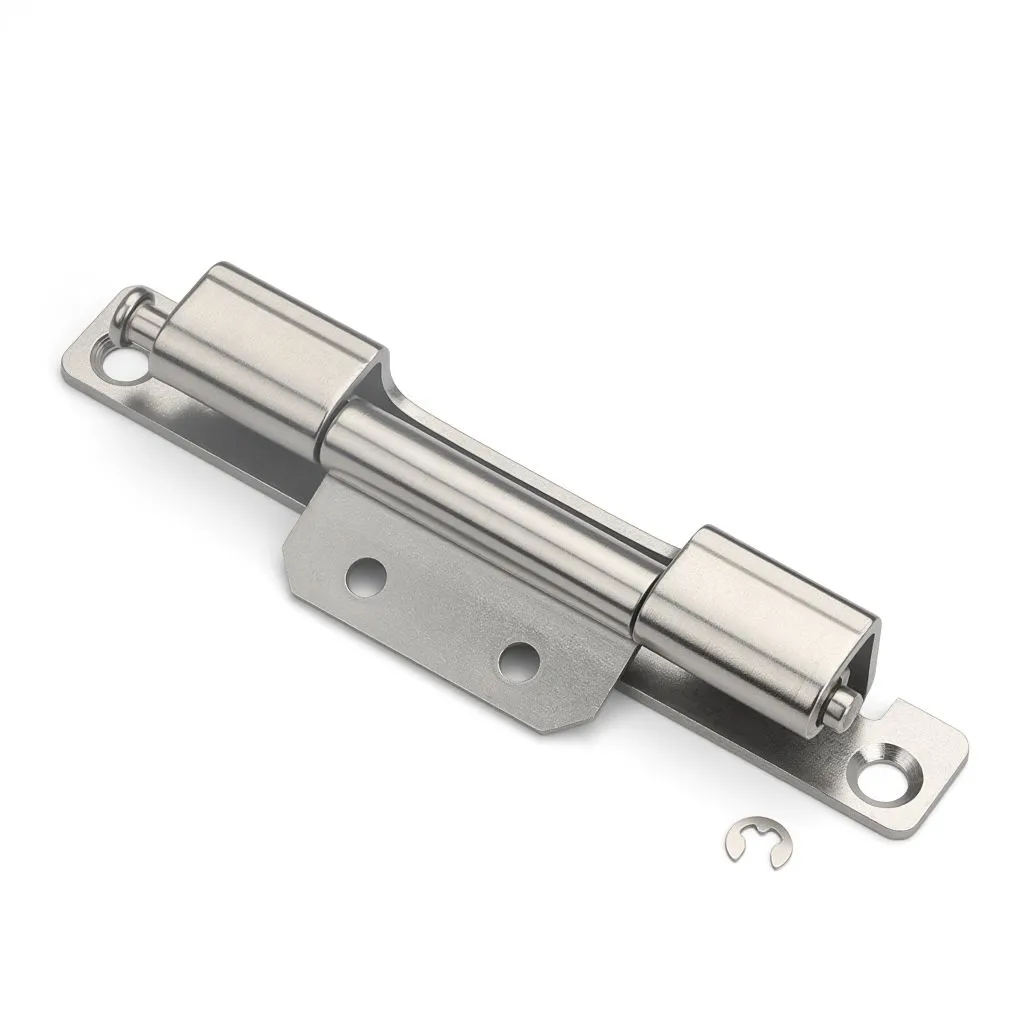

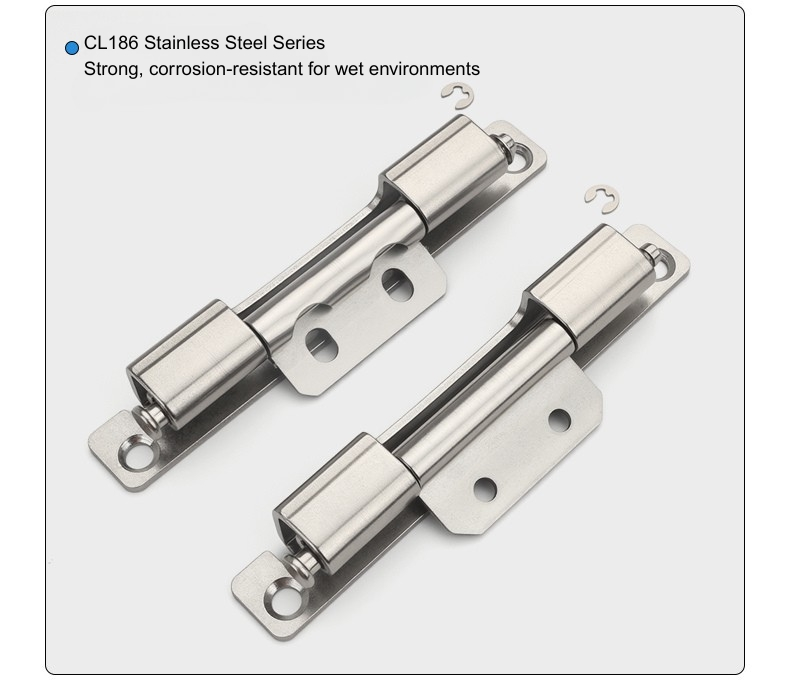

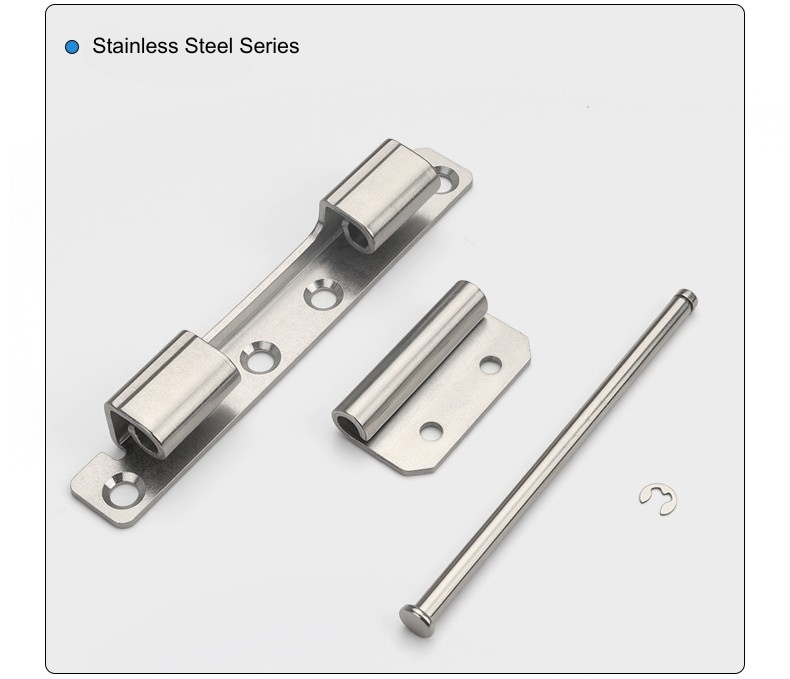

Ang bisagra ng pinto na hindi kinakalawang na asero ay ang tamang pagpili para sa panlabas na switchgear, mahalumigmig na mga utility room, mga instalasyon sa baybayin, o anumang application kung saan ang enclosure ay haharap sa kahalumigmigan sa buong buhay ng serbisyo nito. Ang stainless ay may posibilidad din na matukoy kapag ang cabinet finish standard ay nangangailangan ng pare-parehong hitsura sa ibabaw sa lahat ng hardware, dahil mas maganda ang hitsura nito kaysa sa galvanized na bakal sa paglipas ng panahon sa mga mapanghamong kondisyon.

FAQ

Q1: Anong mga variant ang available para sa CL186?

Ang CL186 ay may apat na variant: round hole carbon steel, round hole stainless steel, slotted hole carbon steel, at slotted hole stainless steel. Lahat ay may parehong sukat ng katawan at frame channel engagement geometry.

Q2: Ano ang pagkakaiba sa pagitan ng round hole at slotted hole na mga bersyon?

Ang bersyon ng round hole ay nag-aayos ng bisagra sa isang nakatakdang posisyon sa sandaling naka-screw pababa. Ang bersyon ng slotted hole ay nagbibigay-daan sa mounting position na maisaayos bago ang huling paghigpit, na kapaki-pakinabang kapag kailangang maayos ang pagkakahanay ng pinto sa panahon ng pag-install o kapag may pagkakaiba-iba sa frame geometry sa pagitan ng mga unit ng cabinet.

Q3: Paano naka-install ang CL186?

Ang CL186 ay naka-screw-mount. Ang mounting wing ay naayos sa panel ng pinto gamit ang mga ibinigay na butas, at ang katawan ng bisagra ay sumasali sa channel ng cabinet frame. Walang kinakailangang welding para sa modelong ito.

Q4: Ano ang mga pangunahing sukat ng CL186?

Ang CL186 ay 108 mm sa kabuuang taas na may 125 mm na haba ng katawan at 75 mm na panloob na span. Ang bariles ay Φ6 mm. Ang mounting wing ay 140 mm ang taas na may 20 mm na base. Ang lapad ng channel ng frame ay 20.5 mm (+0.4 mm) at ang lalim ay 15 mm (-0.3 mm).

Q5: Anong materyal ang dapat kong piliin para sa mga panlabas na enclosure?

Ang bersyon na hindi kinakalawang na asero ay ang tamang pagpipilian para sa mga panlabas na pag-install, mahalumigmig na kapaligiran, o kahit saan ang resistensya sa kaagnasan ay isang pangmatagalang pangangailangan. Ang galvanized carbon steel na bersyon ay nababagay sa mga karaniwang panloob na aplikasyon ng cabinet.

Q6: Ang CL186 ba ay isang nakatagong bisagra?

Oo — ang CL186 Switchgear Door Hinge ay nasa loob ng cabinet frame channel kapag nakasara ang pinto, na walang iniiwan na hardware sa panlabas na pintuan. Ang katawan ng bisagra ay ganap na naka-recess sa loob ng profile ng frame.

Q7: Maaari bang alisin ang pinto pagkatapos i-install?

Oo. Ang CL186 ay isang nababakas na bisagra — ang pinto ay maaaring alisin sa frame channel nang walang mga tool kapag ang bisagra ay natanggal. Ginagawa nitong praktikal para sa cabinet assembly lines at field maintenance kung saan kinakailangan ang pana-panahong pagtanggal ng pinto.

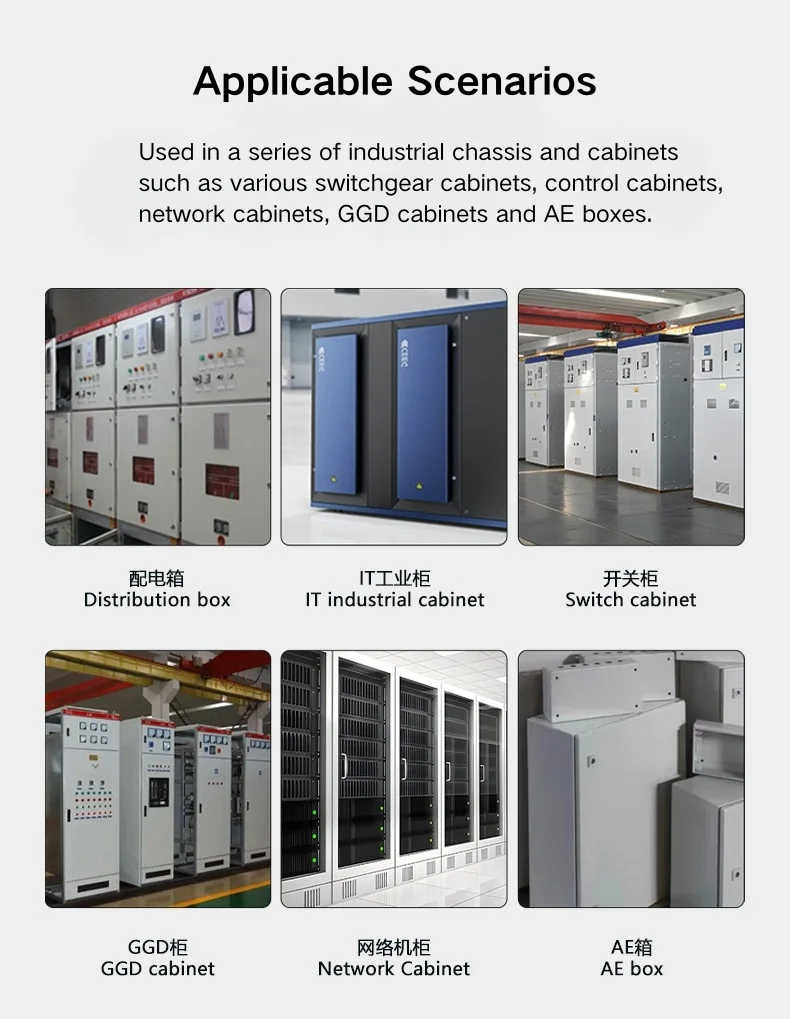

Q8: Anong mga uri ng cabinet ang angkop para sa CL186?

Ang CL186 concealed hinge ay ginagamit sa switchgear cabinet, electrical distribution box, control cabinet door, at industrial equipment enclosure — kahit saan ang isang nababakas, nakatagong bisagra na may malinis na exterior profile ay ang gustong detalye.
