Triple-Bend Hinge para sa Industrial Cabinets

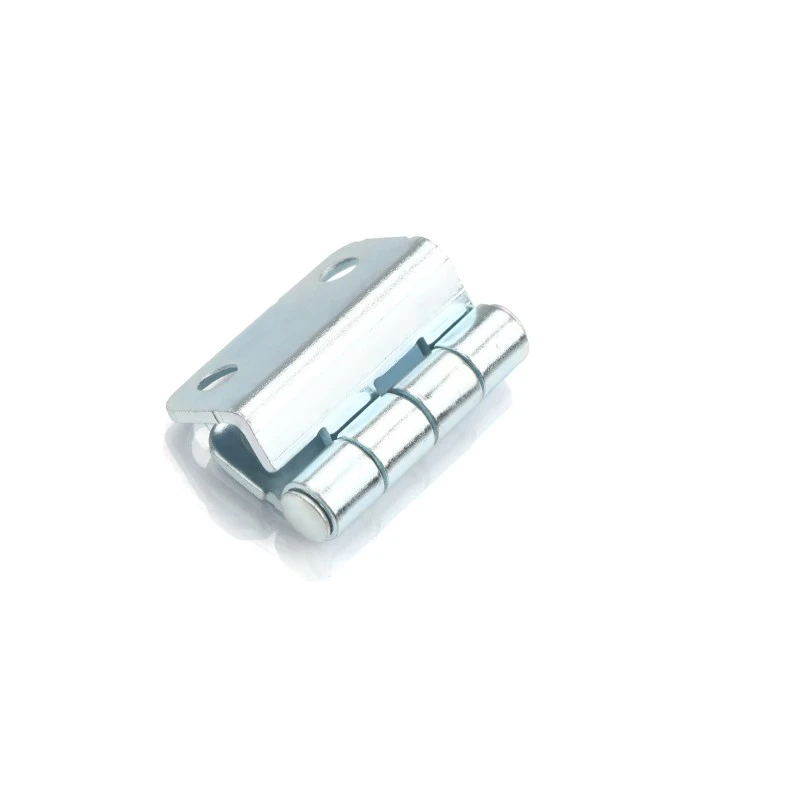

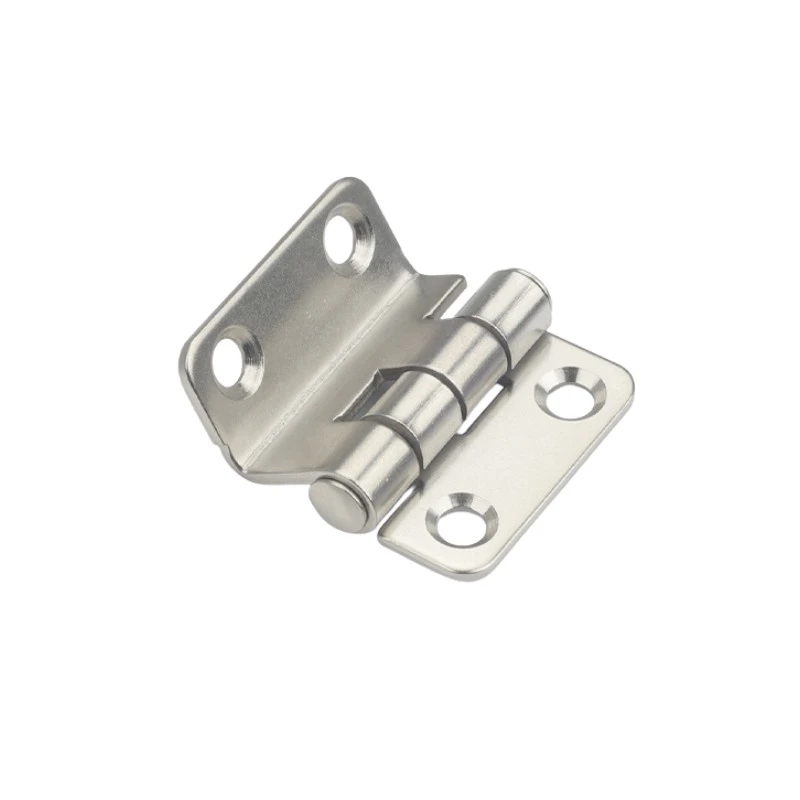

Matatagpuan ng mga wholesale sourcing industrial cabinet hinges mula sa Yitai Lock na ang Triple-Bend Hinge para sa Industrial Cabinets CL252 ay isang sukat lamang, sa 38 × 37 mm — sapat na compact para sa mas maliliit na pinto ng enclosure kung saan ang isang buong laki ng bisagra ay mukhang wala sa lugar. Ang hugis na triple-bend ay nagbibigay sa bawat dahon ng stepped profile, na nagbibigay-daan sa bisagra na maalis ang gilid ng pinto at frame lip nang hindi nagbubuklod kapag umuugoy ang pinto. Ang Φ5 mm barrel ay tumatakbo sa lahat ng tatlong buko at pinapanatili ang pivot na matatag sa ilalim ng regular na pagbibisikleta ng pinto.

Istraktura at Mga Sukat

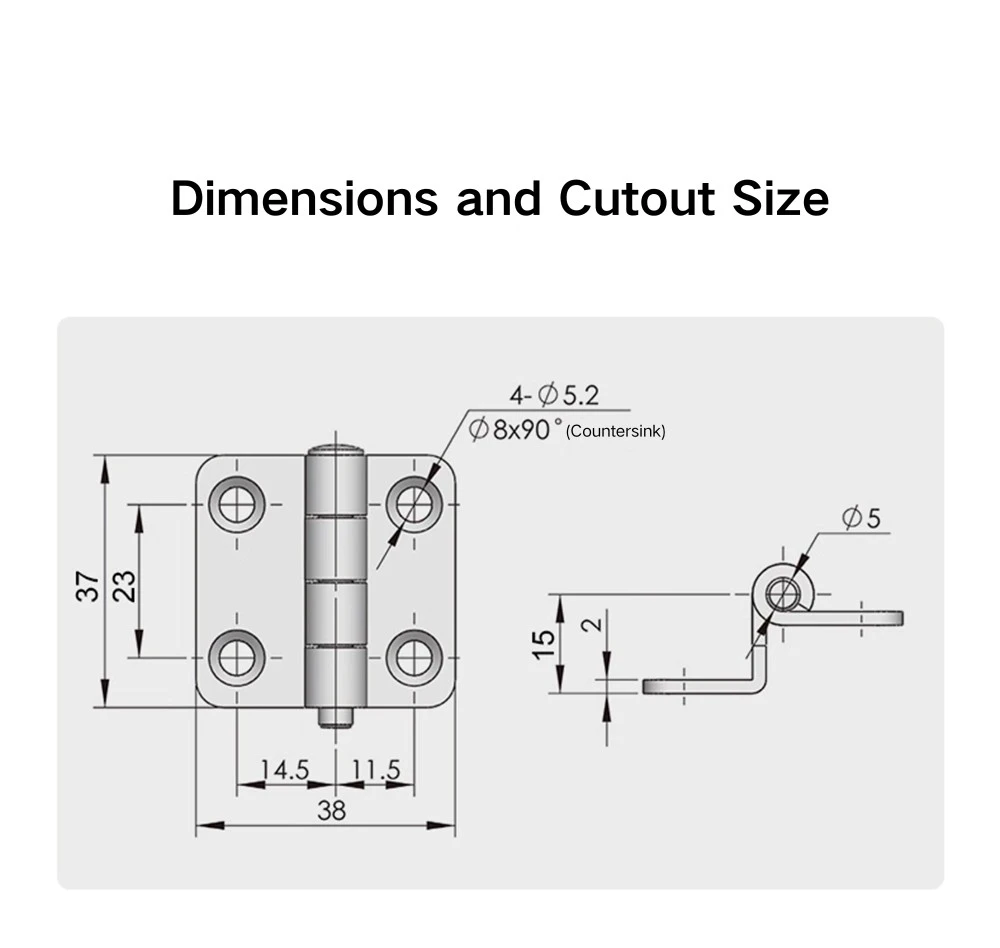

Ang Triple-Bend Hinge para sa Industrial Cabinets ay may sukat na 38 mm ang lapad at 37 mm ang taas sa pangkalahatan, na may buko span na 23 mm sa gitna. Ang dalawang dahon ay asymmetric — ang mas malawak na dahon ay 14.5 mm at ang mas makitid na dahon ay 11.5 mm — na nangangahulugang ang bisagra ay hindi nababaligtad sa pagitan ng pinto at frame nang hindi nagpapalit ng mga gilid. Ang diameter ng bariles ay Φ5 mm, at ang profile sa gilid ay nagpapakita ng kabuuang taas na 15 mm na may 2 mm na hakbang sa liko, na nagbibigay sa dahon ng offset nitong hugis.

Ang bawat dahon ng Triple-Bend Hinge para sa Industrial Cabinets ay may dalawang mounting hole: Φ5.2 mm diameter na may Φ8×90° countersink, para sa apat na fixing point sa kabuuan. Ang profile ng countersunk ay nagbibigay-daan sa flat-head screws na maupo sa ibabaw ng dahon, kaya walang hardware na ipinagmamalaki ang hinge face pagkatapos i-install. Dapat piliin ang haba ng tornilyo batay sa panel ng pinto at kapal ng frame sa lokasyon ng mounting.

Paggamot sa Ibabaw at Materyal

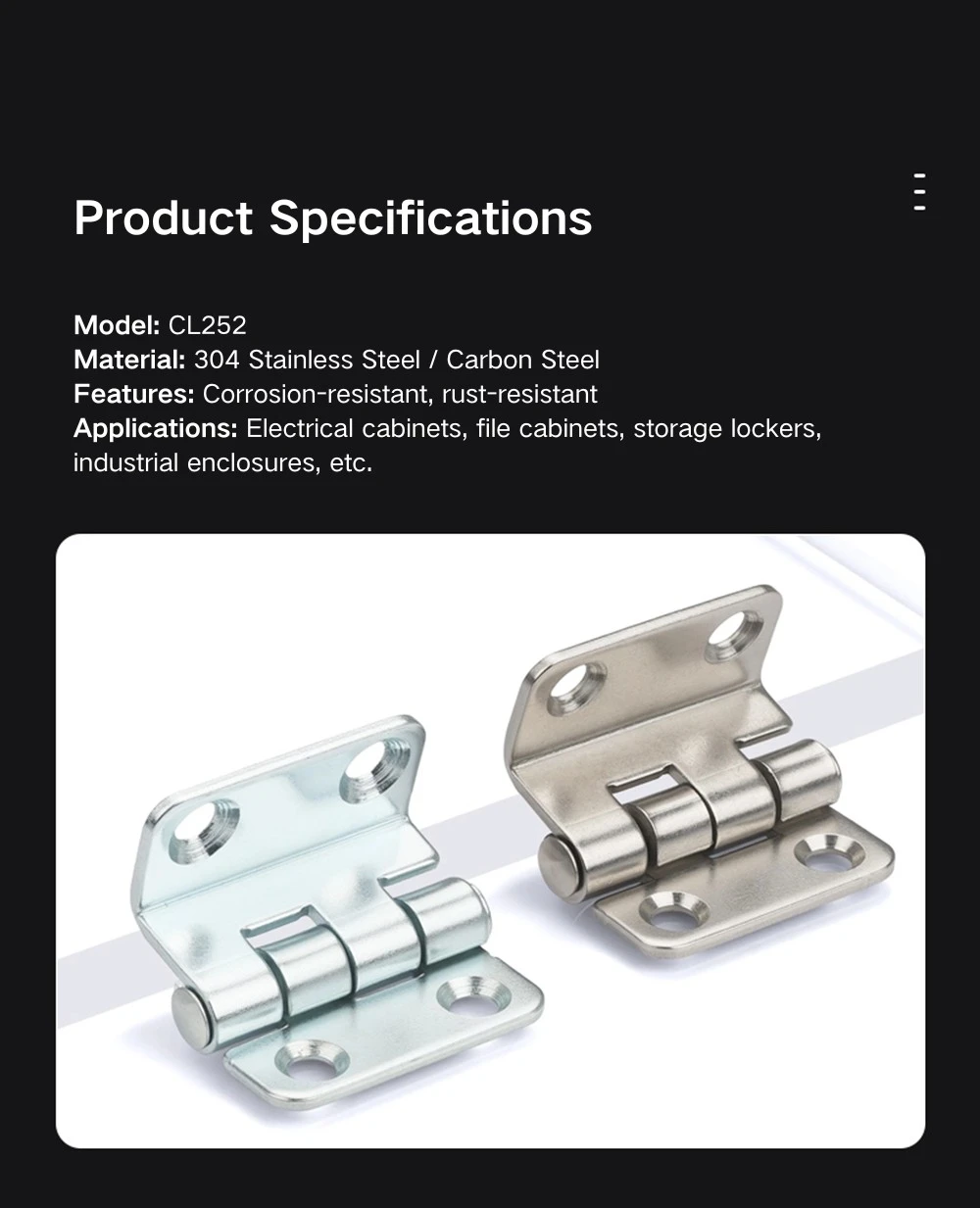

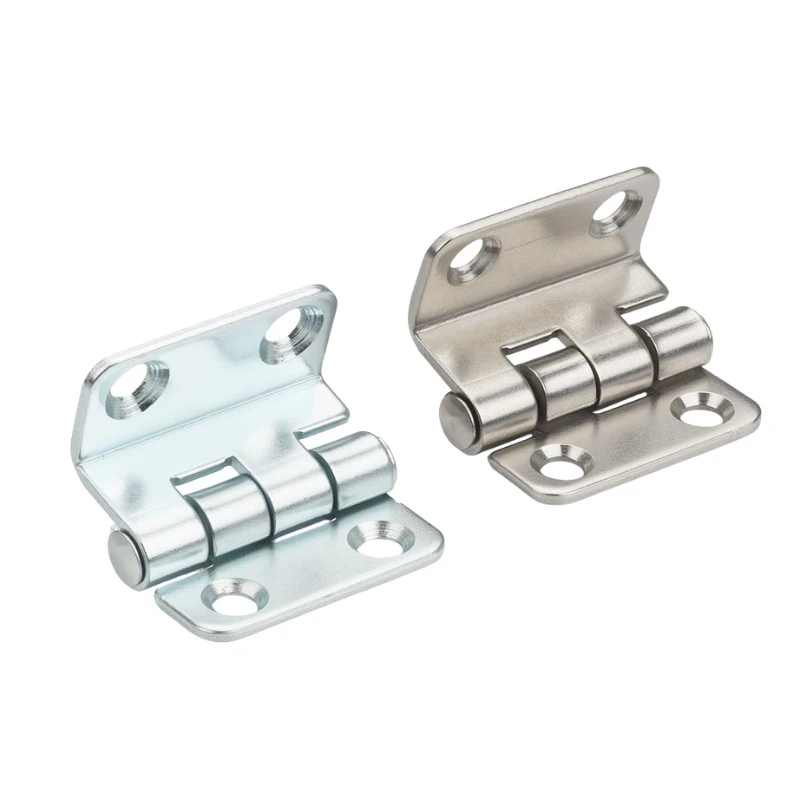

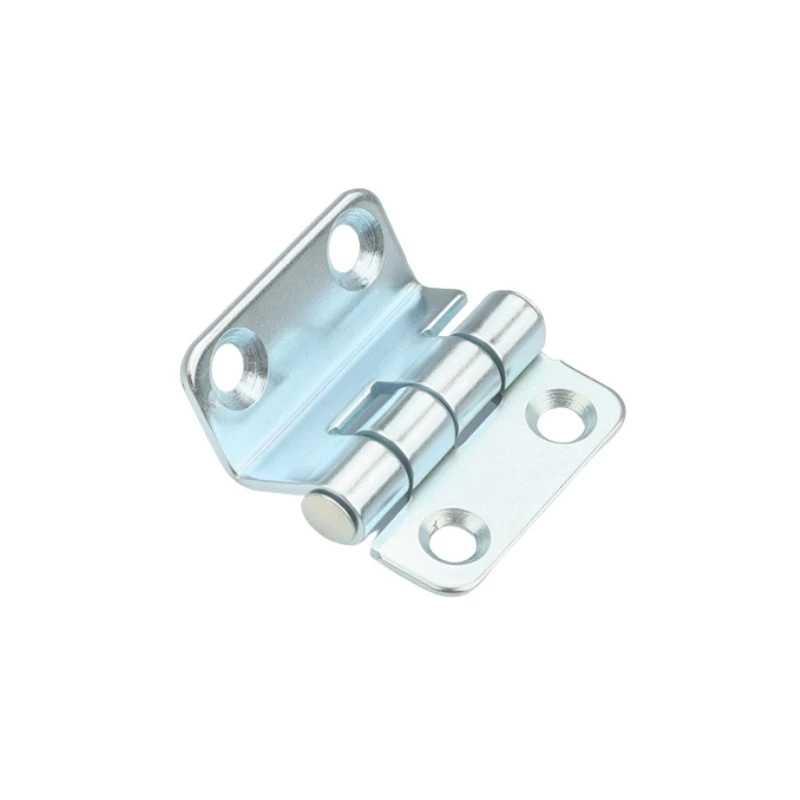

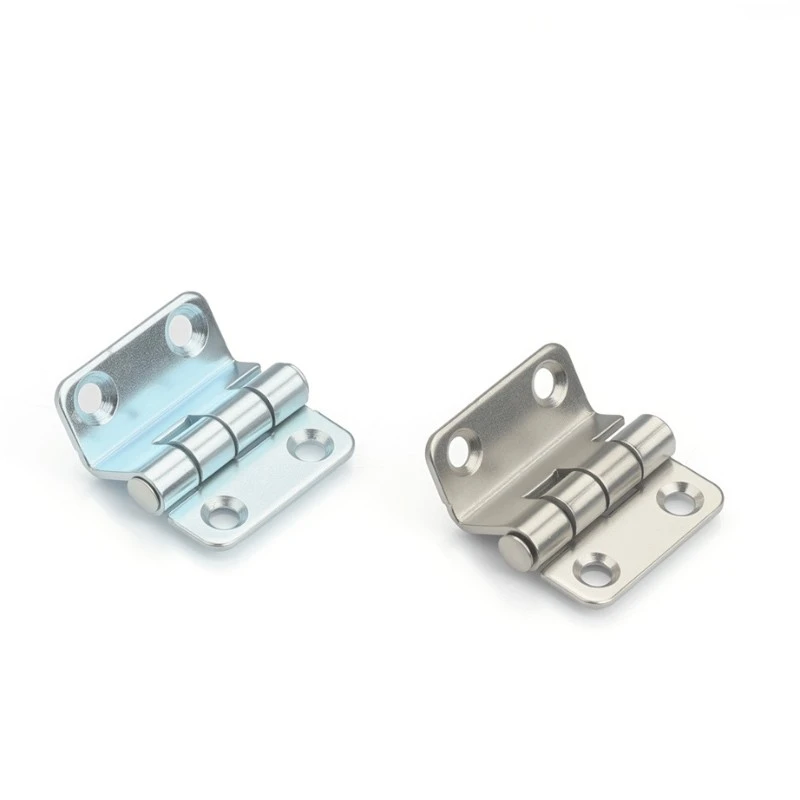

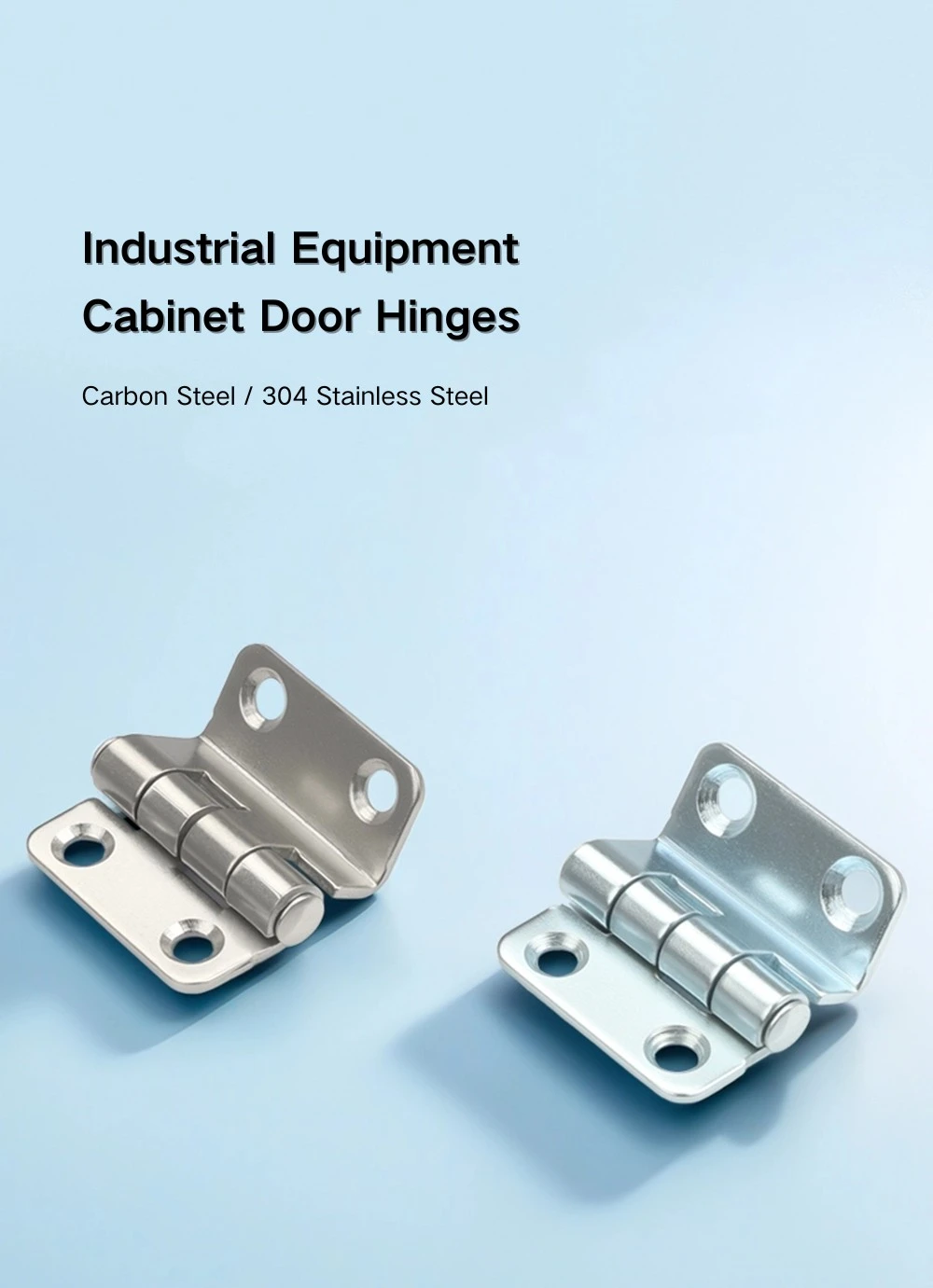

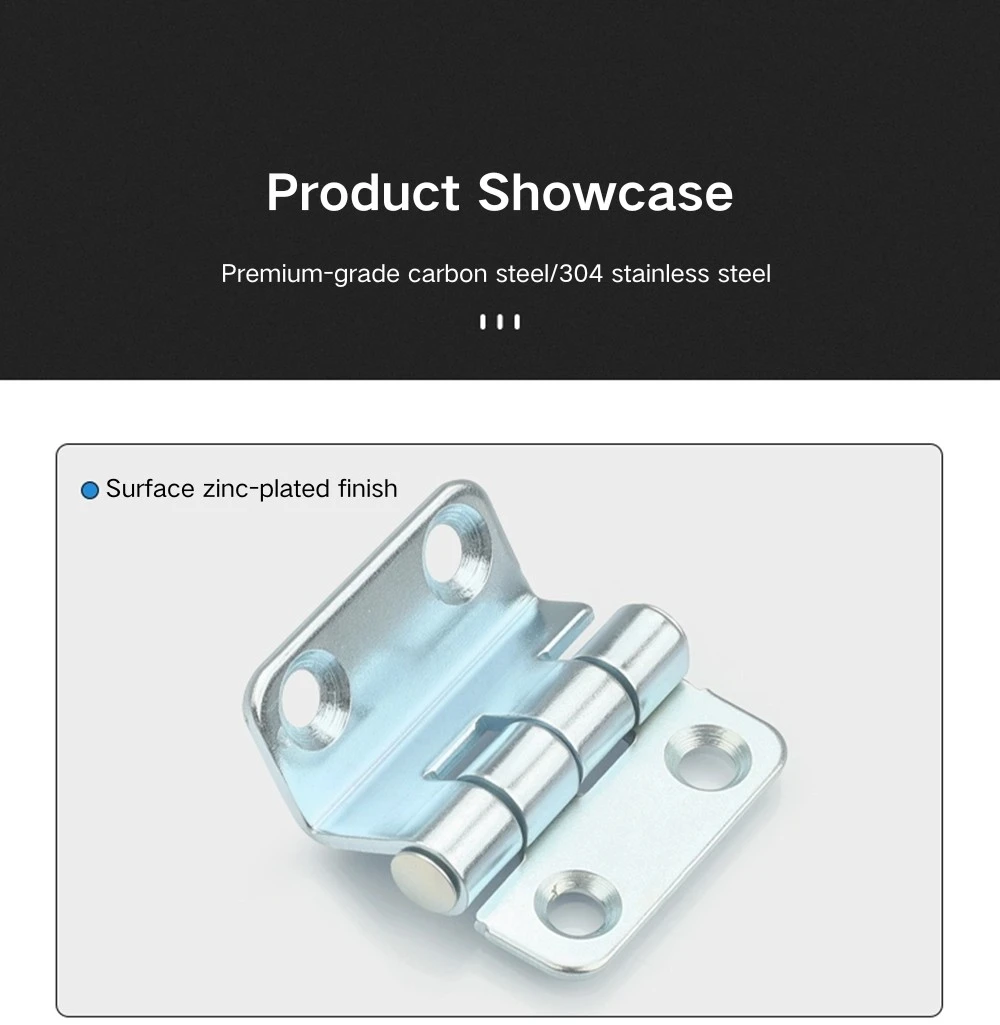

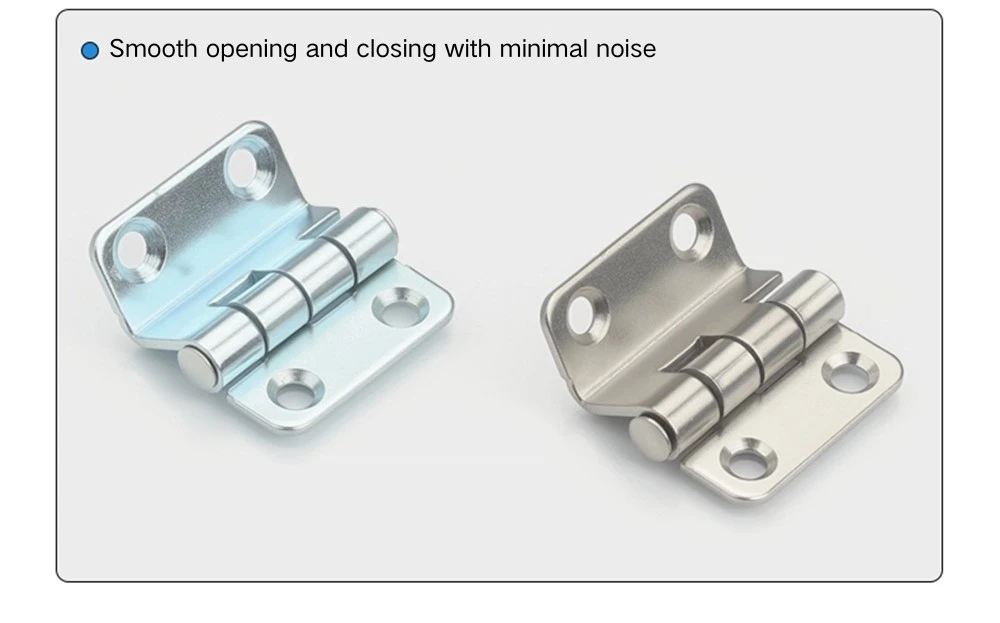

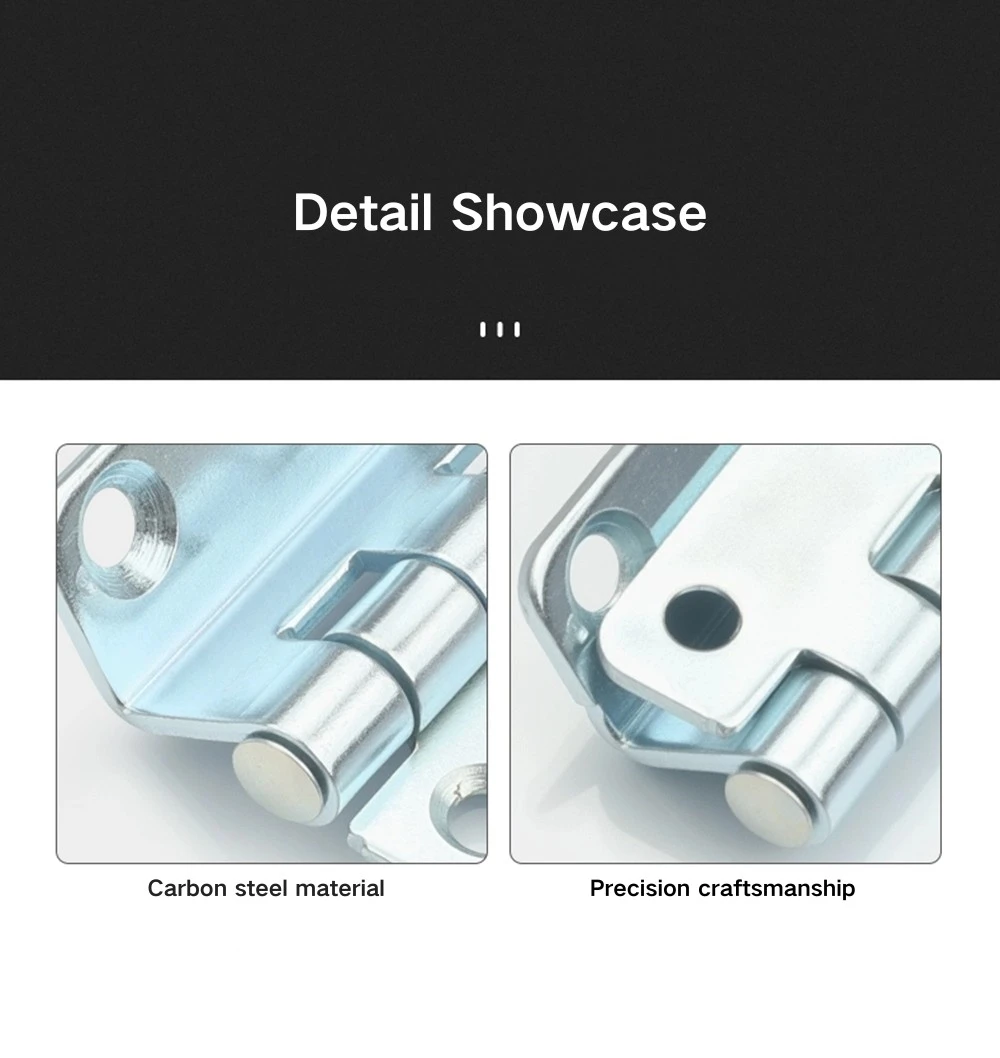

Ang Triple-Bend Hinge para sa Industrial Cabinets ay makukuha sa dalawang materyal na opsyon. Ang bersyon ng carbon steel ay may galvanized finish na nagbibigay ng proteksyon sa kaagnasan para sa mga karaniwang panloob na kapaligiran ng enclosure — mga distribution board, control panel, at mga cabinet ng kagamitan sa mga tuyong lugar o kinokontrol ng klima. Ito ang mas karaniwang pagpipilian para sa pangkalahatang mga pang-industriyang cabinet application kung saan ang mga kinakailangan sa gastos at kaagnasan ay parehong katamtaman.

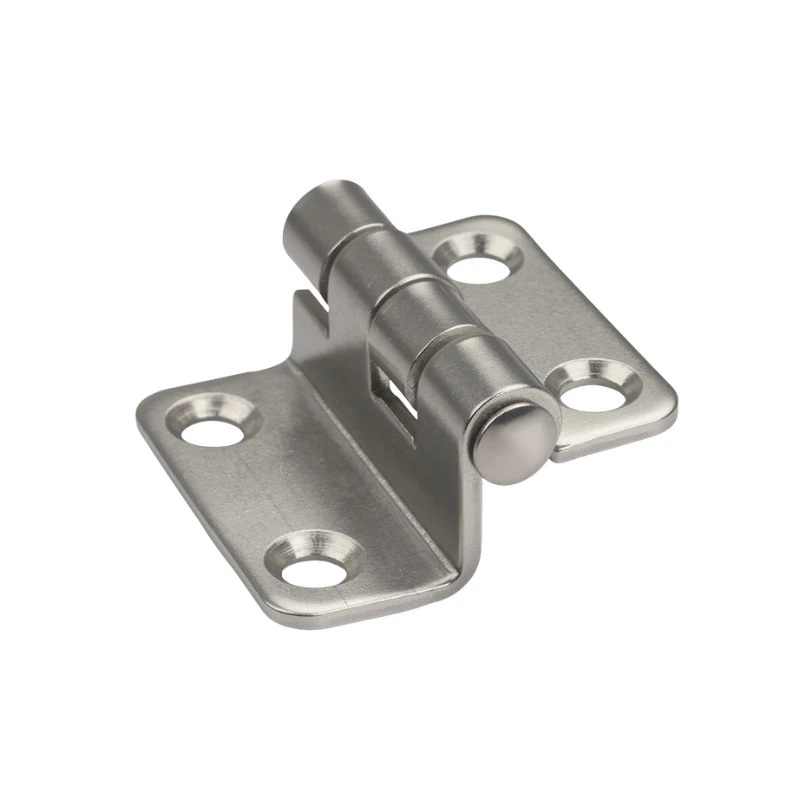

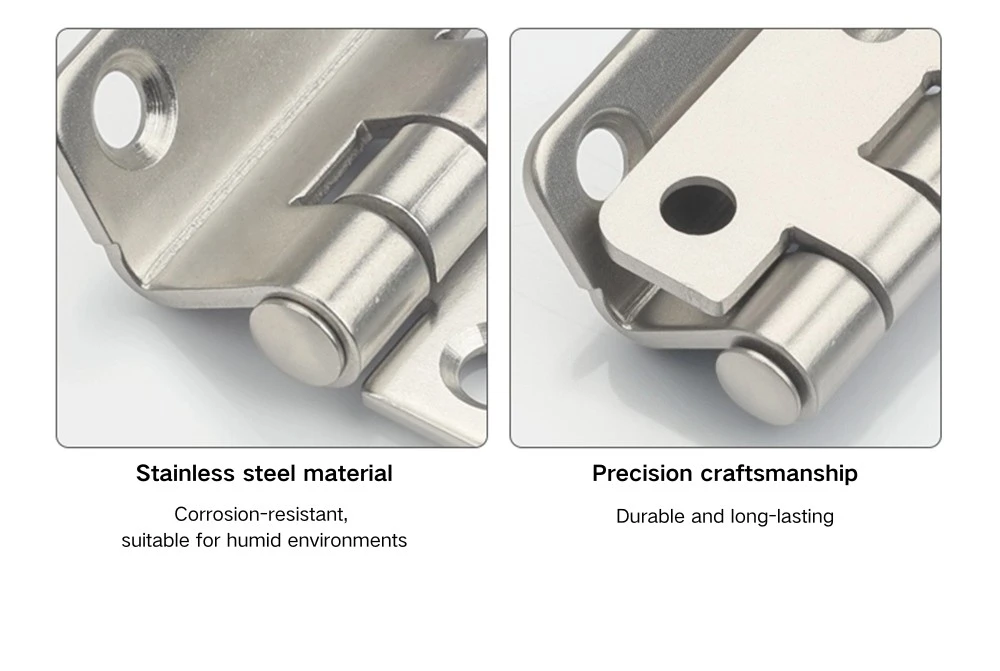

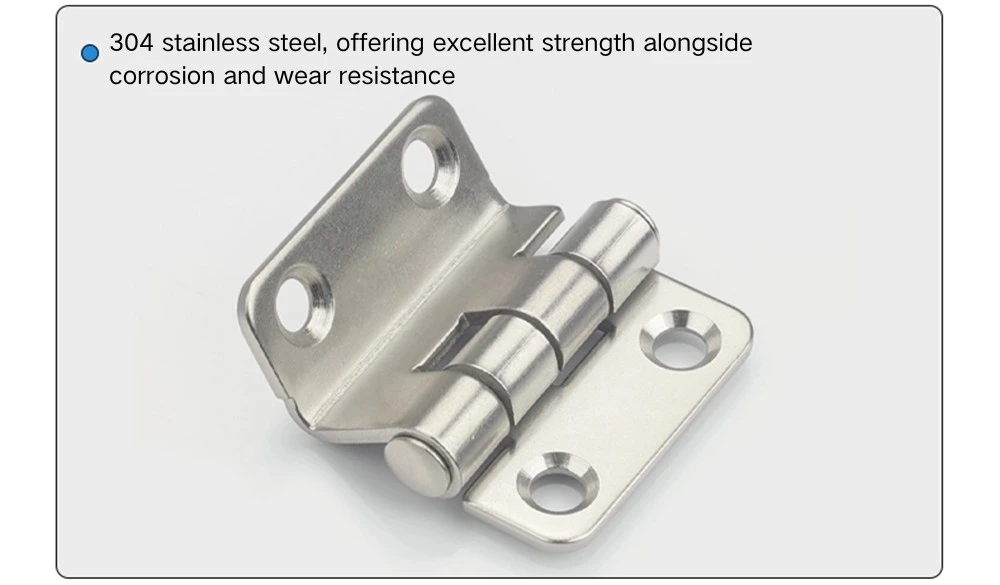

Ang 304 stainless steel na Triple-Bend Hinge para sa Industrial Cabinets ay dumadaan sa vibratory polishing, na nagbibigay ng pare-parehong matte na ibabaw sa pamamagitan ng pag-tumbling ng mga bahagi upang alisin ang mga burr at matutulis na gilid. Hindi ito isang brushed o mirror finish — ang resulta ay isang mababang ningning, pare-parehong hitsura na angkop sa pang-industriyang paggamit. Ang hindi kinakalawang na bersyon ay ang tamang pagpili para sa mga enclosure sa mga mahalumigmig na kapaligiran, mga panlabas na instalasyon, o kahit saan ang galvanized carbon steel finish ay hindi magtatagal sa paglipas ng panahon.

Mga Sitwasyon ng Application

Ang Triple-Bend Hinge para sa Industrial Cabinets ay praktikal na akma para sa mga electrical distribution panel door, switchgear enclosure, at industrial equipment cabinet door kung saan ang isang compact, screw-mounted hinge na may 90° opening angle ang kailangan. Ang maliit na bakas ng paa ay mahusay na gumagana sa mas magaan na mga pinto ng cabinet at mga enclosure kung saan ang isang malaking bisagra ay hindi katumbas ng sukat ng pinto.

Ang screw-only installation sa Triple-Bend Hinge para sa Industrial Cabinets ay ginagawang angkop din para sa mga tagagawa ng cabinet na hindi nagwe-welding ng mga bisagra sa panahon ng fabrication — ang apat na countersunk fixing point ay direktang pumupunta sa door panel at frame nang walang karagdagang paghahanda. Ang 90° opening angle ay sapat na para sa karamihan ng mga kinakailangan sa pag-access ng panel, at pinapanatili ng flush screw seating na malinis ang mukha ng pinto kapag naayos na ang bisagra.

FAQ

Q1: Ano ang mga sukat ng bisagra ng CL252?

Ang CL252 ay 38 mm ang lapad at 37 mm ang taas sa pangkalahatan, na may knuckle span na 23 mm. Ang dalawang dahon ay walang simetriko — 14.5 mm sa isang gilid at 11.5 mm sa kabilang panig. Ang diameter ng bariles ay Φ5 mm.

Q2: Paano naka-install ang CL252?

Ang pag-install ay sa pamamagitan lamang ng screw mounting — walang welding. Ang bawat dahon ay may dalawang Φ5.2 mm countersunk hole (Φ8×90°), na nagbibigay ng apat na fixing point sa kabuuan. Ang mga flat-head na tornilyo ay umupong kapantay sa ibabaw ng dahon pagkatapos i-install.

Q3: Anong mga materyales ang magagamit?

Ang CL252 ay may galvanized carbon steel at 304 stainless steel na may vibratory polish finish. Ang carbon steel ay nababagay sa panloob, tuyong kapaligiran; hindi kinakalawang na asero ay ang mas mahusay na pagpipilian para sa mahalumigmig o panlabas na enclosure application.

Q4: Ano ang vibratory polishing?

Ang vibratory polishing ay isang proseso ng pag-tumbling na nag-aalis ng mga burr at matutulis na gilid mula sa ibabaw ng bahagi, na nag-iiwan ng pare-parehong low-sheen matte finish. Hindi ito brushed o mirror finish. Sa bersyon na hindi kinakalawang na asero ng CL252, nagbibigay ito ng pare-parehong pang-industriya na anyo nang walang mapanimdim o itinuro na mga marka sa ibabaw.

Q5: Ang dalawang dahon ba ay mapagpapalit sa pagitan ng pinto at frame?

Hindi - ang mga dahon ay walang simetriko (14.5 mm at 11.5 mm), kaya ang mas malawak at makitid na mga gilid ay naayos. Siguraduhing i-orient ang bisagra gamit ang tamang dahon laban sa panel ng pinto at frame bago mag-drill o ayusin.

Q6: Anong mga uri ng cabinet ang angkop para sa CL252?

Ang CL252 industrial cabinet hinge ay ginagamit sa mga electrical distribution panel door, switchgear enclosure, control cabinet door, at general industrial equipment cabinet — partikular na kung saan mas gusto ang compact, screw-mounted hinge at sapat na ang 90° opening angle.
