Weld-On Parliament Pivot Hinge

Para sa mga wholesale na sourcing panel door hinges mula sa Yitai Lock, ang Weld-On Parliament Pivot Hinge ay may labing-isang variant na sumasaklaw sa mga panloob at panlabas na uri ng thread, mga laki ng M6 at M8, pinagsama at nababakas na mga configuration ng pin, at parehong 201 at 304 stainless steel. Ang pinagsamang uri ay may nakapirming pin na angkop sa mga permanenteng pag-install; ang detachable type ay nagtatampok ng side-exit pin na maaaring bunutin upang alisin ang pinto nang walang mga tool, na siyang mas karaniwang pagpipilian para sa mga enclosure na nangangailangan ng pana-panahong pagtanggal ng pinto sa panahon ng pagpapanatili o pag-install.

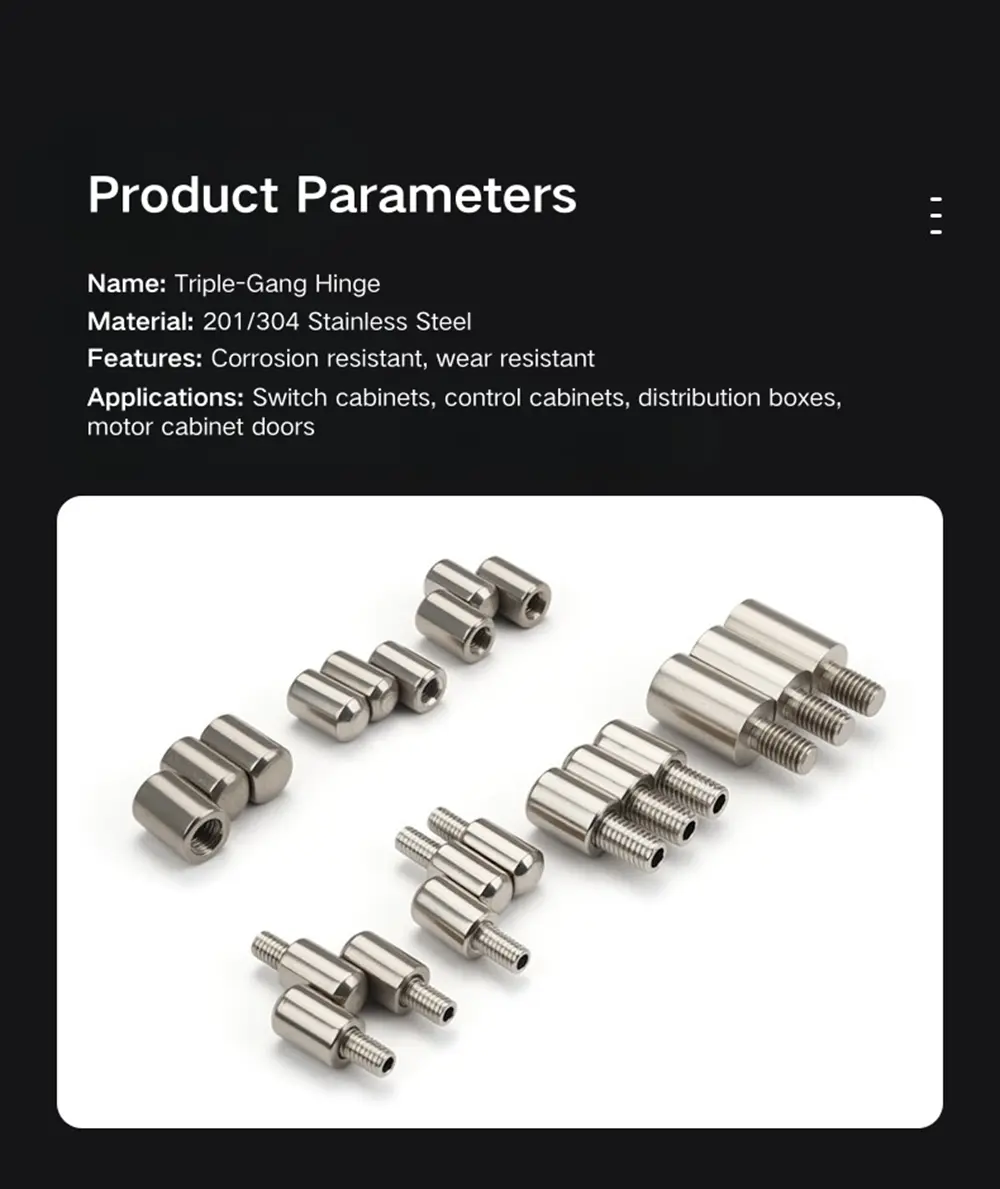

Modelo ng produkto	M8/10/12/14/16 Surface Hinge
materyal	Bakal/201 Stainless Steel/304 Stainless Steel
maaaring pumili ng kulay	Hindi kinakalawang na asero/Itim
Paggamit	Angkop para sa iba't ibang uri ng switch cabinet, control box, atbp

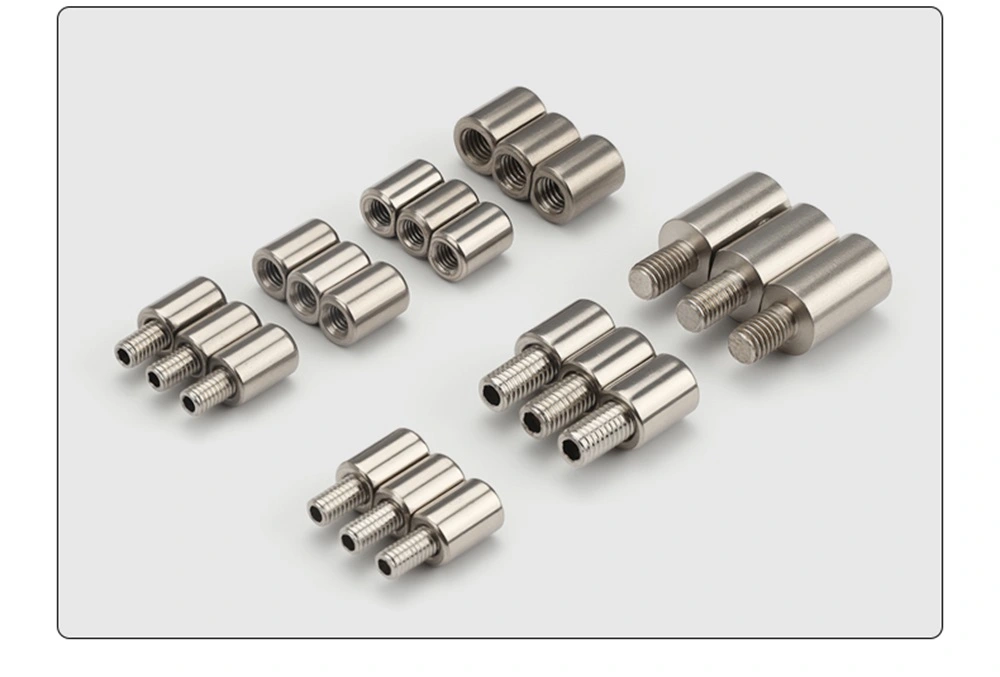

Mga Pagpipilian sa Modelo at Mga Uri ng Thread

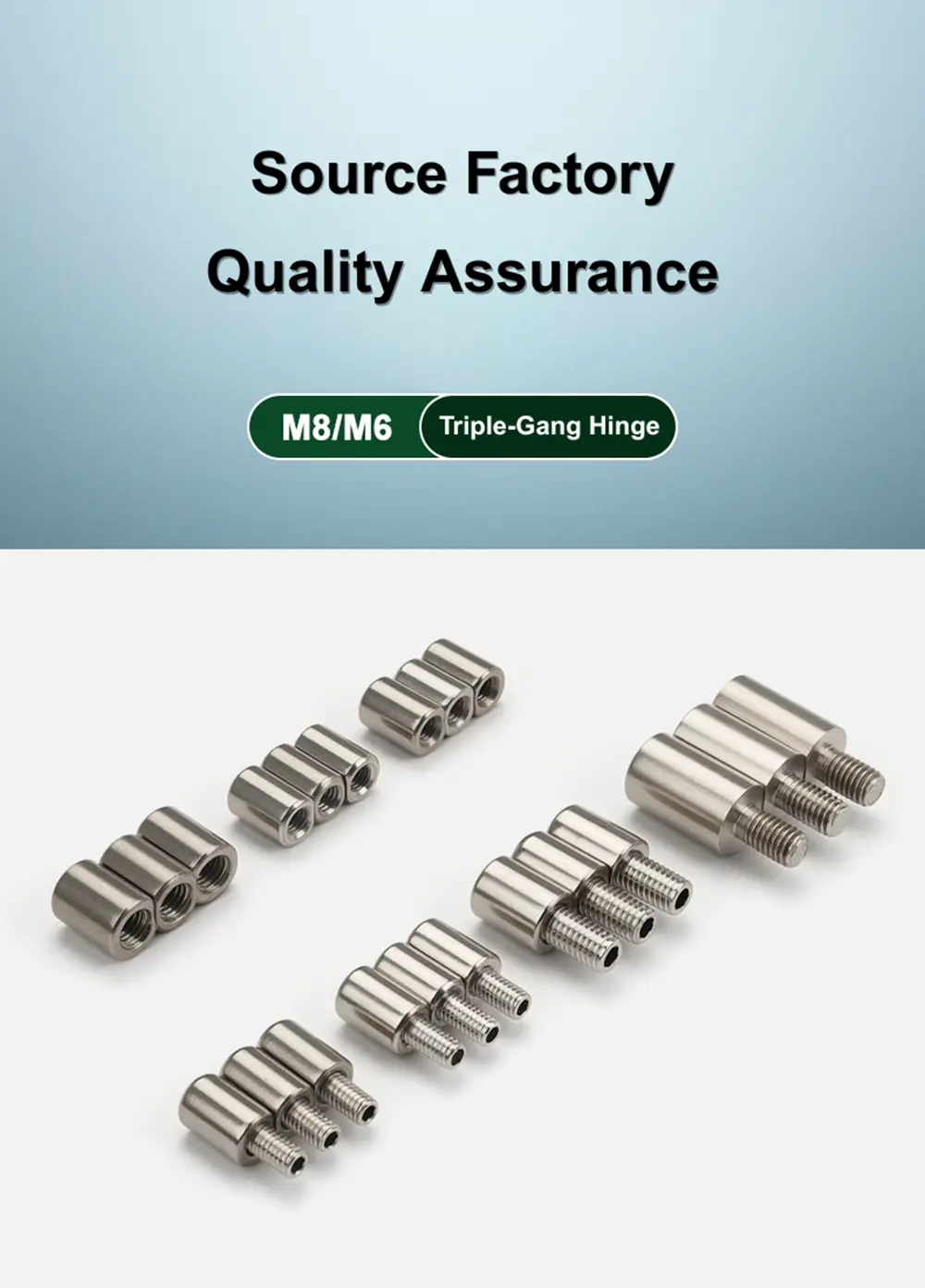

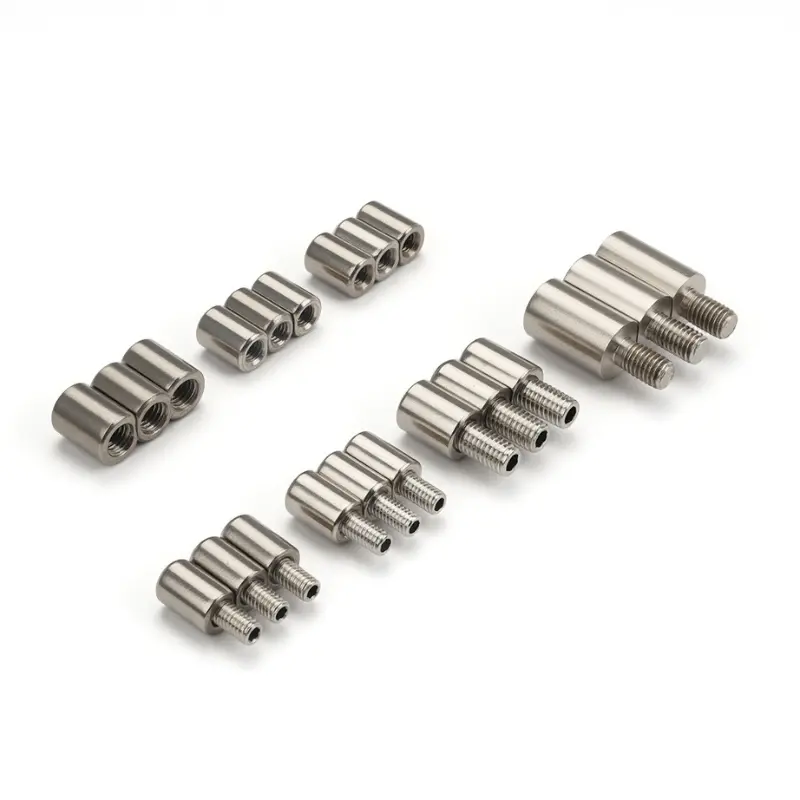

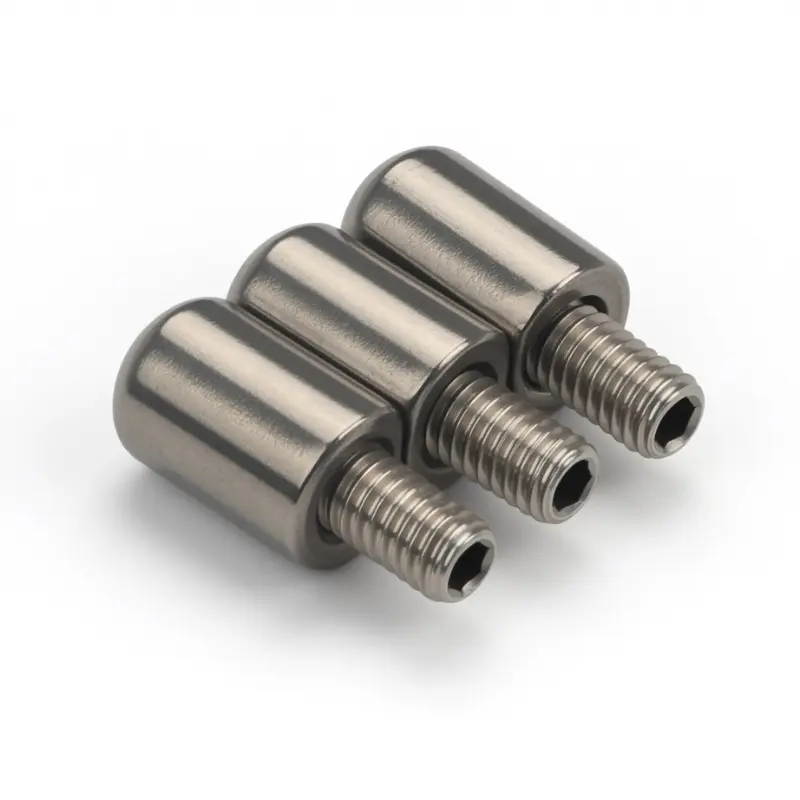

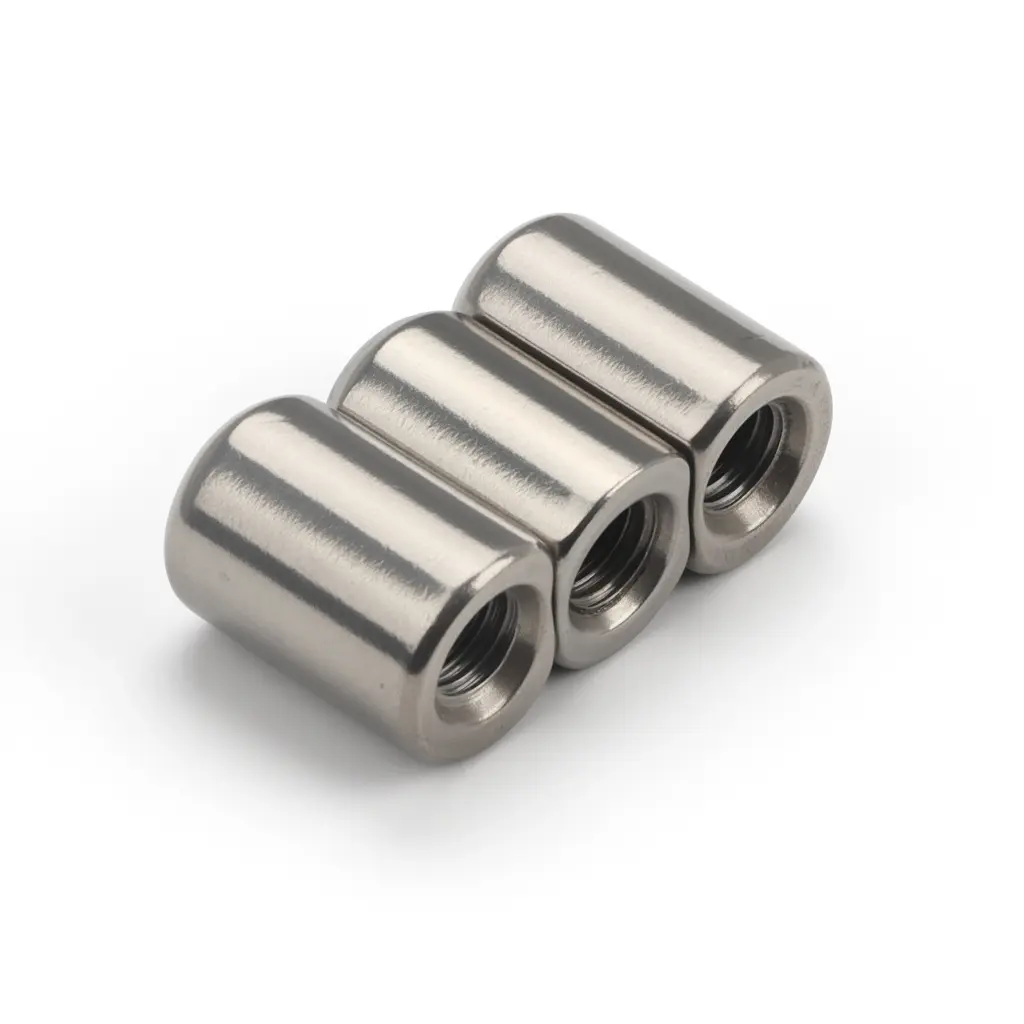

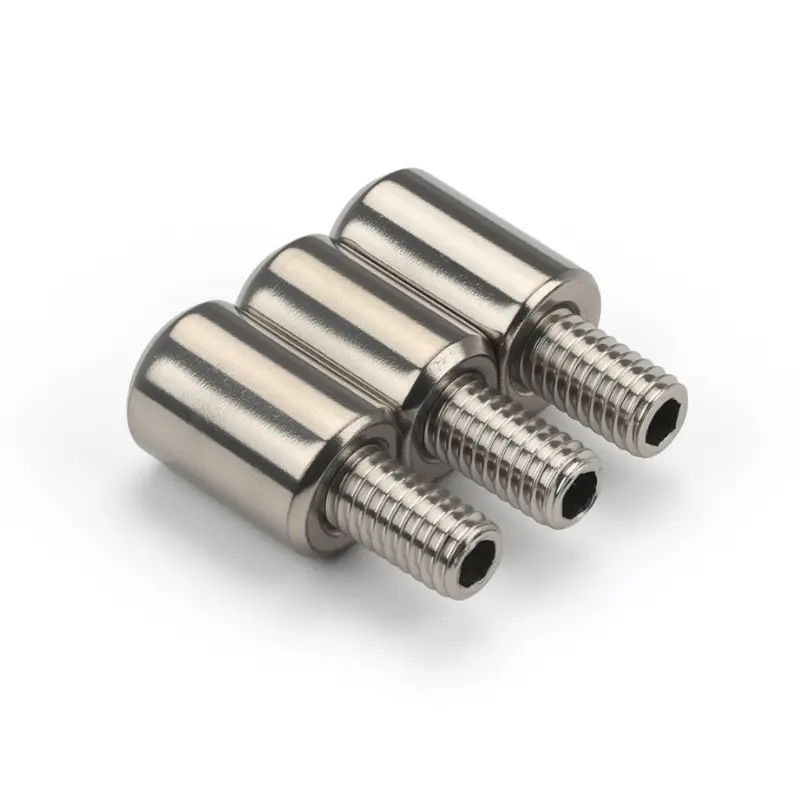

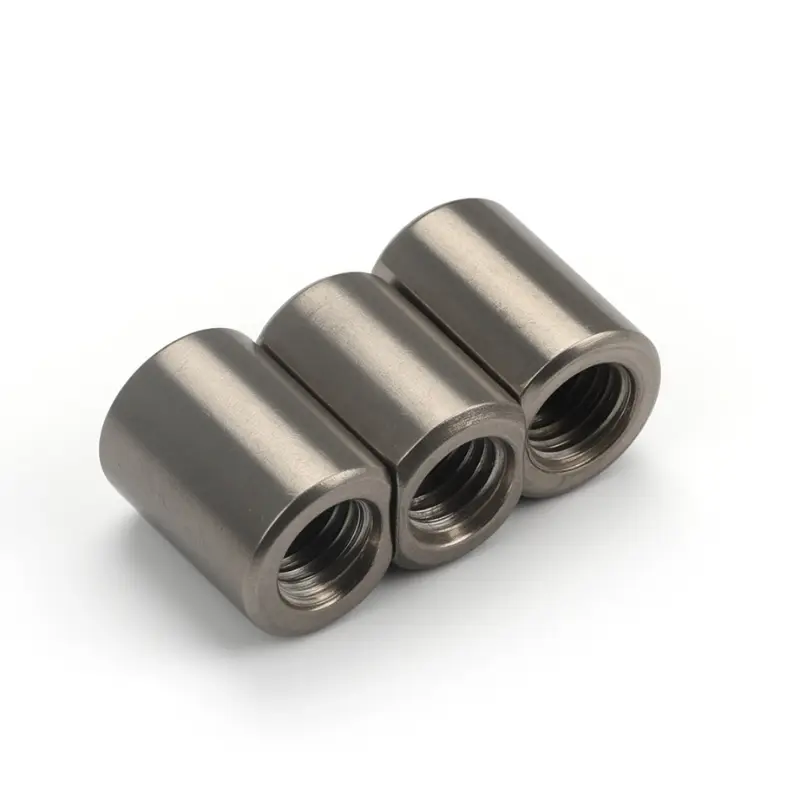

Ang Weld-On Parliament Pivot Hinge ay inaalok sa mga internal at external na bersyon ng thread sa parehong laki ng M6 at M8. Ang panlabas na uri ng sinulid ay may nakausli na may sinulid na stud sa mounting end na direktang dumudugtong sa isang tapped na butas sa panel o frame ng pinto. Ang panloob na uri ng thread ay may sinulid na socket sa mounting end na tumatanggap ng bolt mula sa panel side. Parehong umaakit sa mounting surface sa pamamagitan ng threading at pagkatapos ay sinigurado sa pamamagitan ng welding para sa isang permanenteng, matatag na pag-install.

Sa loob ng hinge range, ang M6 external thread integrated type at M6 internal thread integrated type ay ang mga fixed-pin na variant — ang pin ay bahagi ng hinge body at hindi maaaring alisin. Nababakas ang lahat ng iba pang variant, na may butas sa gilid sa pamamagitan ng bariles na nagbibigay-daan sa pag-slide ng pin kapag kailangang tanggalin ang pinto. Ang M8×16 external thread na variant ay ang pinakamahabang opsyon sa stud sa hanay, na angkop sa mga panel na may mas malawak na mounting depth.

Istraktura at Mga Sukat

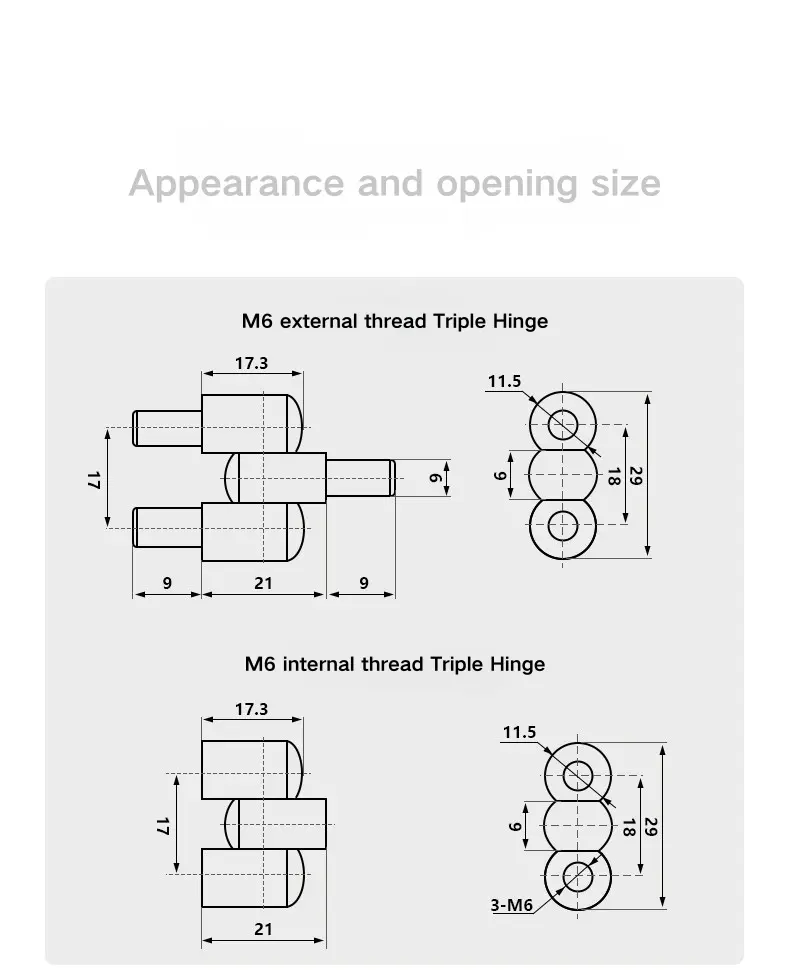

Ang M6 Weld-On Parliament Pivot Hinge ay may kabuuang haba na 17.3 mm na may 21 mm center barrel span. Ang panlabas na bersyon ng thread ay nagdaragdag ng 9 mm na mga extension ng stud sa bawat dulo, na nagbibigay ng kabuuang spread na 39 mm. Ang triple barrel stack ay may sukat na 29 mm sa kabuuang taas sa tatlong seksyon ng 9 mm, 18 mm, at ang tuktok na buko, na may 11.5 mm na lapad ng barrel at 6 mm na diameter ng pin.

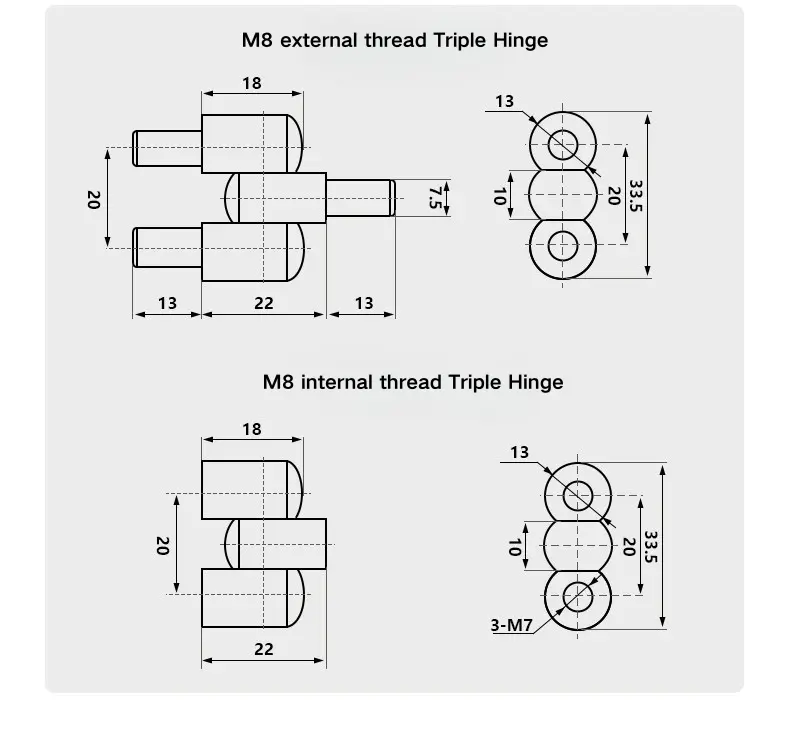

Ang M8 pivot hinge ay proporsyonal na mas malaki, na may 18 mm na haba ng katawan at 22 mm na gitnang span. Ang panlabas na bersyon ng thread ay nagdaragdag ng 13 mm stud extension sa bawat panig para sa kabuuang spread na 48 mm. Ang triple barrel stack ay tumatakbo ng 33.5 mm sa kabuuang taas sa tatlong seksyon — 10 mm, 20 mm, at ang tuktok na buko — na may 13 mm na lapad ng bariles at 7.5 mm na diameter ng pin. Ang internal na thread na M8 na variant ay gumagamit ng 3×M7 threaded sockets.

Pag-install at Configuration ng Pin

Ang Weld-On Parliament Pivot Hinge ay naka-install sa pamamagitan ng pag-thread ng stud o socket end sa door panel o frame mounting point, pagkatapos ay hinang upang maayos ang posisyon nang permanente. Ang kumbinasyong ito ng thread engagement at welding ay nagbibigay ng secure na mount na humahawak sa parehong rotational load ng door cycling at anumang lateral forces sa hinge habang ginagamit.

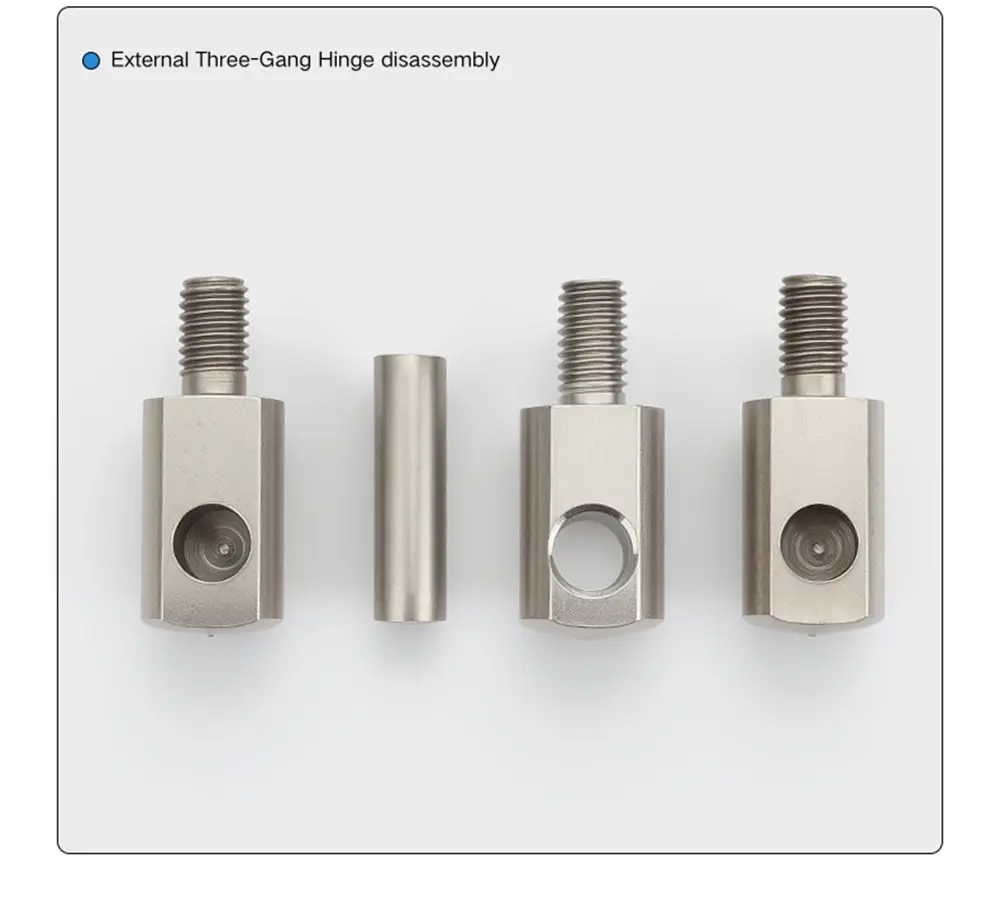

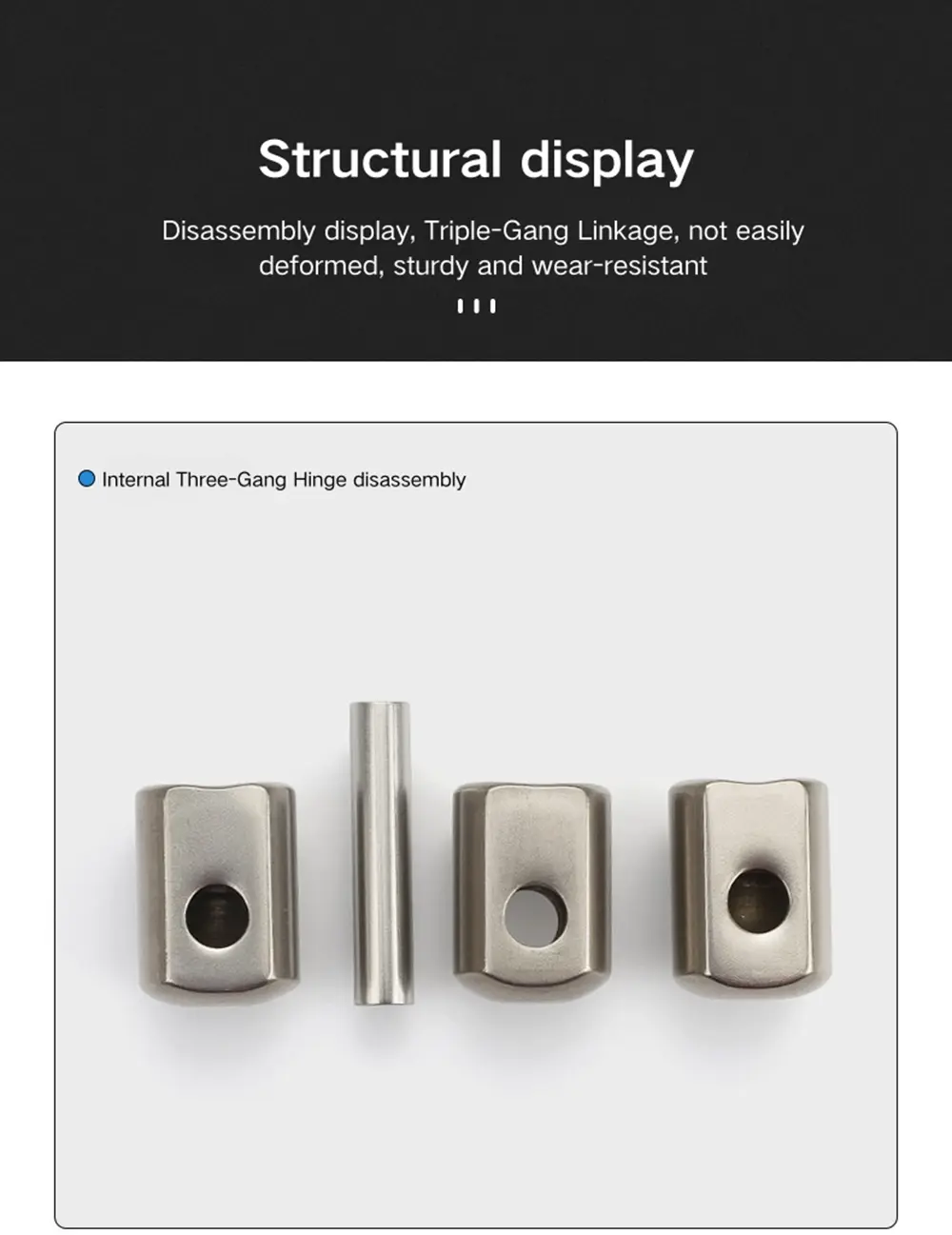

Para sa mga detachable na bersyon ng unit na ito, ang pin ay lalabas sa gilid na butas sa katawan ng bariles at maaaring bunutin upang alisin ang pinto mula sa frame nang hindi naaabala ang welded mount. Ang pinagsamang mga bersyon ay walang butas sa gilid; ang pin ay naayos sa loob ng bariles at ang bisagra ay hindi idinisenyo para sa pag-alis ng pinto. Ang pagpili sa pagitan ng integrated at detachable ay nakasalalay sa kung ang pag-aalis ng pinto ay isang kinakailangan sa panahon ng buhay ng serbisyo ng enclosure.

Materyal at Ibabaw na Tapos

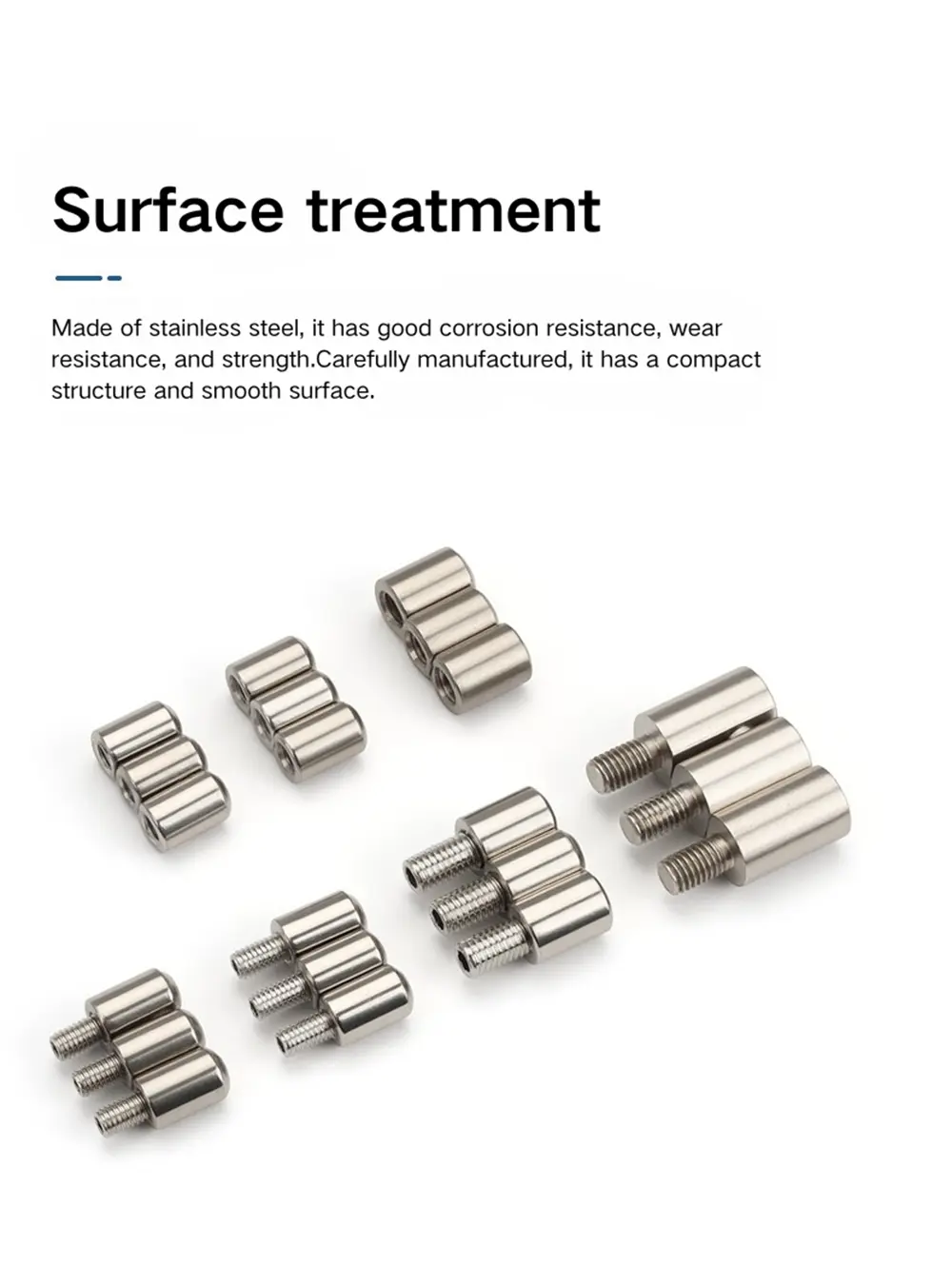

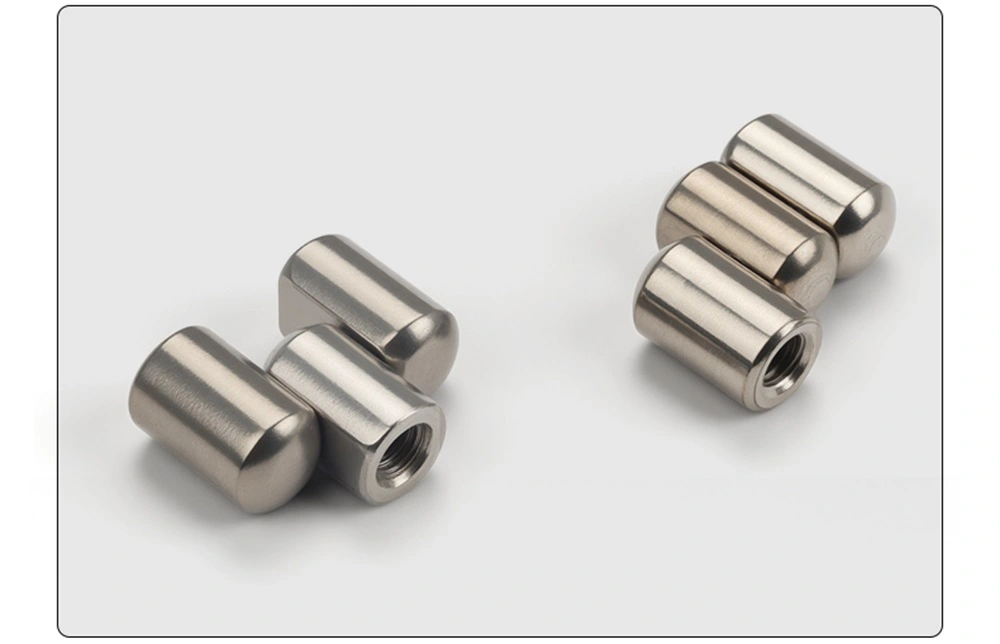

Available ang modular na ito sa 201 at 304 na hindi kinakalawang na asero, na parehong natapos sa vibratory polishing. Ang proseso ng vibratory polish ay nag-aalis ng mga burr at matutulis na gilid at nagbibigay ng pare-parehong low-sheen matte na ibabaw — hindi ito brushed o mirror finish. Parehong hitsura ang parehong mga marka pagkatapos ng buli; ang pagkakaiba ay sa corrosion resistance.

Ang 201 stainless steel ay nag-aalok ng disenteng corrosion resistance para sa panloob na power cabinet at mga application ng panel ng pamamahagi sa mga katamtamang kapaligiran, at ito ang mas cost-effective na opsyon sa buong saklaw. Ang 304 stainless steel Weld-On Parliament Pivot Hinge ay ang mas mahusay na pagpipilian para sa mga panlabas na enclosure, mahalumigmig na kapaligiran, o mga installation kung saan ang pangmatagalang corrosion resistance ay isang mahigpit na kinakailangan. Parehong available sa karamihan ng laki ng thread at mga kumbinasyon ng configuration ng pin sa hanay.

FAQ

Q1: Anong mga variant ang available sa hanay ng bisagra na ito?

Sinasaklaw ng hanay ang labing-isang variant: panloob at panlabas na thread sa mga laki ng M6 at M8, sa kabuuan ng 201 at 304 na hindi kinakalawang na asero, sa pinagsama at nababakas na mga configuration ng pin. Available din ang M8×16 external thread bilang extended stud option para sa mas malalim na pag-mount ng panel.

Q2: Ano ang pagkakaiba sa pagitan ng pinagsama at nababakas na mga uri?

Ang pinagsama-samang uri ay may nakapirming pin — hindi ito maaaring alisin at ang bisagra ay hindi idinisenyo para sa pag-disassembly ng pinto. Ang detachable type ay may side-exit hole sa pamamagitan ng barrel; dumudulas ang pin upang payagan ang pinto na maalis sa frame nang walang mga tool o nakakagambala sa welded mount.

Q3: Ano ang pagkakaiba sa pagitan ng panloob at panlabas na thread?

Ang panlabas na bersyon ng thread ay may nakausli na stud na nag-thread sa isang tapped na butas sa panel o frame. Ang panloob na bersyon ng thread ay may sinulid na socket na tumatanggap ng bolt mula sa gilid ng panel. Ang parehong ay pagkatapos ay hinangin sa lugar pagkatapos ng threading para sa isang permanenteng pag-install.

Q4: Paano naka-install ang bisagra na ito?

Kasama sa pag-install ang pag-thread ng stud o socket end sa door panel o frame mounting point, pagkatapos ay welding para maayos ang bisagra nang permanente. Ang kumbinasyon ng thread engagement at welding ay nagpapanatili sa bisagra na matatag sa ilalim ng parehong rotational door load at lateral forces.

Q5: Ano ang mga pangunahing sukat para sa M6 at M8 na bersyon?

Ang M6 Weld-On Parliament Pivot Hinge body ay 17.3 mm ang haba na may 21 mm center span at 6 mm pin diameter. Ang triple barrel stack ay 29 mm ang taas at 11.5 mm ang lapad. Ang bersyon ng M8 ay may 18 mm body, 22 mm center span, 7.5 mm pin diameter, at 33.5 mm barrel stack height sa 13 mm ang lapad.

Q6: Ano ang vibratory polishing?

Ang vibratory polishing ay isang proseso ng pag-tumbling na nag-aalis ng mga burr at matutulis na gilid mula sa ibabaw ng bahagi, na gumagawa ng pare-parehong low-sheen matte finish. Hindi ito brushed o mirror finish. Parehong 201 at 304 na hindi kinakalawang na bersyon ng bisagra na ito ay dumadaan sa parehong proseso ng vibratory polish.

Q7: Aling grade na hindi kinakalawang na asero ang dapat kong piliin?

Ang 201 stainless steel ay nababagay sa karaniwang panloob na power cabinet at mga application ng panel ng pamamahagi kung saan ang pagkakalantad sa kaagnasan ay katamtaman. Ang 304 na hindi kinakalawang na asero ay ang pinakamahusay na pagpipilian para sa mga panlabas na enclosure, mga kapaligiran na may mataas na kahalumigmigan, o mga pag-install kung saan ang pangmatagalang corrosion resistance ay isang mahirap na pangangailangan.
