90 Degree Bend Cabinet Hinge

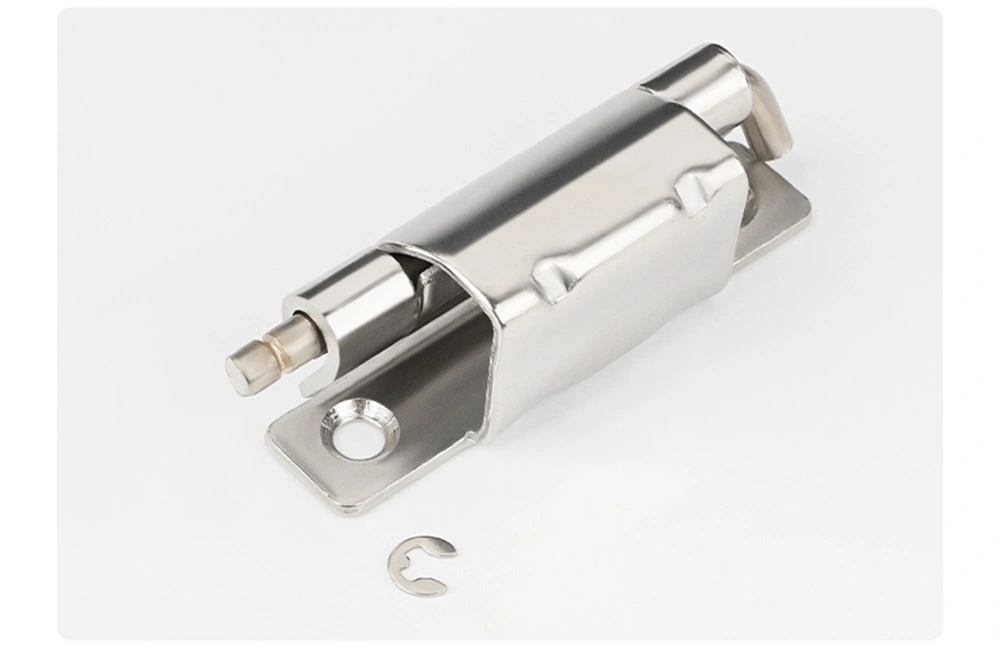

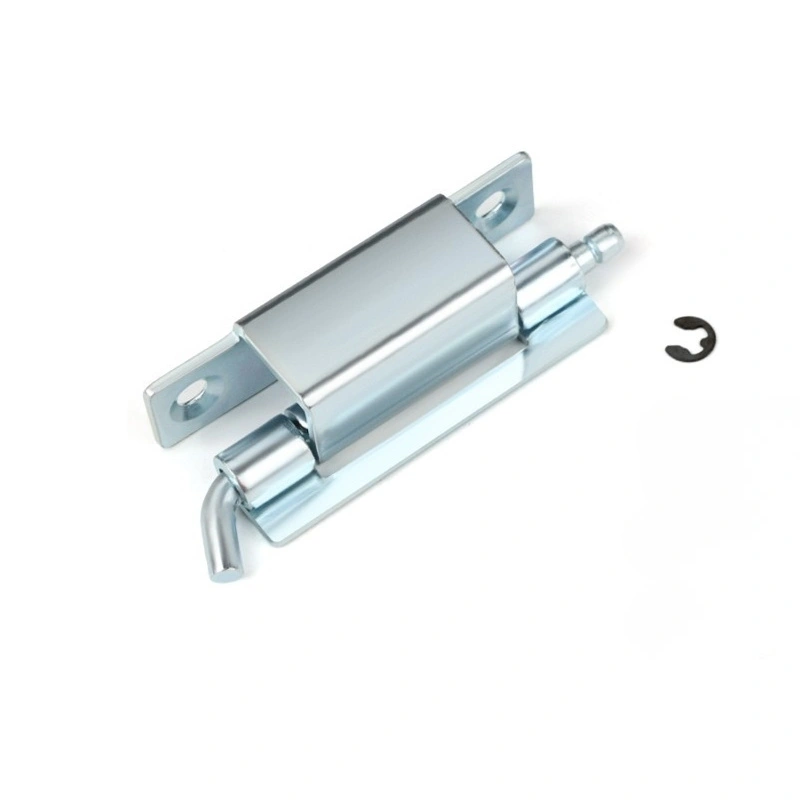

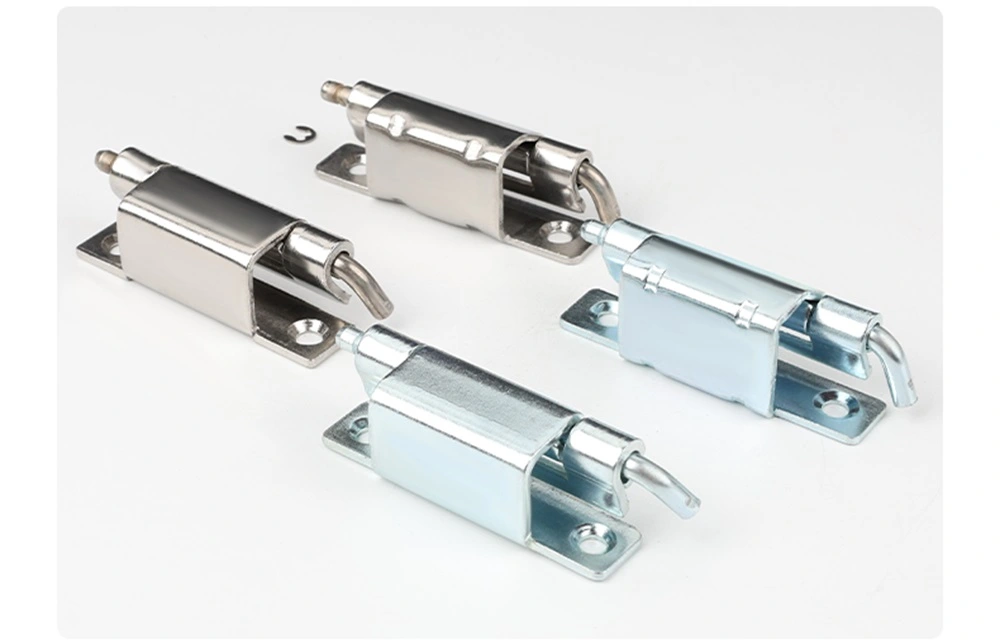

Para sa mga mamimili na kumukuha ng mga nakatagong bisagra ng enclosure mula sa Yitai Lock, ang 90 Degree Bend Cabinet Hinge CL275 series ay sumasaklaw sa dalawang opening angle sa tatlong modelo nito — 120° sa CL275-1, at 90° sa parehong CL275-2 at CL275-3. Ang CL275-2 at CL275-3 ay may parehong pahalang na footprint ngunit magkaiba sa kanilang mga lateral na dimensyon, kaya ang pagpili sa pagitan ng mga ito ay bumaba sa partikular na panel ng pinto at frame geometry ng iyong enclosure. Ang tatlo ay gumagamit ng Φ5 mm barrel na may Φ4 open retaining ring para sa pin retention.

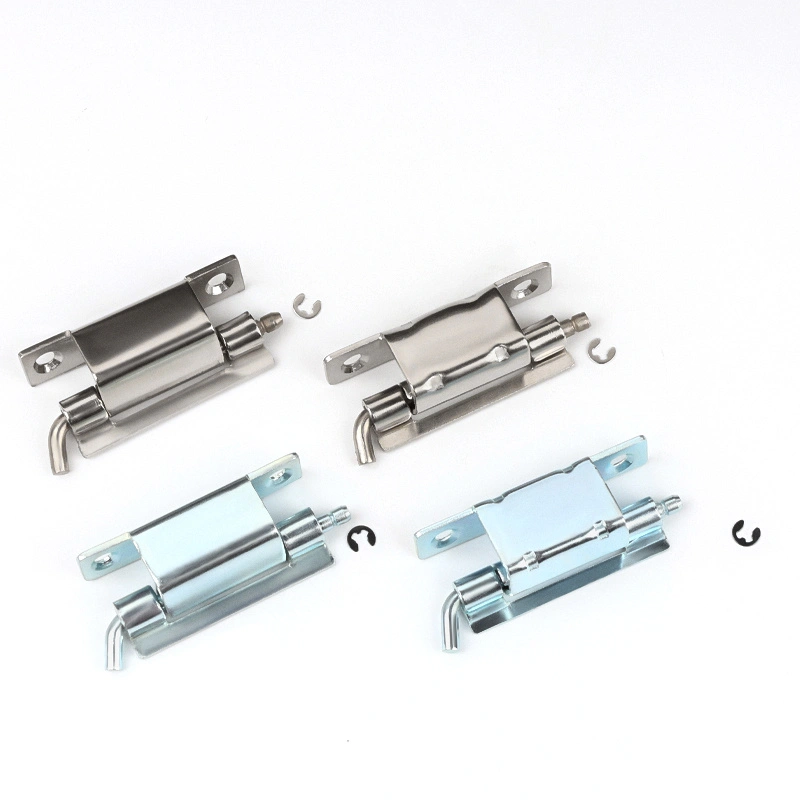

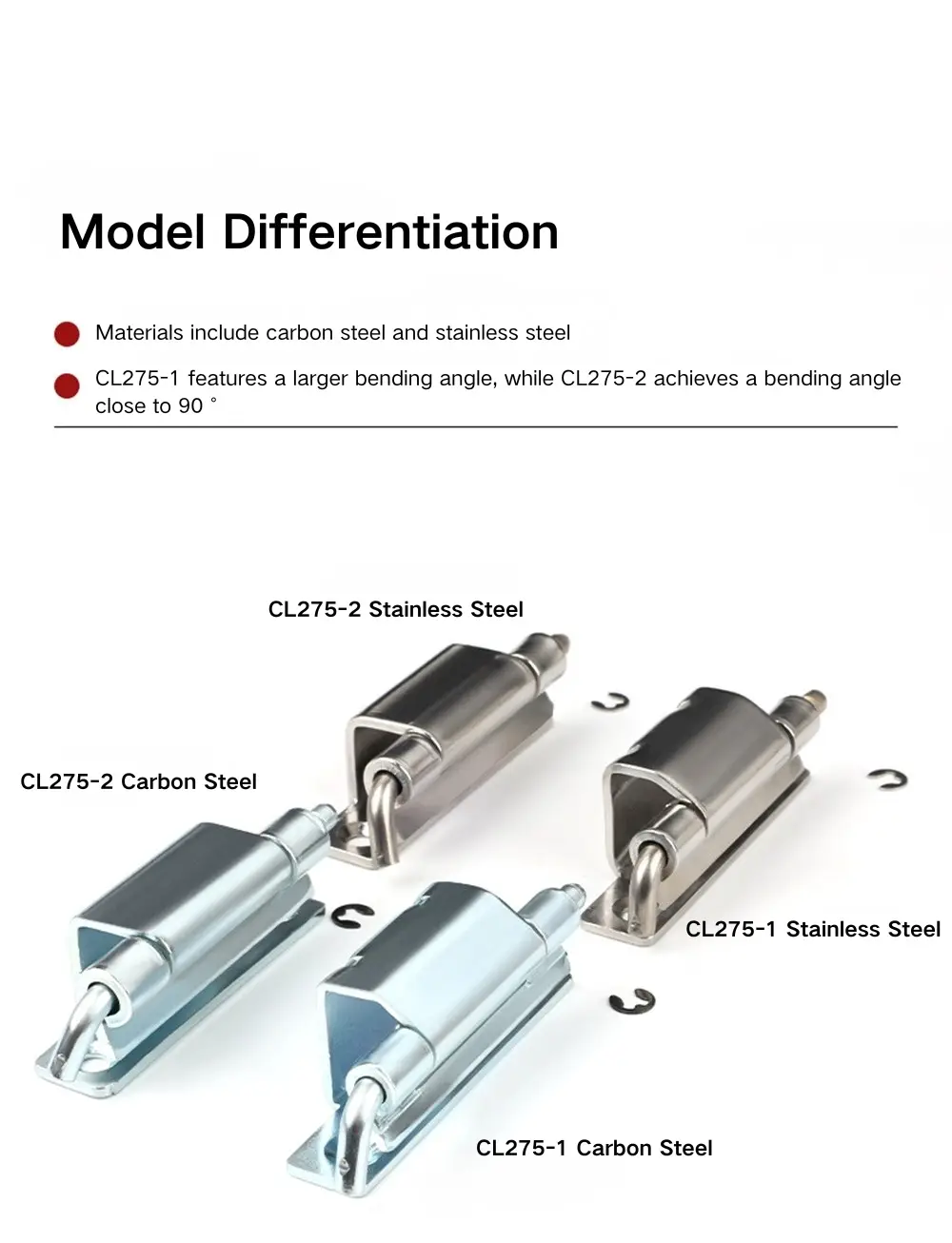

Mga Pagpipilian sa Modelo at Mga Dimensyon

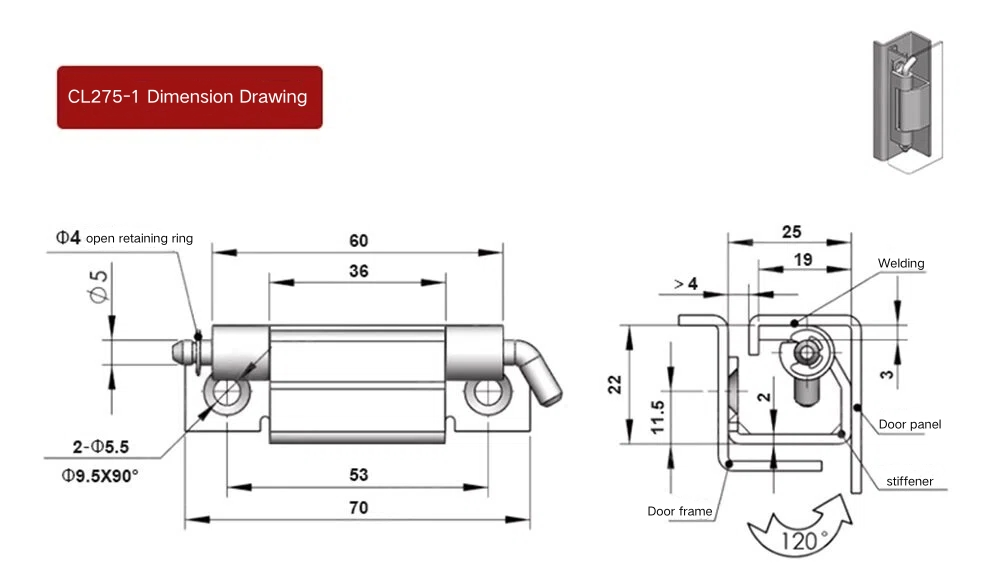

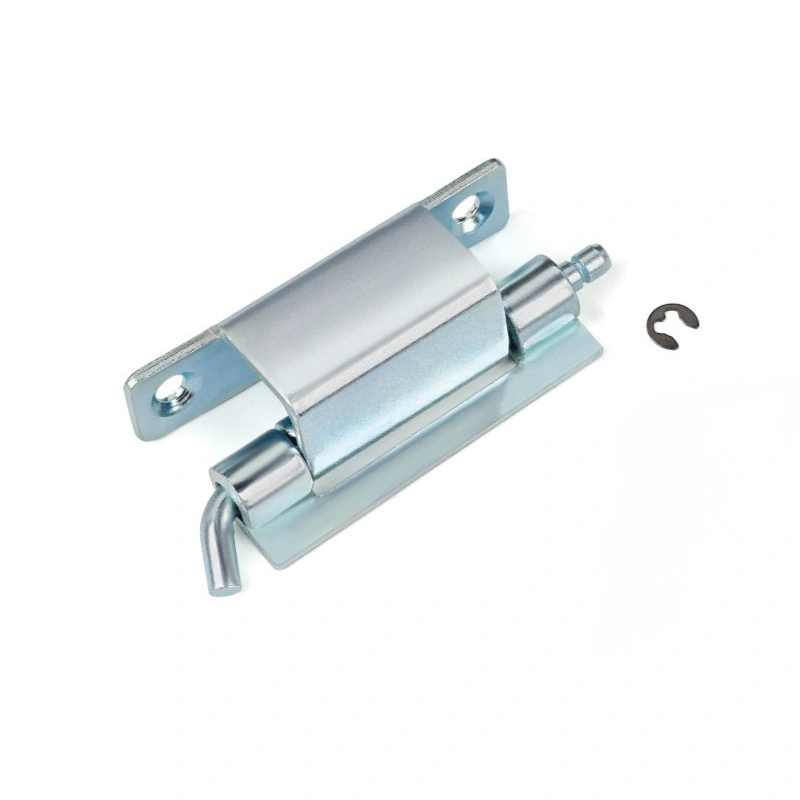

Ang 90 Degree Bend Cabinet Hinge CL275-1 ay ang pinakamalaking modelo, na may kabuuang haba na 70 mm at isang hinge body na 60 mm. Ang panloob na span sa pagitan ng mga mounting wing ay 53 mm, ang barrel diameter ay Φ5 mm, at ang dalawang mounting hole ay Φ5.5 mm na may Φ9.5×90° countersink. Ang CL275-1 ay bumubukas sa 120°, na ginagawa itong tamang pagpili kung saan kailangan ng mas malawak na door swing.

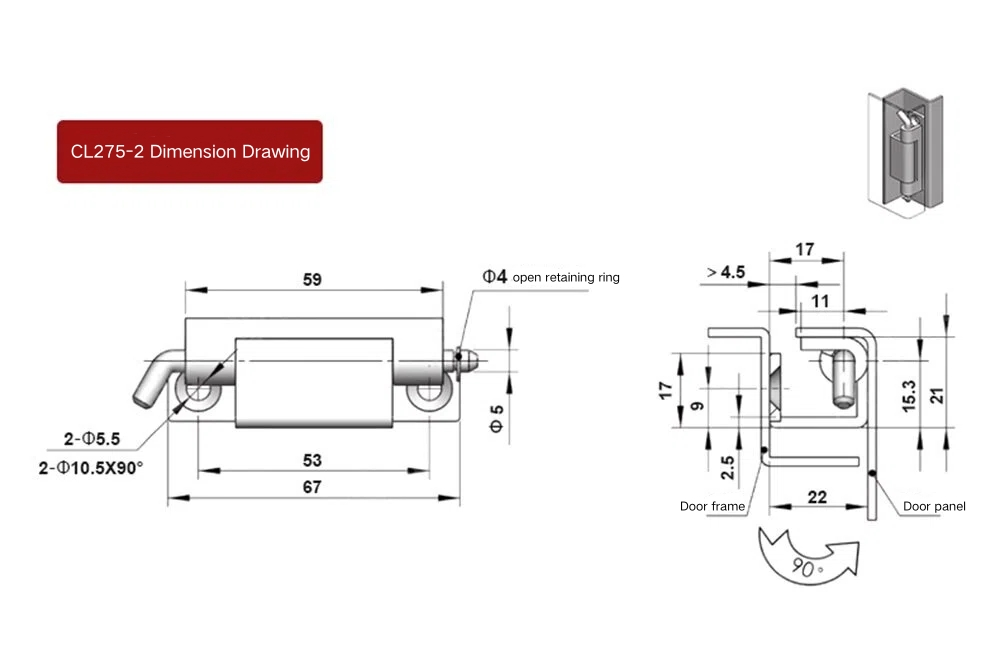

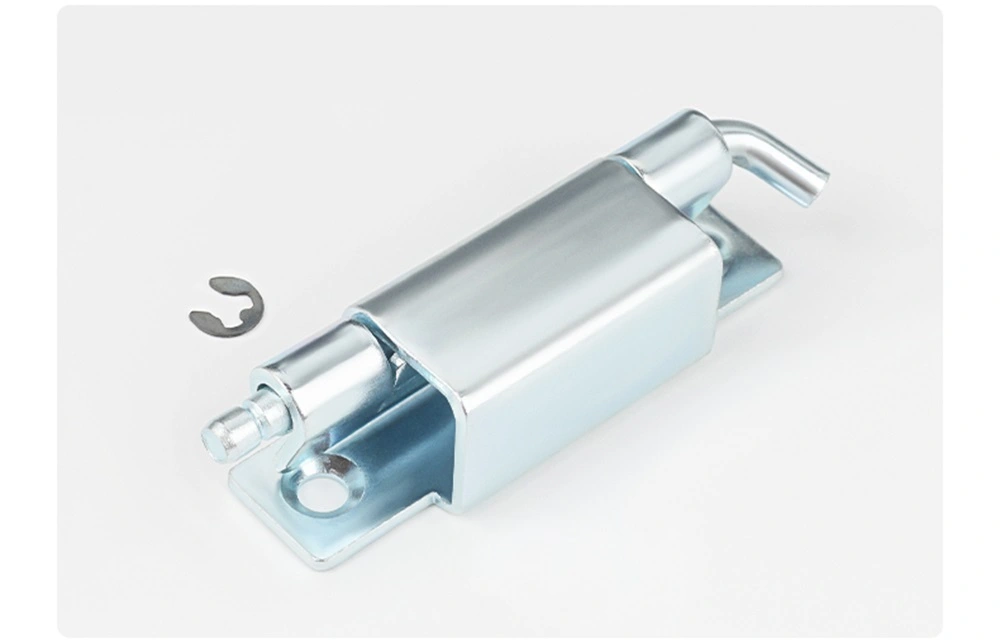

Ang CL275-2 at CL275-3 ay parehong nakabukas sa 90° at nagbabahagi ng 53 mm inner span at Φ5 mm barrel, ngunit naiiba sa kanilang pangkalahatang mga sukat at mga pagsasaayos ng butas. Ang CL275-2 ay may kabuuang haba na 67 mm na may 59 mm na katawan at gumagamit ng dalawang Φ5.5 mm na butas sa tabi ng dalawang Φ10.5×90° countersink hole. Ang CL275-3 ay may 60 mm na katawan at kabuuang haba na 67 mm na may dalawang Φ5.2 mm na mounting hole. Ang lateral profile ng CL275-3 ay iba rin sa CL275-2, na may lalim sa pagkakadikit ng door frame na 19.3 mm at kabuuang lateral na taas na 20.2 mm — mga detalyeng mahalaga kapag inilalagay ang 90 Degree Bend Cabinet Hinge sa isang partikular na frame channel.

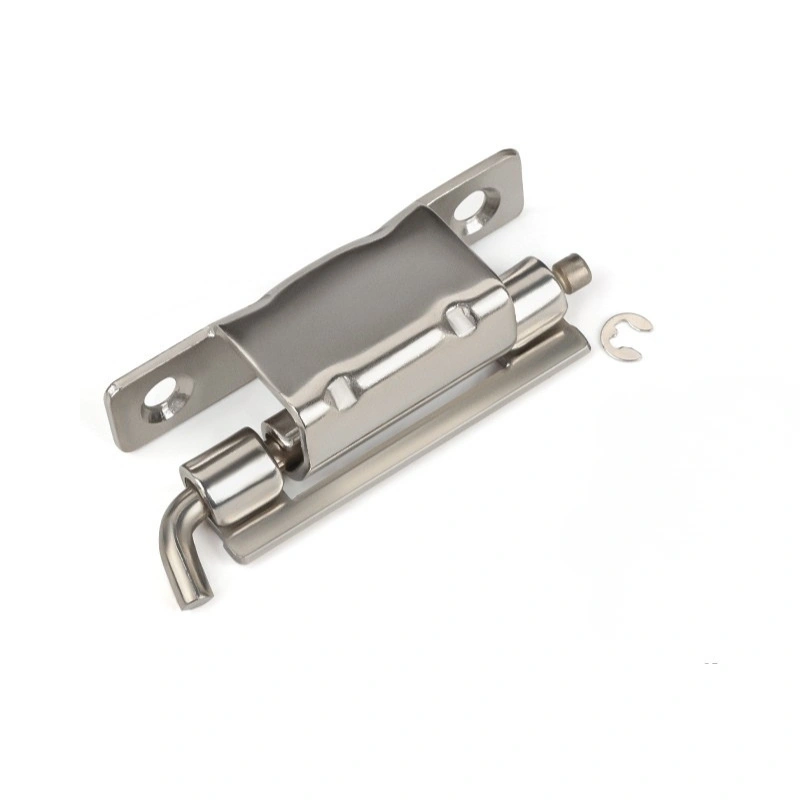

Istraktura at Pag-install

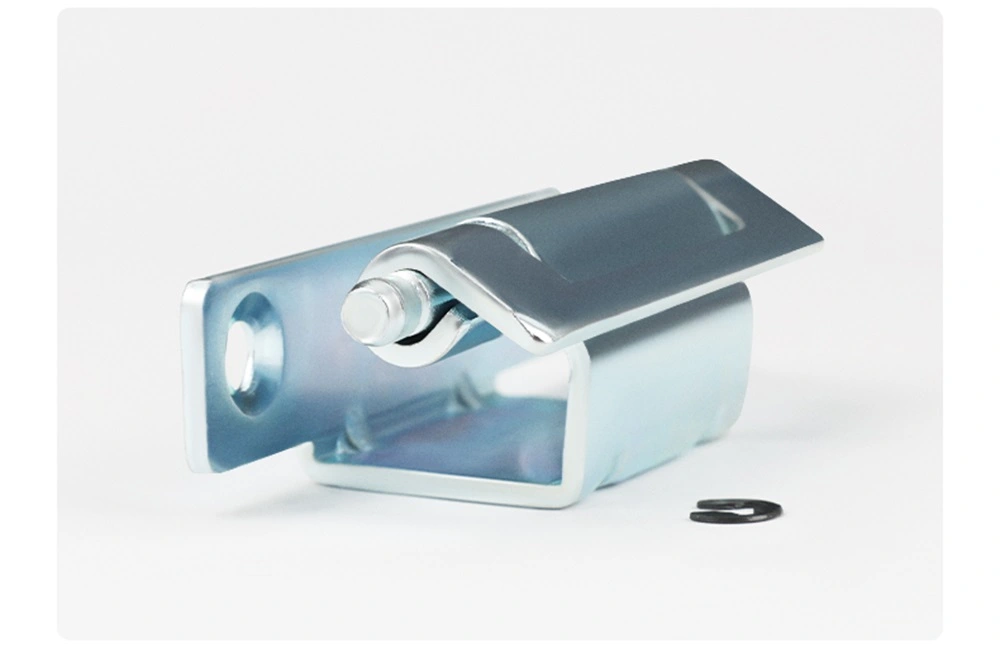

Ang lahat ng tatlong modelo ng 90 Degree Bend Cabinet Hinge ay na-install sa pamamagitan ng welding. Ang baluktot na disenyo ng pakpak ay nangangahulugang isang gilid ng mga upuan ng bisagra laban sa loob ng channel ng frame ng pinto at ang isa ay laban sa panel ng pinto, na ang barrel ng bisagra ay naka-recess sa loob ng profile ng frame sa halip na sa mukha ng cabinet. Ang nakatagong pagpoposisyon na ito ang naghihiwalay sa CL275 mula sa karaniwang bisagra na naka-mount sa ibabaw.

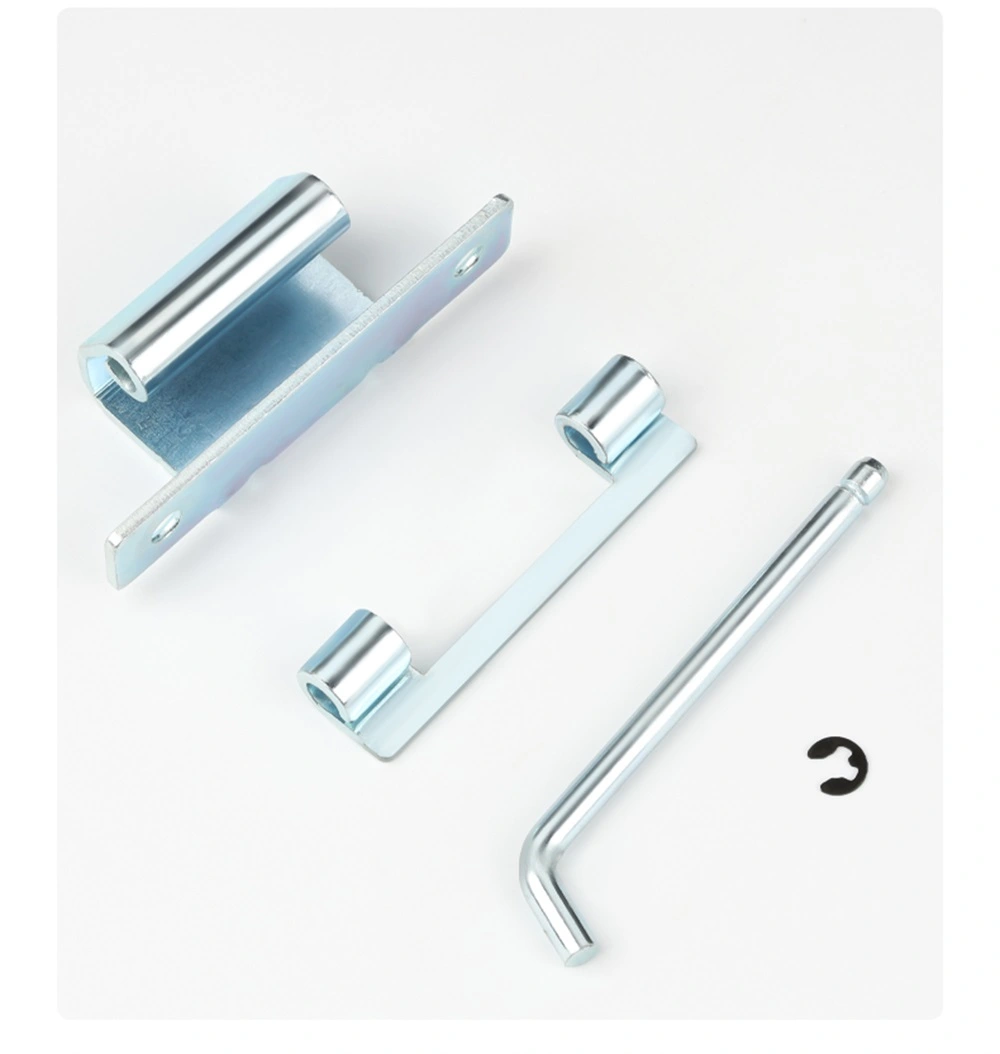

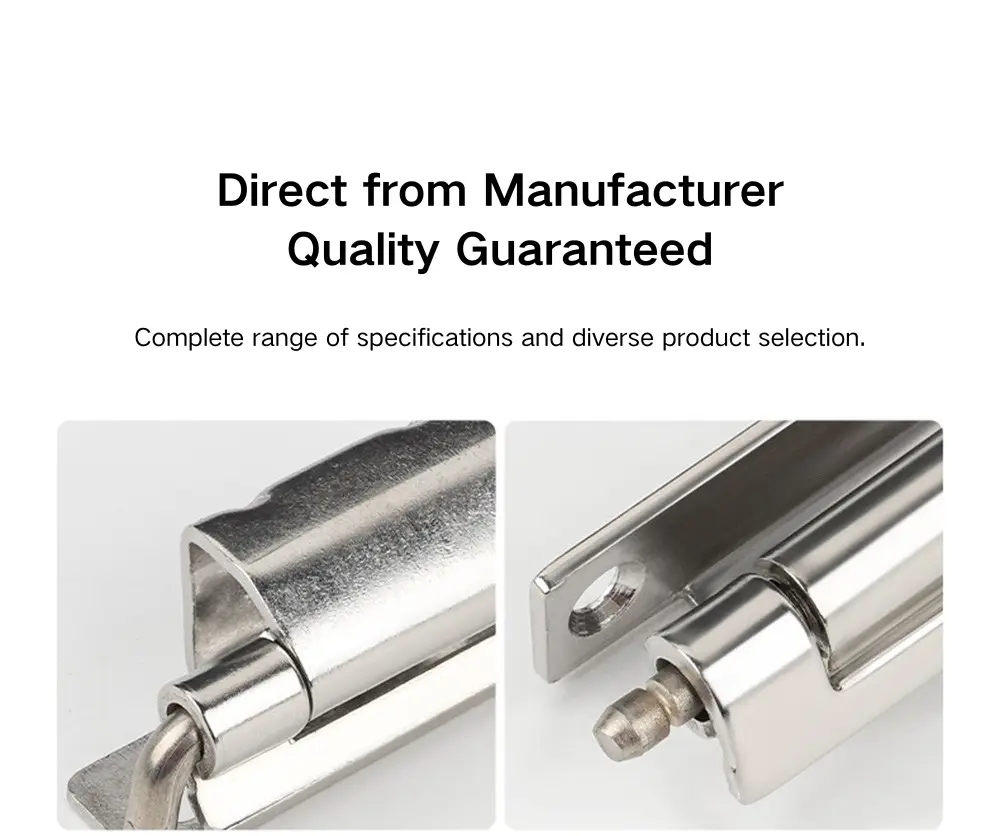

Ang 90 Degree Bend Cabinet Hinge ay gumagamit ng Φ4 open retaining ring sa lahat ng tatlong modelo upang mapanatili ang pin sa lugar habang tumatakbo. Maaaring alisin ang dahon ng pinto sa pamamagitan ng pagtanggal sa retaining ring at paghila sa pin — walang kinakailangang tool — na kapaki-pakinabang para sa mga cabinet na nangangailangan ng paminsan-minsang pagtanggal ng pinto para sa panloob na pag-access o pagpapanatili. Ang welded installation ay nagpapanatili sa nakapirming pakpak na permanenteng naka-angkla sa frame, kaya ang paulit-ulit na pag-alis ng pinto ay hindi makakaapekto sa pag-mount.

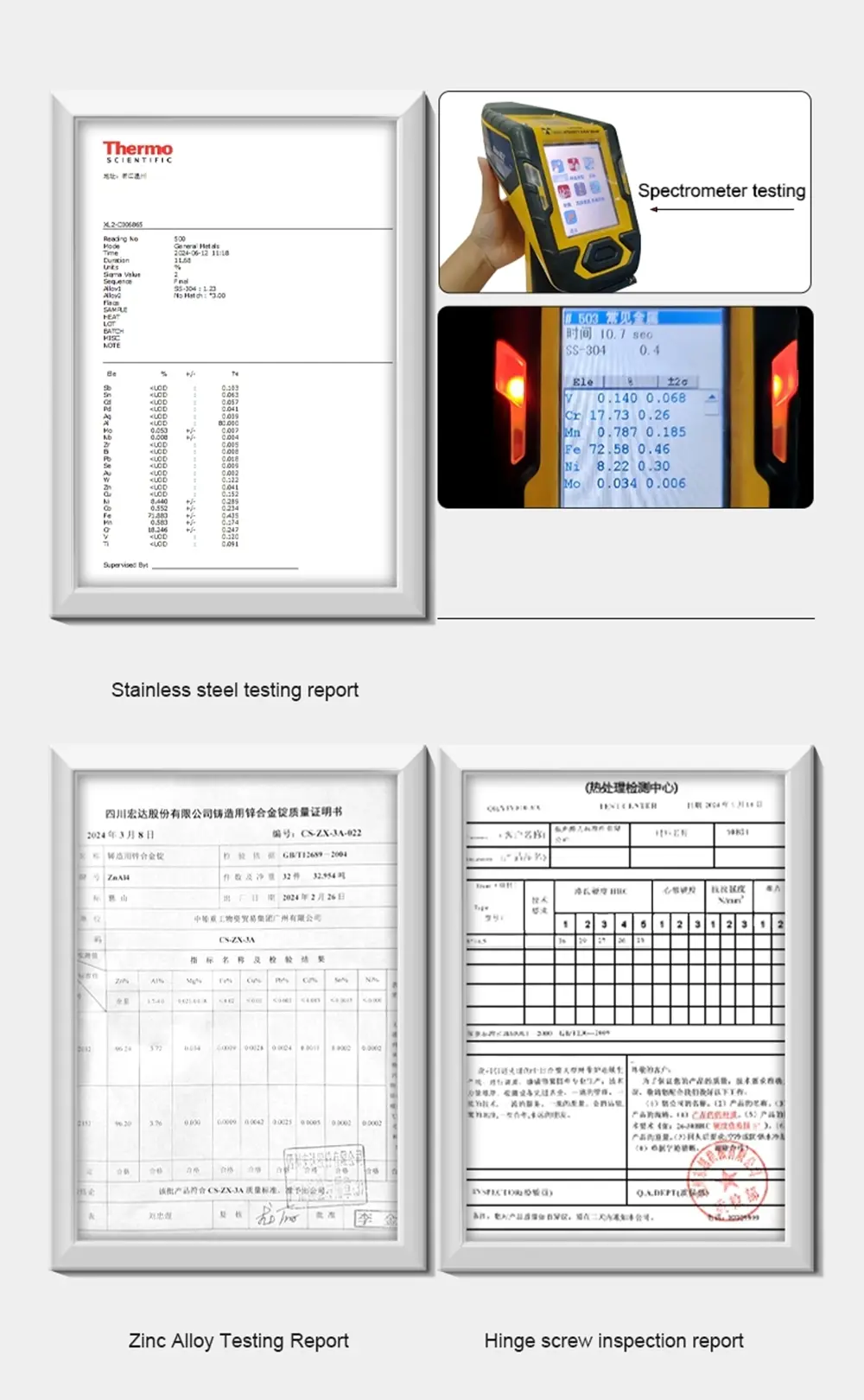

Paggamot sa Materyal at Ibabaw

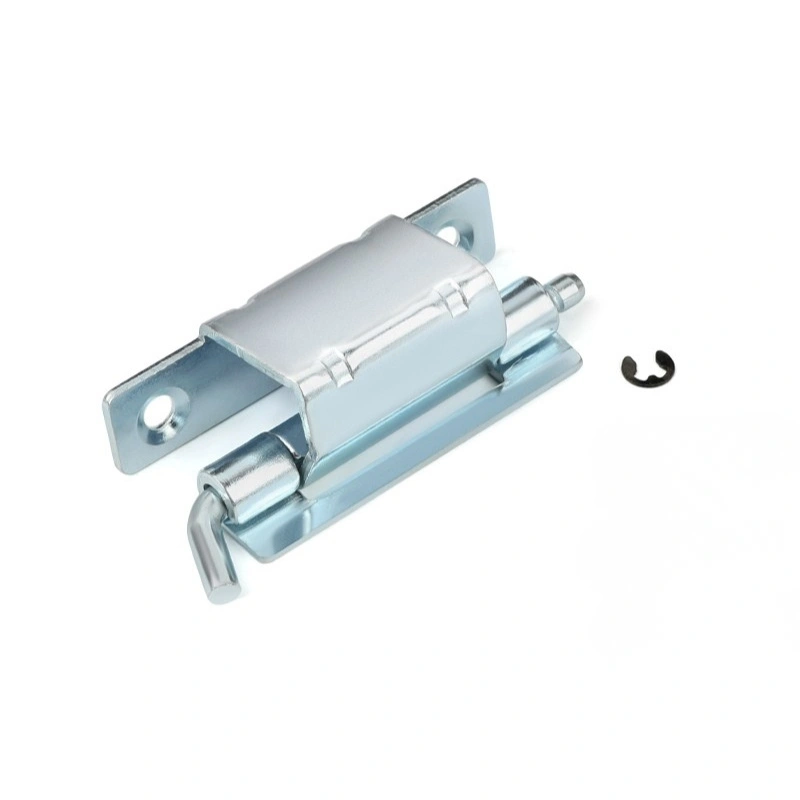

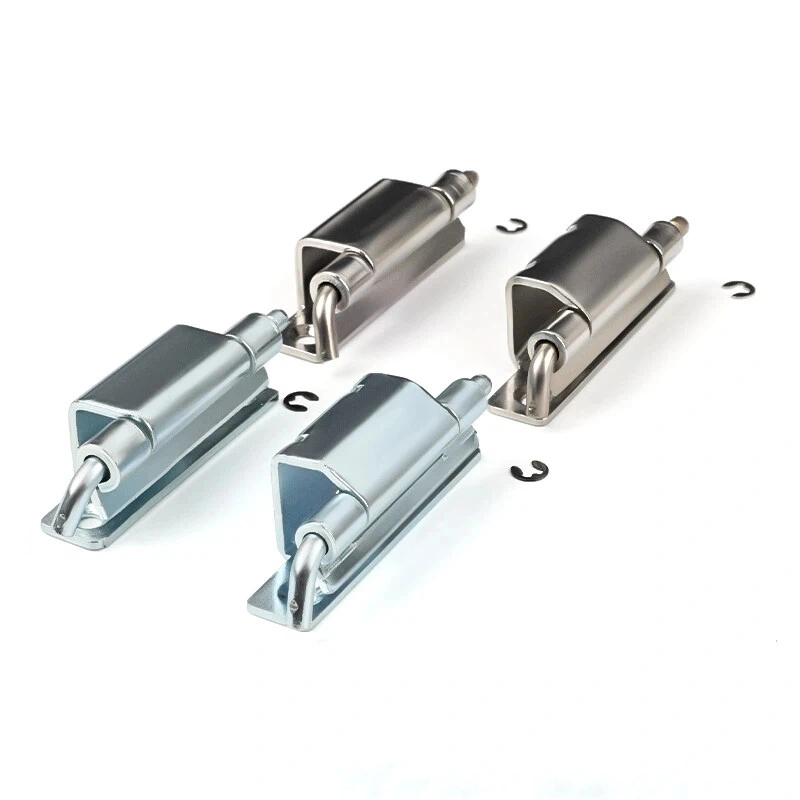

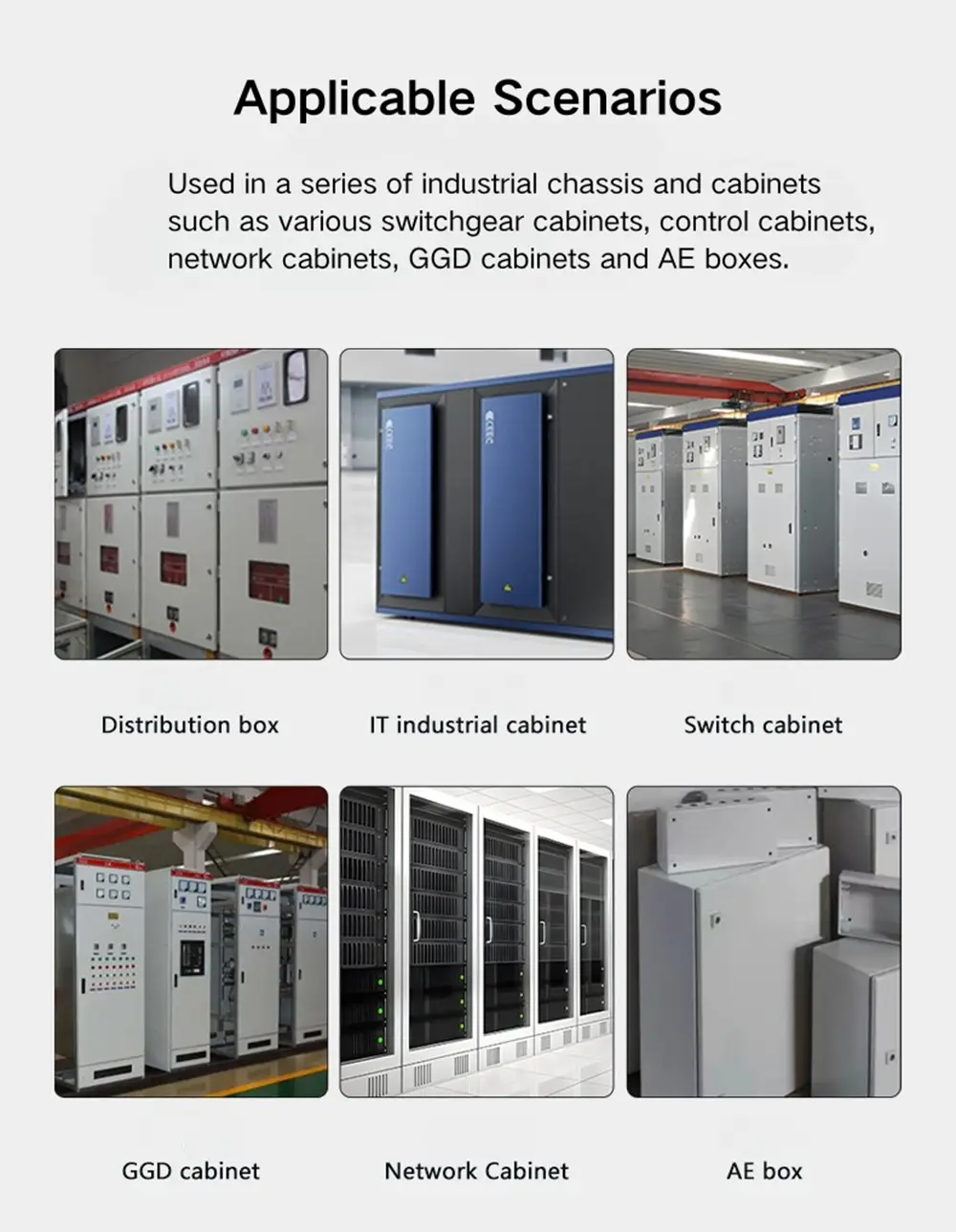

Ang 90 Degree Bend Cabinet Hinge ay available sa galvanized carbon steel at 304 stainless steel. Ang bersyon ng carbon steel ay nagdadala ng zinc plating na nagbibigay ng sapat na proteksyon sa kaagnasan para sa mga panloob na enclosure sa tuyo o kontrolado ng klima na mga kapaligiran. Ito ang karaniwang pagpipilian para sa karamihan ng mga application ng electrical cabinet at distribution box kung saan ang pag-install ay nasa loob ng bahay at ang halumigmig ay hindi isang kadahilanan.

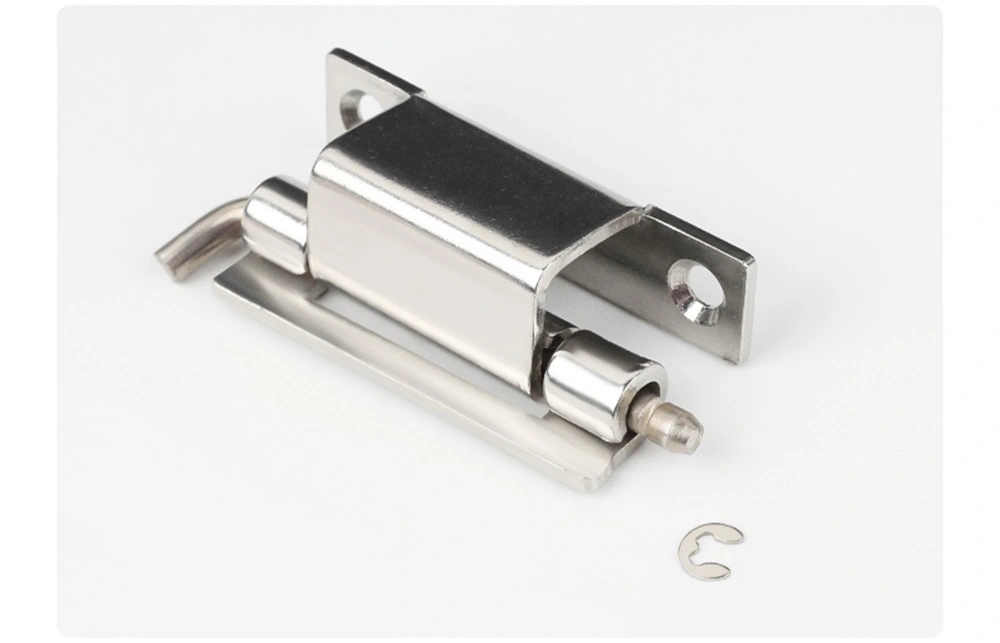

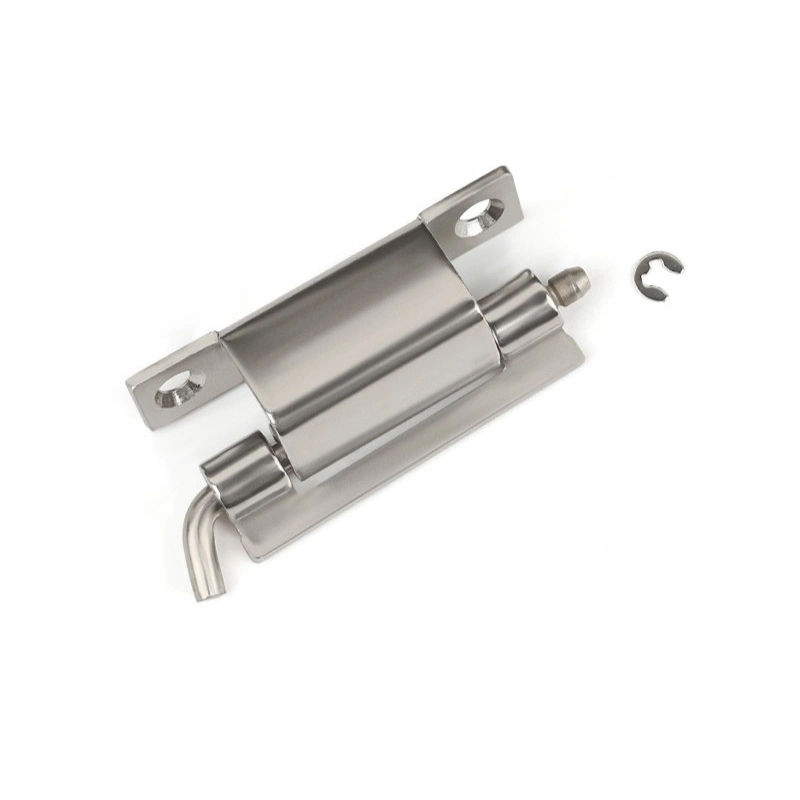

Ang 304 stainless steel na 90 Degree Bend Cabinet Hinge ay ang mas magandang opsyon kapag ang enclosure ay nalantad sa moisture, mga kondisyon sa labas, o mga kapaligiran na may mataas na kahalumigmigan. Ang hindi kinakalawang na asero ay may posibilidad din na matukoy kapag ang pagtatapos ng cabinet sa labas ay isang pagsasaalang-alang, dahil pinananatili nito ang hitsura nito nang mas mahusay sa paglipas ng panahon kaysa sa galvanized carbon steel sa mapaghamong mga kondisyon. Ang parehong mga materyales ay magagamit sa lahat ng tatlong mga modelo ng CL275.

FAQ

Q1: Ano ang tatlong modelo sa serye ng CL275 at paano sila nagkakaiba?

Kasama sa serye ng CL275 ang CL275-1, CL275-2, at CL275-3. Ang CL275-1 ay bubukas sa 120° at ito ang pinakamalaking modelo sa kabuuang haba na 70 mm. Ang CL275-2 at CL275-3 ay parehong bukas sa 90° at may parehong pahalang na dimensyon, ngunit naiiba sa kanilang lateral profile at mounting hole configuration. Ang tatlo ay welded hinges na may Φ5 mm barrel.

Q2: Ano ang pambungad na anggulo ng bawat modelo?

Ang CL275-1 ay bubukas sa 120°. Ang CL275-2 at CL275-3 ay parehong bukas sa 90°. Ang anggulo ng pagbubukas ay naayos sa pamamagitan ng geometry ng liko ng mga pakpak ng bisagra at hindi maaaring iakma pagkatapos ng pag-install.

Q3: Paano naka-install ang CL275 hinge?

Ang lahat ng tatlong modelo ng CL275 ay naka-install sa pamamagitan ng hinang. Ang baluktot na pakpak ay hinangin sa frame ng cabinet o panel ng pinto sa panahon ng katha. Walang opsyon na screw-mount sa seryeng ito.

Q4: Paano napapanatili ang hinge pin at maaaring tanggalin ang pinto?

Gumagamit ang lahat ng modelo ng CL275 ng Φ4 open retaining ring upang mapanatili ang pin sa lugar. Upang alisin ang pinto, tanggalin ang retaining ring at hilahin ang pin — walang mga tool na kailangan. Ang welded base ay nananatiling maayos sa frame, kaya ang pinto ay maaaring alisin at muling ikabit nang hindi naaapektuhan ang pag-mount ng bisagra.

Q5: Anong mga materyales ang magagamit?

Ang CL275 bend cabinet hinge ay may galvanized carbon steel at 304 stainless steel. Ang carbon steel ay nababagay sa panloob, tuyo na mga enclosure; ang hindi kinakalawang na asero ay ang mas mahusay na pagpipilian para sa mga panlabas na pag-install o mga kapaligiran na may regular na pagkakalantad sa kahalumigmigan.

Q6: Ano ang pagkakaiba sa pagitan ng CL275-2 at CL275-3?

Ang parehong mga modelo ay may parehong pahalang na dimensyon at 90° anggulo ng pagbubukas, ngunit ang kanilang mga lateral profile ay naiiba. Ang CL275-3 ay may door frame engagement depth na 19.3 mm at isang lateral height na 20.2 mm, habang ang CL275-2 ay may iba't ibang lateral clearance na angkop sa ibang frame channel geometry. Pumili batay sa iyong partikular na frame ng pinto at mga sukat ng panel.
