Electrical Cabinet Surface Mounted Hinge

Para sa mga mamimili na kumukuha ng mga bisagra ng cabinet mula sa Yitai Lock para sa mga panel ng pamamahagi o mga pang-industriyang enclosure, ang seryeng Electrical Cabinet Surface Mounted Hinge CL219 ay sumasaklaw sa isang kapaki-pakinabang na hanay ng laki sa isang pare-parehong disenyo. Ang CL219-1 ang pinakamalaki sa tatlo, ang CL219-3 ay nasa gitna, at ang CL219-2 ang pinakamaliit — kaya may modelong tumutugma sa karamihan ng mga laki ng pinto nang hindi lumilipat sa ibang serye ng bisagra. Ang tatlo ay naka-screw-mount gamit ang apat na fixing point, at ang mga bersyon ng hindi kinakalawang na asero ay may salamin na finish para sa mga application kung saan ang paglaban sa kaagnasan at hitsura sa ibabaw ay parehong priyoridad.

Mga Pagpipilian sa Modelo at Mga Dimensyon

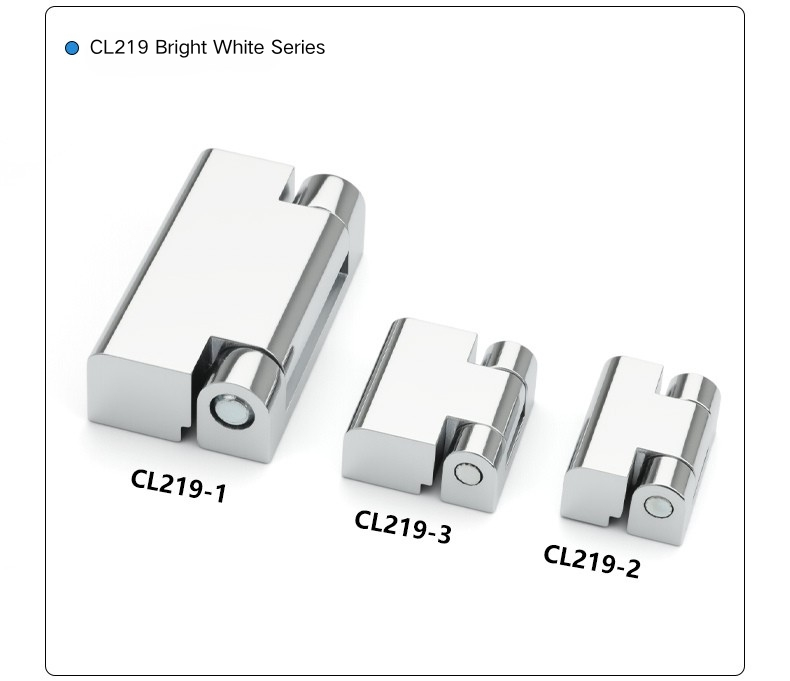

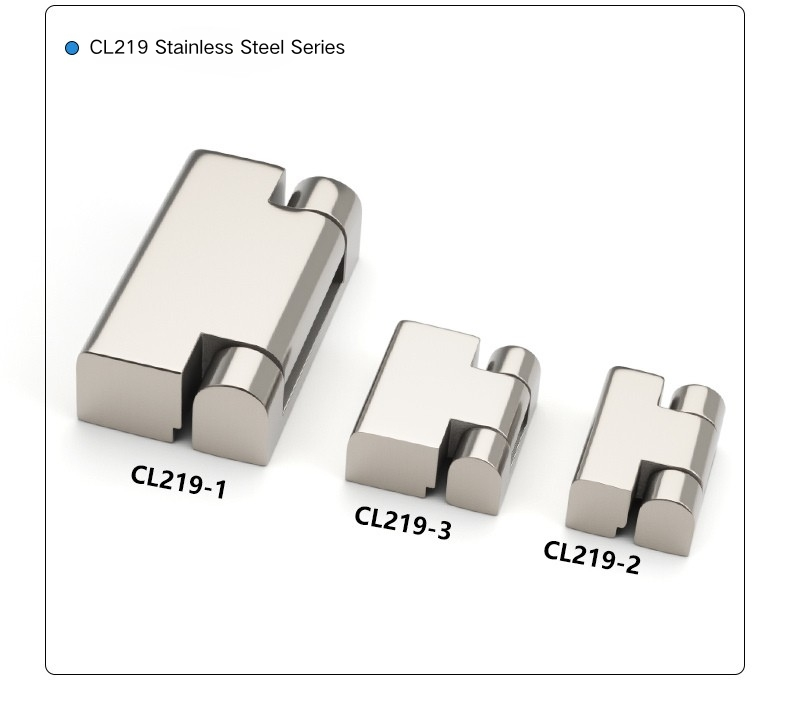

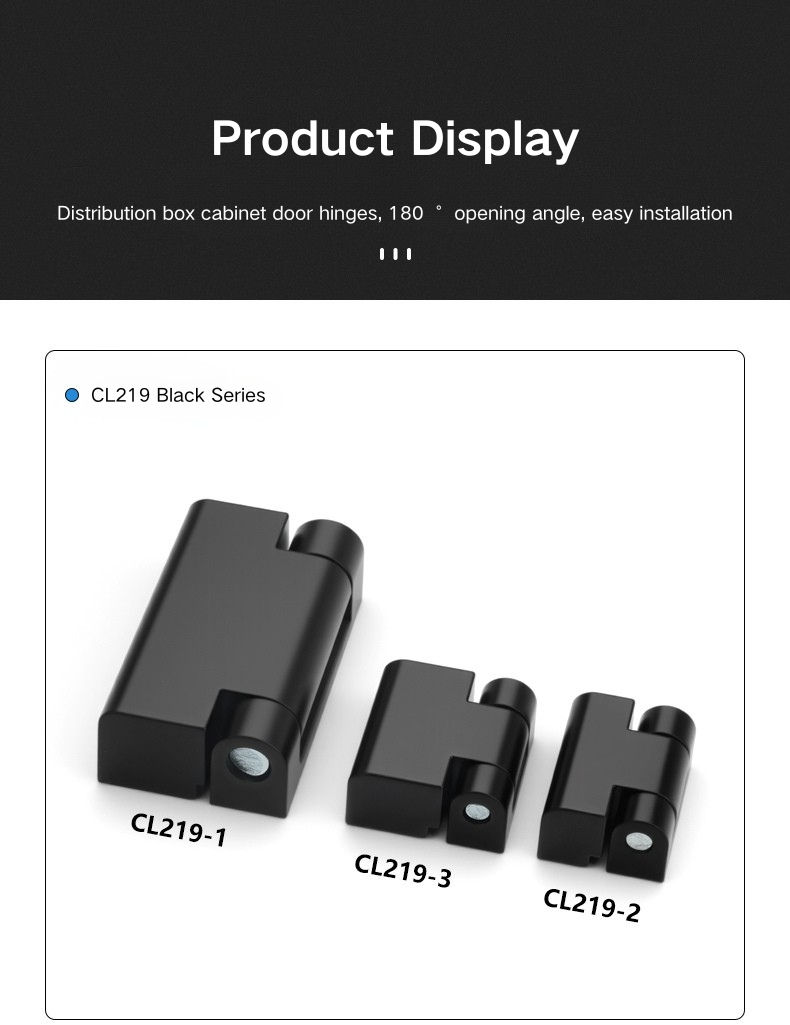

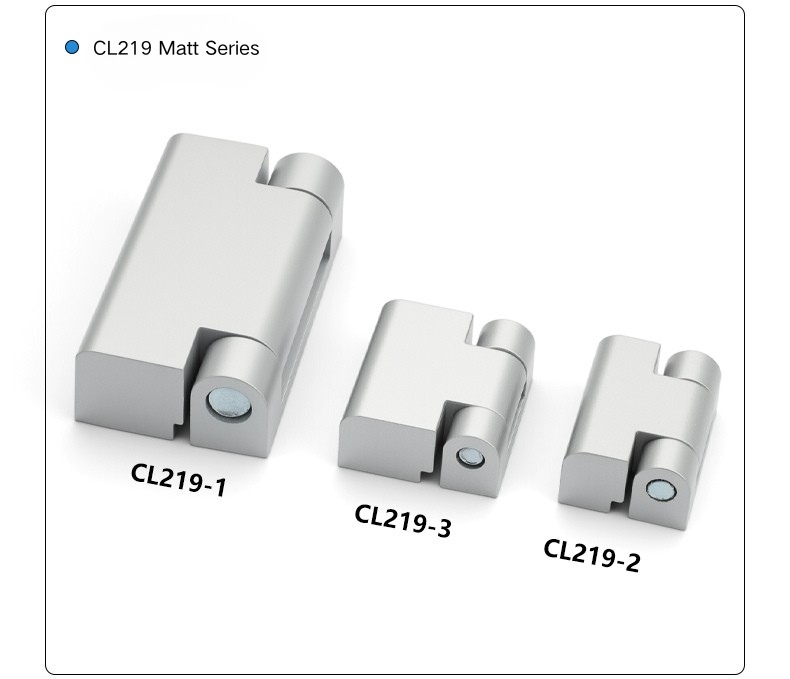

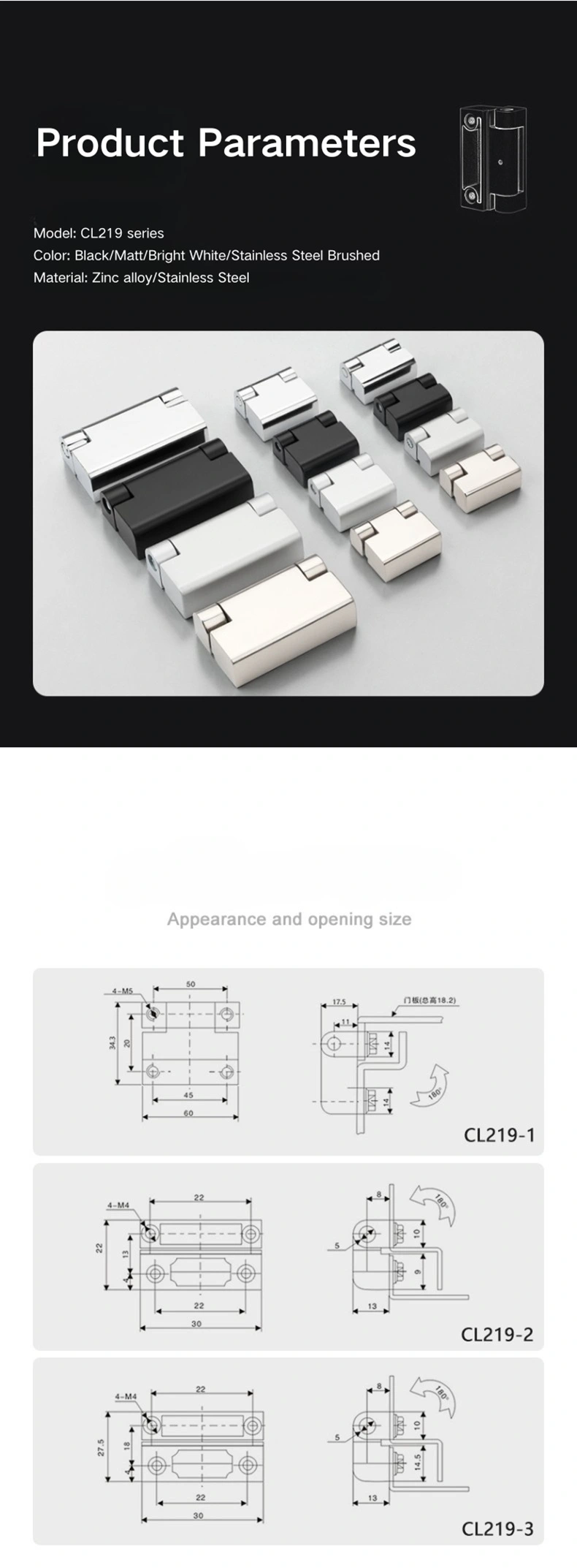

Ang Electrical Cabinet Surface Mounted Hinge ay available sa tatlong laki. Ang CL219-1 ay ang pinakamalaking modelo, na may kabuuang footprint na 60 × 34.3 mm, isang panloob na span ng dahon na 45 mm, at apat na M5 mounting screws. Ang CL219-2 ay ang pinakamaliit sa 30 × 22 mm sa pangkalahatan na may 22 mm na panloob na span at apat na M4 na turnilyo. Ang CL219-3 ay nasa pagitan ng dalawa sa 30 × 27.5 mm sa pangkalahatan, mayroon ding 22 mm na panloob na span at apat na M4 na turnilyo — bahagyang mas mataas kaysa sa CL219-2 ngunit magkapareho ang lapad at laki ng turnilyo.

Ang pagpili sa pagitan ng mga modelo ng Electrical Cabinet Surface Mounted Hinge ay bumababa sa laki ng panel ng pinto at ang load na kailangang dalhin ng bisagra. Ang CL219-1 ay ang tamang pagpili para sa mas malaki o mas mabibigat na pinto ng cabinet; ang CL219-2 ay nababagay sa mas magaan, compact na mga enclosure; at ang CL219-3 ay nasa pagitan, na nag-aalok ng mas mataas na taas kaysa sa CL219-2 habang pinapanatili ang parehong lapad ng footprint. Lahat ng tatlo ay nakabukas sa 180°.

Mga Pagpipilian sa Tapusin at Materyal

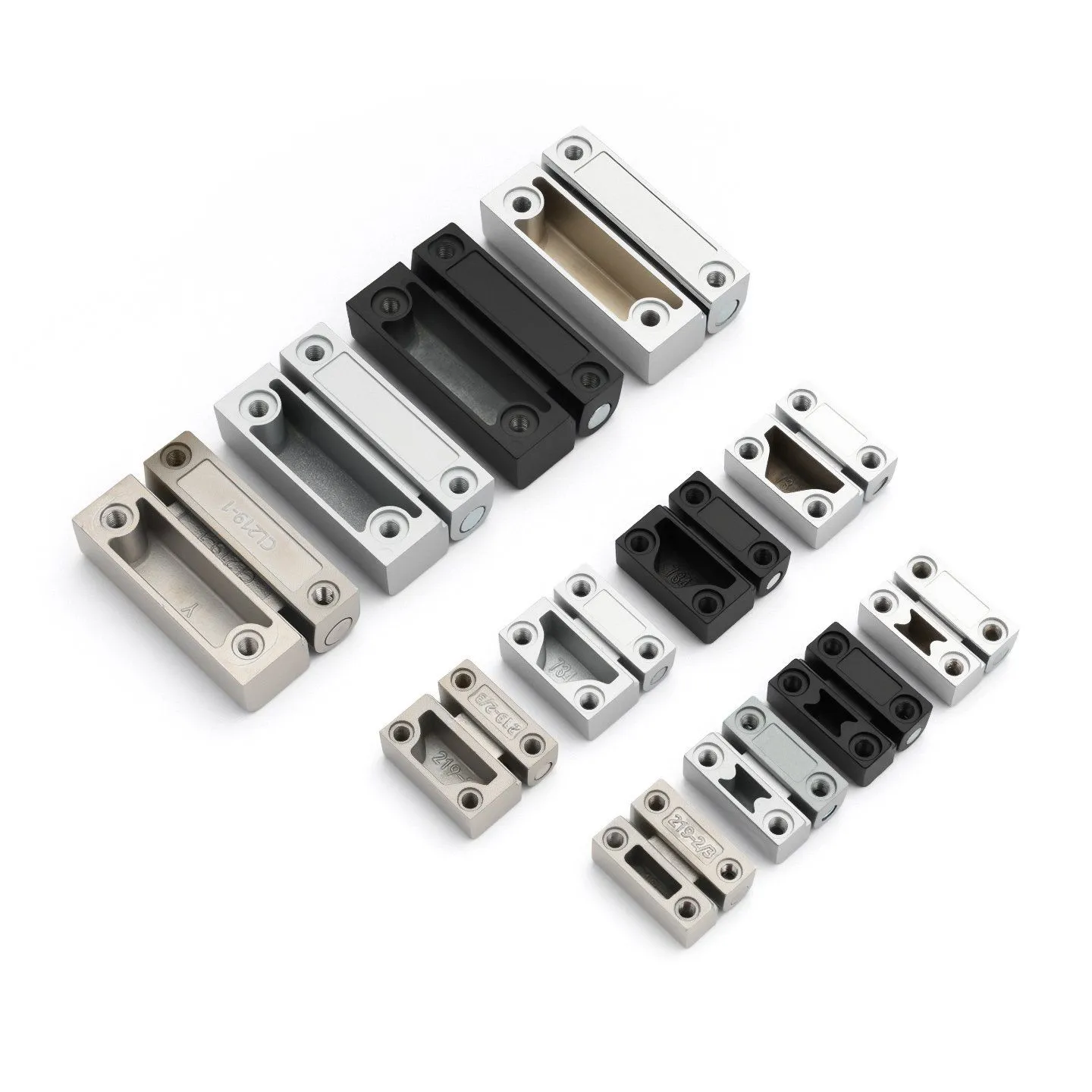

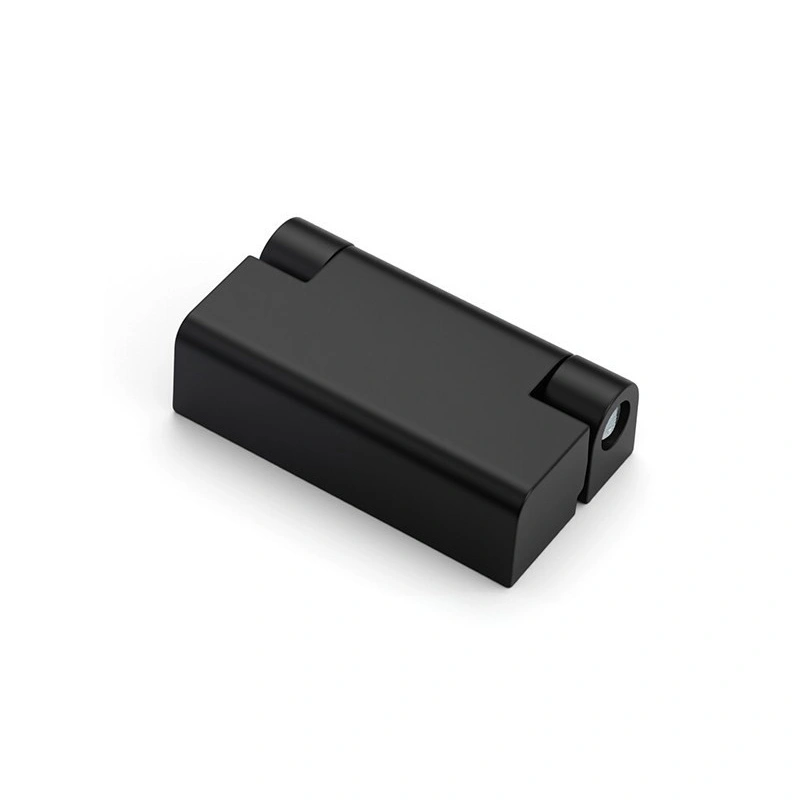

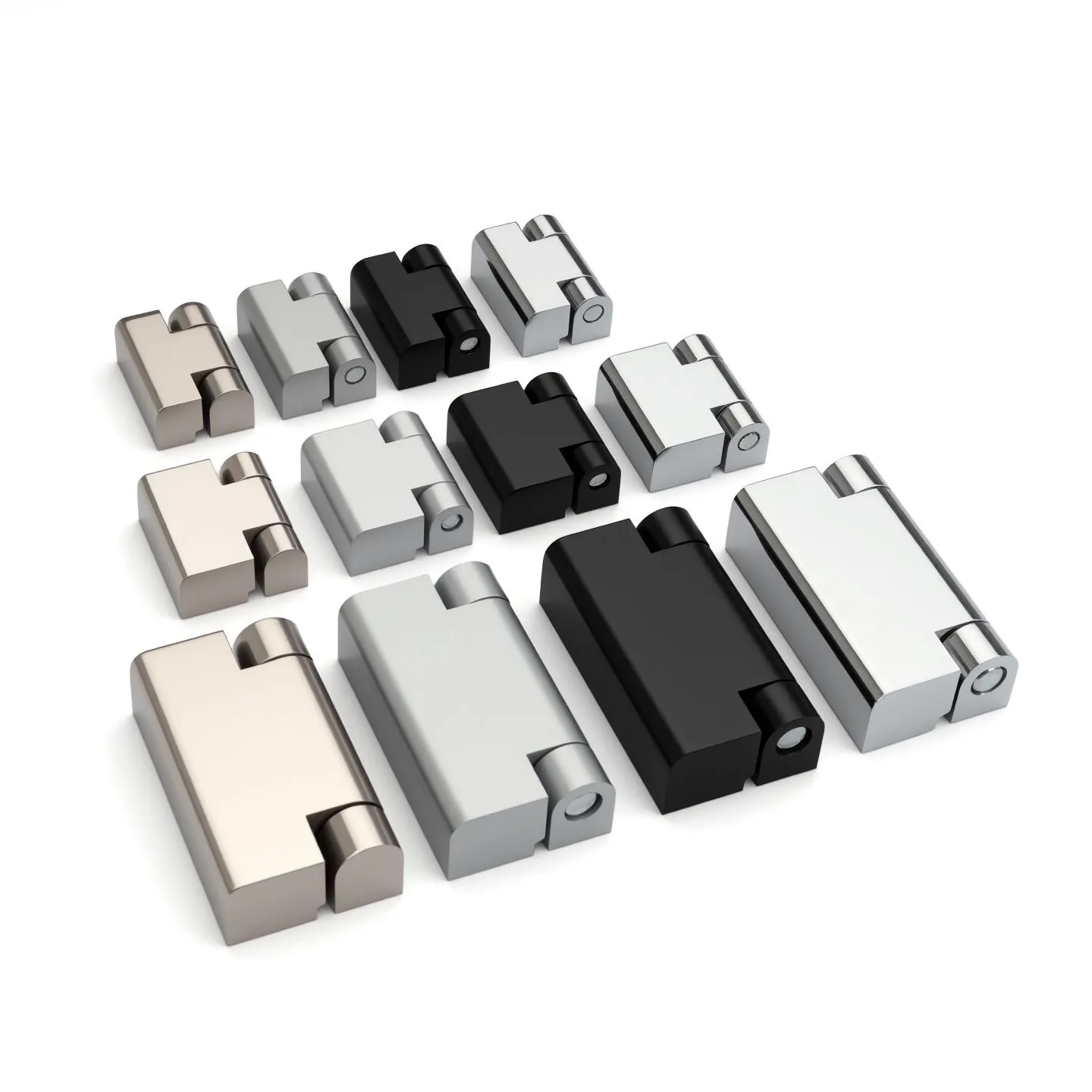

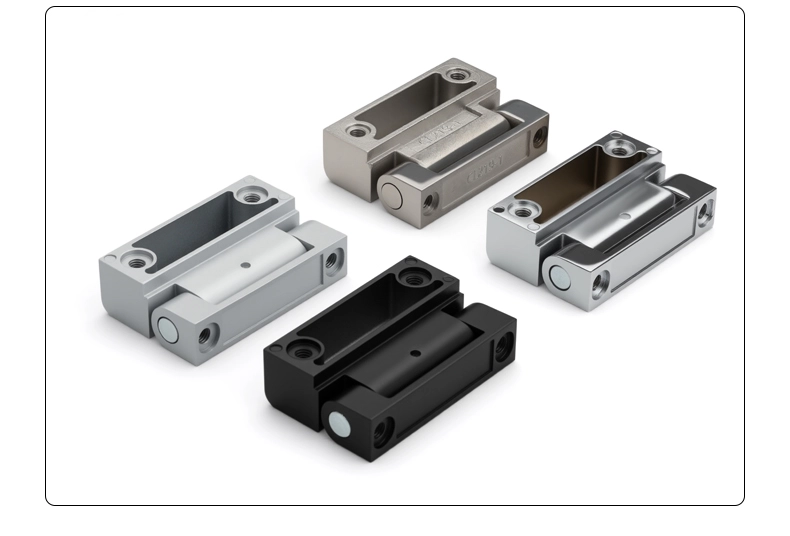

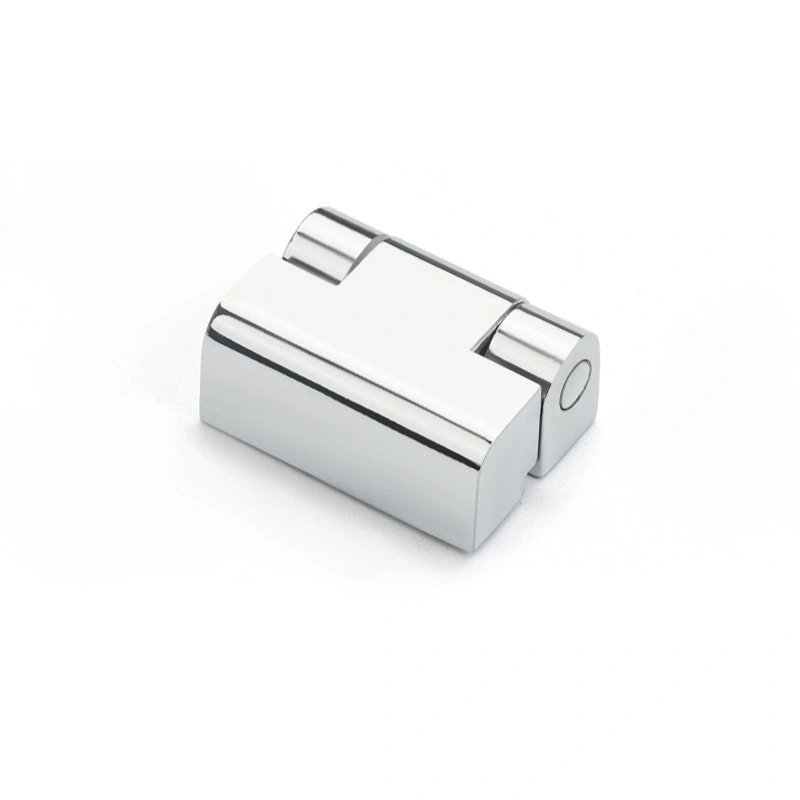

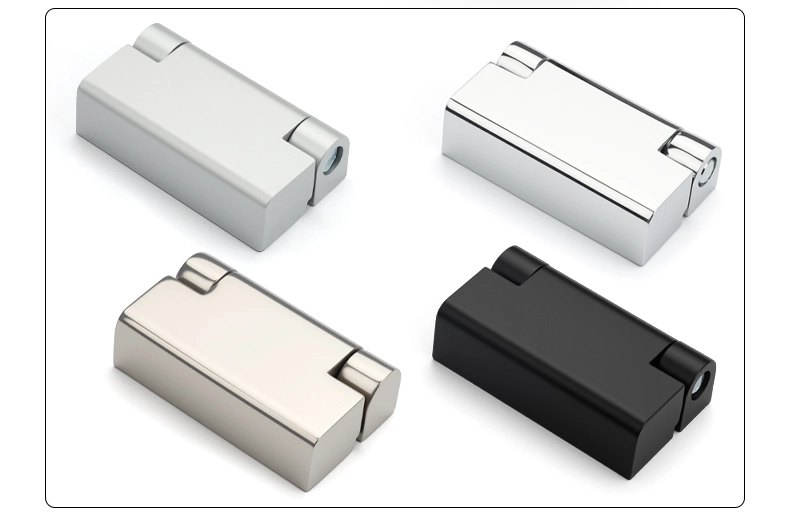

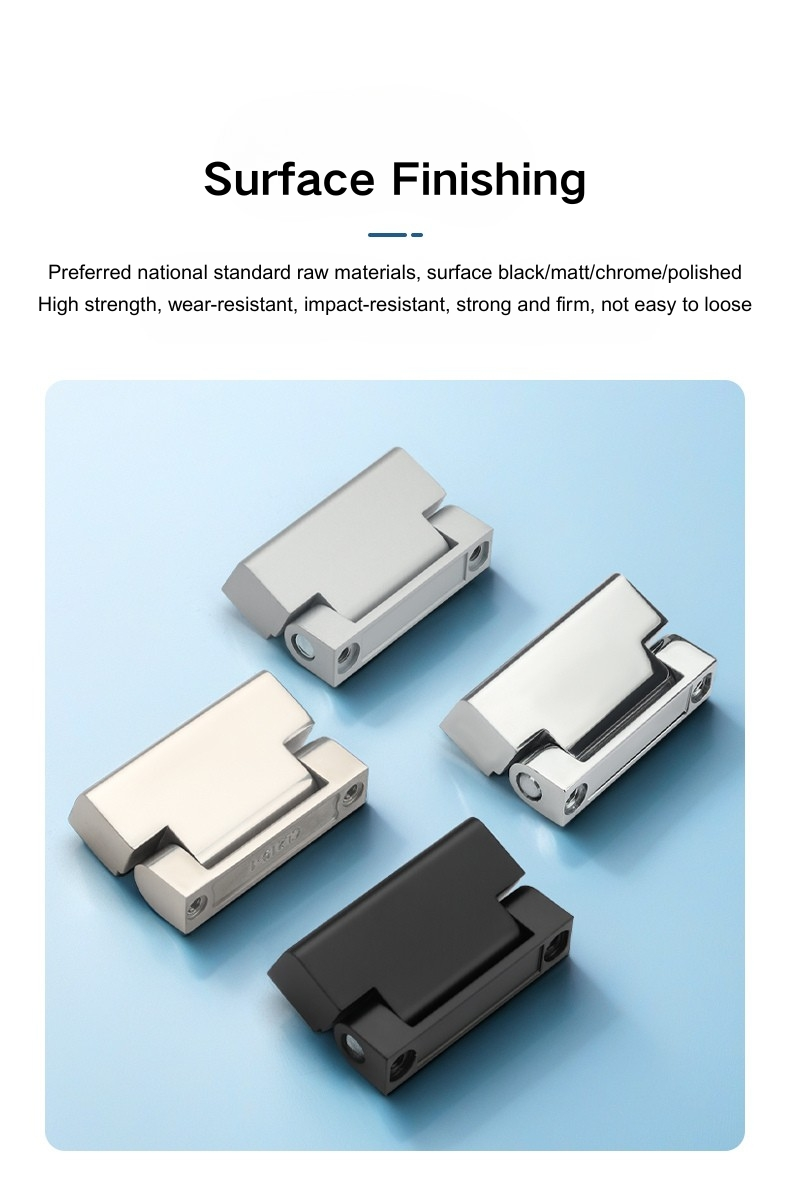

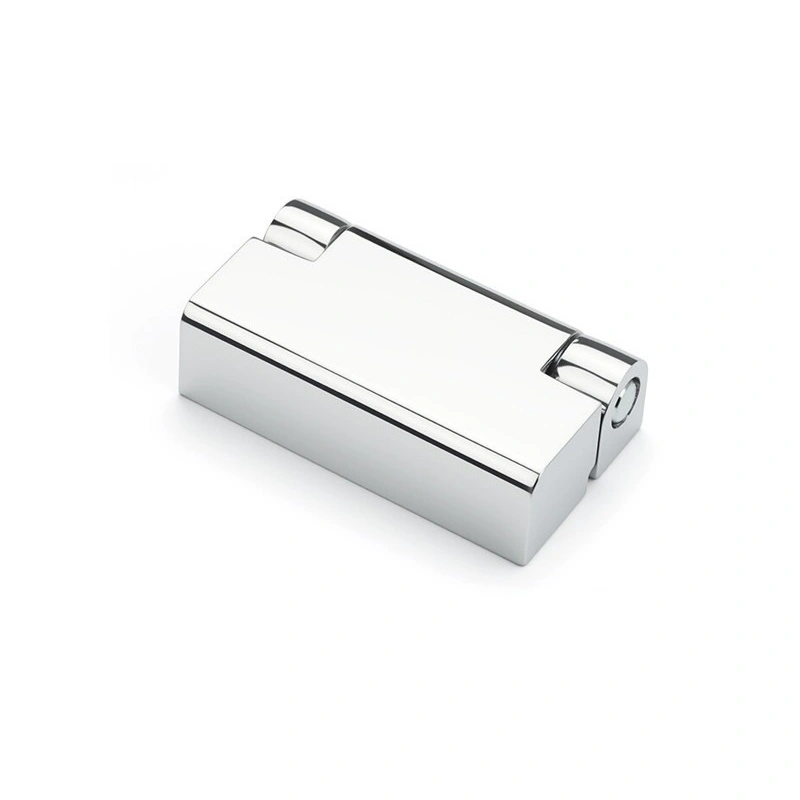

Ang bawat modelo ng Electrical Cabinet Surface Mounted Hinge ay inaalok sa apat na variant: black zinc alloy, matte finish zinc alloy, bright chrome zinc alloy, at mirror finish stainless steel. Ang tatlong opsyon ng zinc alloy ay nagbibigay ng hanay ng mga surface appearance na tumutugma sa iba't ibang aesthetics ng cabinet — itim para sa dark o powder-coated na mga enclosure, matte para sa isang low-sheen na pang-industriya na hitsura, at maliwanag na chrome para sa isang makintab na hitsura sa mga panel na mas mataas ang spec.

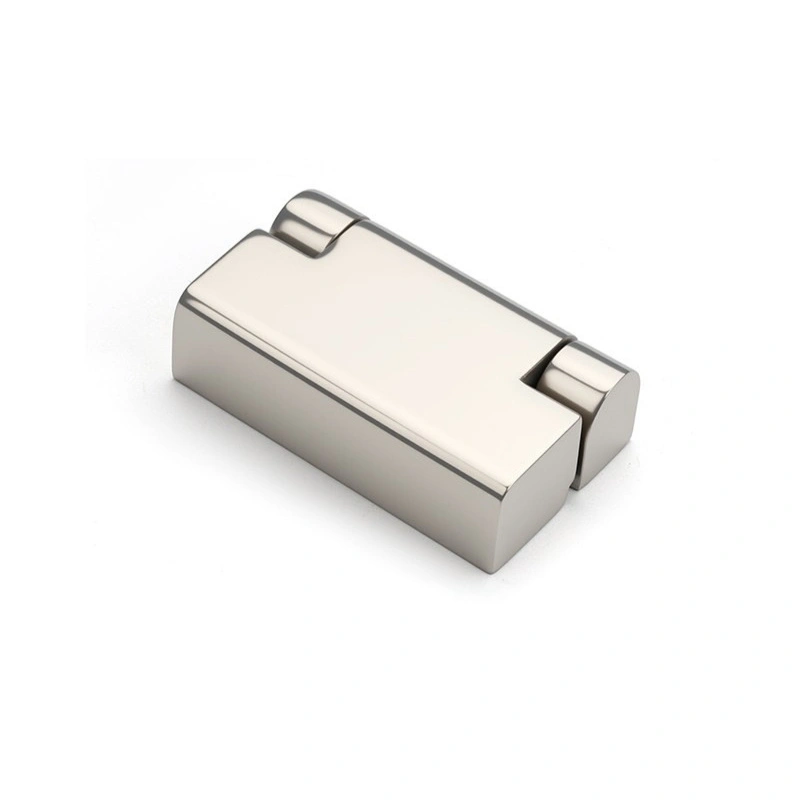

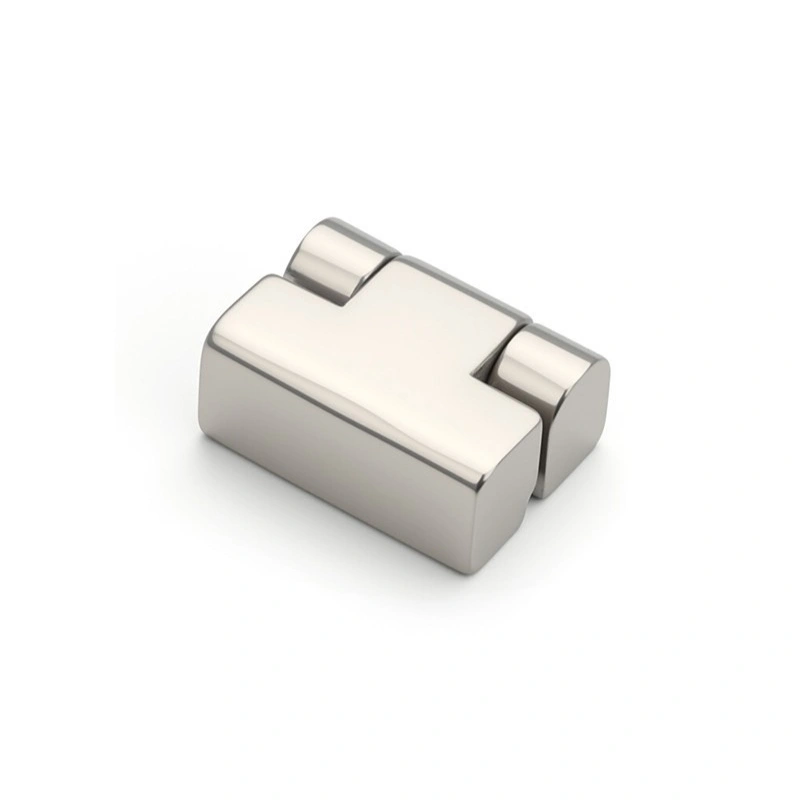

Ang hindi kinakalawang na asero na bersyon ng Electrical Cabinet Surface Mounted Hinge ay gumagamit ng mirror polishing, na nagbibigay ng reflective, makinis na ibabaw kaysa sa brushed o satin finish. Kung ang cabinet ay pupunta sa labas, malapit sa baybayin, o kahit saan ang halumigmig ay isang regular na kadahilanan, ang hindi kinakalawang na asero mirror finish na bersyon ay ang mas matinong pagpilian — ang mga pagpipilian sa zinc alloy ay mainam sa loob ng bahay ngunit hindi rin ito tatagal sa basa o maalat na mga kondisyon sa paglipas ng panahon. Para sa karaniwang mga aplikasyon sa panloob na cabinet, ang alinman sa mga zinc alloy na finish ay mananatili nang maayos sa ilalim ng normal na mga kondisyon.

Pagbubukas ng Anggulo at Kontrol ng Pinto

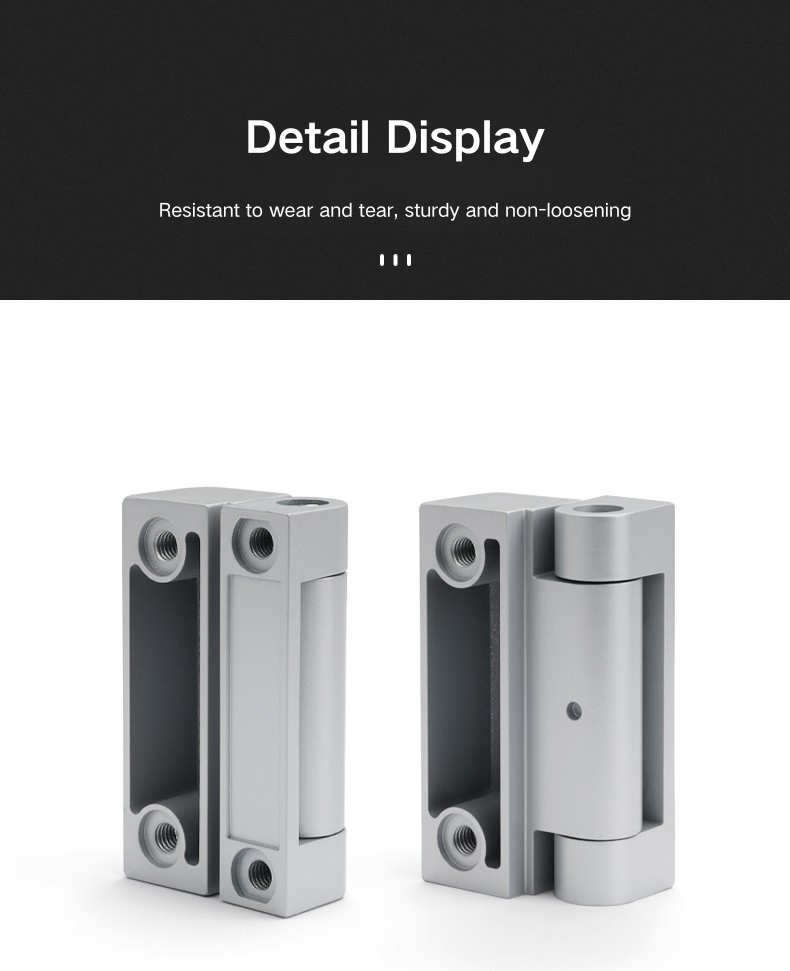

Lahat ng tatlong modelo ng Electrical Cabinet Surface Mounted Hinge ay nakabukas sa 180°, na nagbibigay-daan sa pinto ng cabinet na ganap na umindayog laban sa katabing panel o dingding. Ang 180° swing ay madaling gamitin sa mas masikip na mga lugar kung saan ang isang pinto na nagbubukas lamang sa kalahati ay makakahadlang sa pag-access sa interior o sa pagtatrabaho sa paligid ng mga kalapit na kagamitan. Para naman sa disenyong naka-mount sa ibabaw, ang bisagra ay nasa labas na mukha ng parehong pinto at ng frame — nakikita ito kapag nakasara ang pinto, ngunit nangangahulugan din iyon na simple ang pag-install at madaling suriin o palitan ang bisagra sa ibang pagkakataon nang hindi pinaghihiwalay ang pinto. Ginagawa nitong diretso ang pag-install — walang routing o paghahanda ng cutout ang kailangan — at pinapadali din ang pag-inspeksyon o pagpapalit ng pinto.

FAQ

Q1: Anong mga sukat ang available sa serye ng CL219?

Ang serye ng CL219 ay may kasamang tatlong modelo. Ang CL219-1 ay ang pinakamalaki sa kabuuang 60 × 34.3 mm; Ang CL219-3 ay katamtamang laki sa 30 × 27.5 mm; at ang CL219-2 ay ang pinakamaliit sa 30 × 22 mm. Lahat ng tatlo ay may parehong pangunahing disenyo at 180° anggulo ng pagbubukas.

Q2: Anong mga sukat ng turnilyo ang ginagamit para sa pag-mount?

Gumagamit ang CL219-1 ng apat na M5 screw para sa pag-mount. Ang CL219-2 at CL219-3 ay parehong gumagamit ng apat na M4 screws. Dapat piliin ang haba ng tornilyo batay sa iyong panel ng pinto at kapal ng frame.

Q3: Anong mga pagpipilian sa pagtatapos ang magagamit?

Ang bawat modelo ng CL219 ay may itim na zinc alloy, matte zinc alloy, maliwanag na chrome zinc alloy, at mirror finish na hindi kinakalawang na asero. Ang mga pagpipilian sa zinc alloy ay nababagay sa mga panloob na aplikasyon ng cabinet; ang stainless steel mirror finish ay mas mahusay para sa panlabas o mataas na kahalumigmigan na kapaligiran.

Q4: Ano ang pambungad na anggulo ng CL219 cabinet hinge?

Ang lahat ng tatlong modelo ng CL219 ay nakabukas sa 180°, na nagpapahintulot sa pinto na ganap na umindayog. Ito ay kapaki-pakinabang sa mga pag-install kung saan kailangan ang full door clearance o kung saan limitado ang espasyo sa paligid ng cabinet.

Q5: Ito ba ay isang nakatago o naka-mount na bisagra sa ibabaw?

Ang CL219 ay isang bisagra na naka-mount sa ibabaw. Nakaupo ito sa labas na mukha ng pinto at frame sa halip na naka-recess o nakatago. Ginagawa nitong mas simple ang pag-install dahil walang cutout o pagruruta ang kailangan, at nananatiling naa-access ang bisagra para sa inspeksyon o pagpapalit pagkatapos ng pag-install.

Q6: Ang bersyon ba ng hindi kinakalawang na asero ay angkop para sa mga panlabas na enclosure?

Oo. Ang hindi kinakalawang na asero na CL219 na may mirror finish ay gumagamit ng corrosion-resistant na 304-grade na materyal at angkop para sa outdoor switchgear, coastal environment, o anumang pag-install kung saan ang enclosure ay nakalantad sa moisture sa paglipas ng panahon.

Q7: Paano ako pipili sa pagitan ng CL219-1, CL219-2, at CL219-3?

Pumili batay sa laki at bigat ng iyong panel ng pinto. Ang CL219-1 ang pinakamalaki at nababagay sa mas mabibigat o mas malalaking pinto. Ang CL219-2 ay ang pinakamaliit at mahusay na gumagana sa mga compact o magaan na enclosure. Ang CL219-3 ay katamtaman ang laki at nasa pagitan ng dalawa sa parehong dimensyon at kapasidad ng pagkarga.
