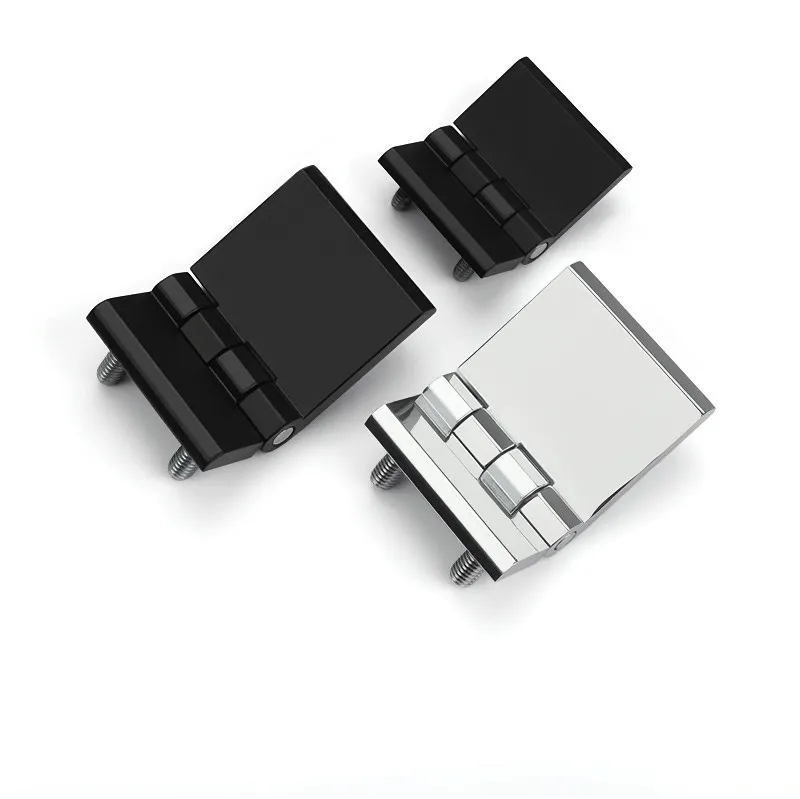

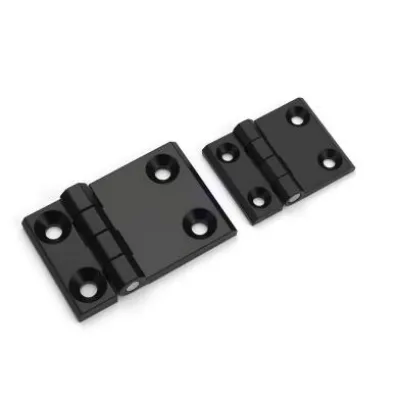

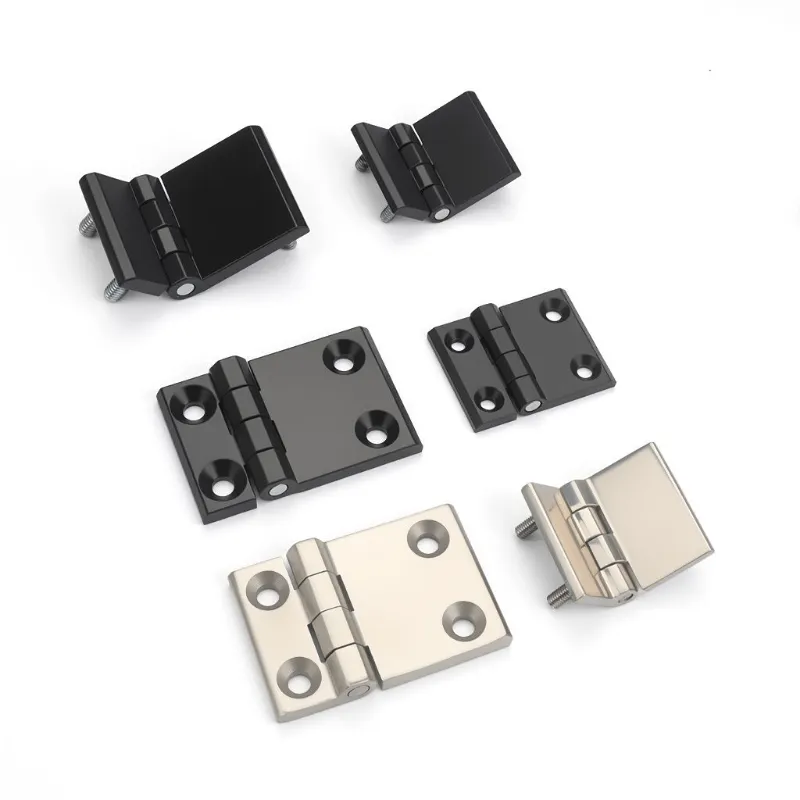

Asymmetric Offset Hinge — Ano Ito at Saan Ito Gumagawa ng Pagkakaiba

Karamihan sa mga bisagra ay simetriko - ang dalawang dahon ay magkapareho ang laki at ang pivot ay nasa gitna ng puwang sa pagitan ng pinto at frame. Anasymmetric offset hingesinadyang sinisira ang pattern na iyon, at ang pag-unawa kung bakit naghahayag ng maraming tungkol sa mga partikular na problemang idinisenyo nitong lutasin.Yitailocknagbibigay ng mga asymmetric offset na bisagra para sa mga de-koryenteng cabinet at pang-industriyang enclosure kung saan hindi gumagana ang karaniwang hinge geometry.

Ano ang Pinagkaiba Nito?

Sa isang karaniwang bisagra, ang pivot point ay nakaupo mismo sa gilid ng pinto. Nangangahulugan ito na ang pinto ay umuugoy sa isang arko na nagdadala ng gilid pabalik sa pagbubukas ng cabinet habang ito ay bumubukas - na naglilimita kung gaano kalawak ang pinto ay maaaring umindayog bago ang gilid ay sumabit sa frame o mga panloob na bahagi.

Anasymmetric offset hingeinililipat ang pivot point palayo sa gilid ng pinto sa pamamagitan ng pagbuo ng offset sa isa o magkabilang dahon. Ang resulta ay ang pinto ay umiindayog sa isang mas malawak na arko, na nililinis ang frame nang mas malinis at nagbibigay-daan sa isang mas malaking anggulo ng pagbubukas nang walang nabubulok ang gilid sa anumang bagay. Para sa mga cabinet na may makapal na frame, panloob na mga bahagi na malapit sa gilid ng pinto, o mga puwang sa pag-install kung saan kailangang bumukas ang pinto nang lampas sa 90 degrees nang walang sagabal, nalulutas ng geometry na ito ang isang problema na hindi kayang gawin ng karaniwang bisagra.

Saan Ito Ginagamit?

Angasymmetric offset hingemadalas na lumalabas sa:

· Mga enclosure na may makapal o reinforced na mga frame ng pinto — kung saan ang isang karaniwang pivot ng bisagra ay magdudulot ng bulok sa gilid ng pinto sa frame sa mas malawak na mga anggulo ng pagbubukas

· Mga kabinet ng pamamahagi na may mga panloob na bahagi na malapit sa pinto — kung saan kailangang malinis ng pinto ang panloob na mga kable o mga bahagi kapag ganap na nakabukas

· Mga cabinet na nangangailangan ng malawak na pagbubukas ng mga anggulo — lalo na kung saan ang pag-access sa pagpapanatili ay nangangailangan ng pinto na dumaan sa 90 degrees nang walang sagabal

· Custom na enclosure build — kung saan ang geometry ng pinto at frame ay hindi nababagay sa mga karaniwang sukat ng bisagra at kailangan ng offset na dahon para gumana ang geometry

Materyal at Pagtutukoy

Ang hindi kinakalawang na asero at zinc alloy ay ang mga karaniwang opsyon sa materyal, na may parehong lohika na ginagamit tulad ng para sa karamihan ng mga bisagra ng cabinet — hindi kinakalawang na asero para sa panlabas o mataas na kahalumigmigan na kapaligiran, zinc alloy para sa karaniwang mga panloob na enclosure. Ang offset na dimensyon ay ang pangunahing detalye upang kumpirmahin: kung gaano kalayo ang pivot na kailangang ilipat mula sa gilid ng pinto ay depende sa kapal ng frame at ang clearance na kinakailangan sa buong pagbubukas. Ang pagkuha ng sukat na iyon bago mag-order ay nakakatipid sa pagsasaayos sa panahon ng pag-install.

Kailan Hindi Gagawin ang Pamantayan?

Karamihan sa mga pinto ng cabinet ay gumagana nang maayos sa isang karaniwang bisagra. Umiiral ang asymmetric offset hinge para sa mga sitwasyon kung saan wala — kung saan ang geometry ng pinto, frame, o espasyo sa pag-install ay lumilikha ng problema na isang offset pivot lang ang makakalutas nang malinis. Para sa mga application na iyon, ito ang tamang tool para sa trabaho.
