Paano Mo Pipiliin ang Tamang Filter ng Bentilasyon para sa isang Electrical Cabinet o Industrial Enclosure?

Ang init ay isa sa mga mas direktang paraan upang paikliin ang habang-buhay ng mga de-koryenteng bahagi sa loob ng cabinet. Afilter ng bentilasyonset na akma nang maayos, epektibong nag-filter, at nababagay sa kapaligiran ng pag-install ay napupunta sa isang mahabang paraan patungo sa pagpapanatiling gumagana nang walang mga isyu. Gumagawa ang Yitailock ng buong hanay ng mga cabinet ventilation window sa ABS plastic sa maraming laki at configuration — narito ang dapat malaman bago pumili ng isa.

Ang Serye ng XT — Naka-filter na Ventilation para sa mga Electrical Enclosure

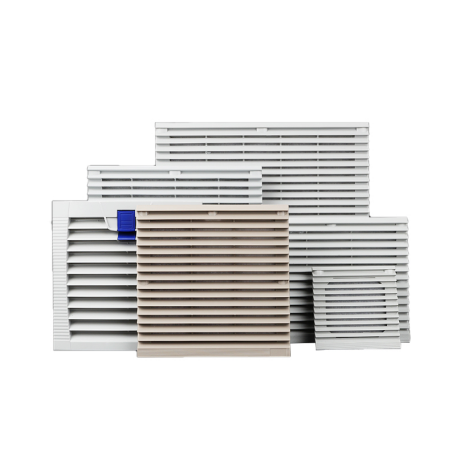

Ang serye ng XT ay sumasaklaw sa parisukatfilter ng bentilasyonset mula sa XT801 hanggang XT807, bawat isa ay may louvered ABS grille sa labas at isang G3 polymer filter pad sa loob. Ang filter pad ay nakakakuha ng alikabok at mga labi bago ito umabot sa mga bahagi sa loob ng enclosure, na siyang pangunahing pagkakaiba sa pagitan nito at ng isang plain ventilation grille.

Ang mga sukat ay mula sa compact XT801 (107×107mm external, 81×81mm cutout) hanggang sa XT806 (322×322mm external, 280×280mm cutout) at ang rectangular XT807 (420×180mm external, 389×149mm cutout). Ang pinakakaraniwang tinukoy na mga laki ay kadalasang nasa mid-range na XT803 hanggang XT805, na nababagay sa karaniwang mga cutout ng panel na makikita sa karamihan ng mga distribution cabinet at control enclosure.

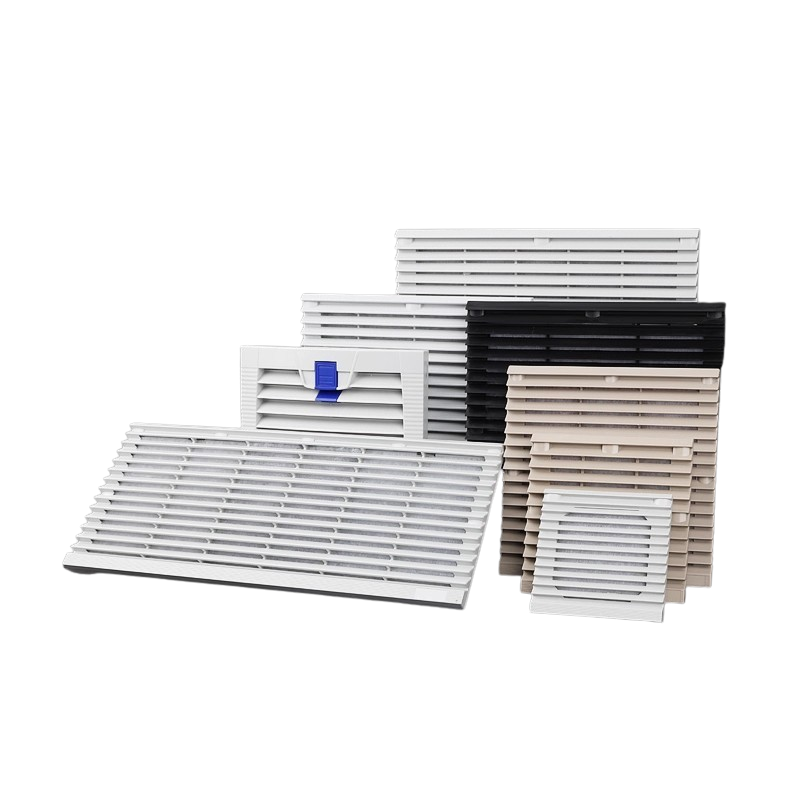

Ang mga kulay ay RAL 7035 (light gray — ang pamantayan para sa karamihan ng mga pang-industriyang enclosure), RAL 7032 (mas mainit na pebble grey), at itim para sa mga partikular na installation.

Normal na Uri kumpara sa Matangkad na Estilo

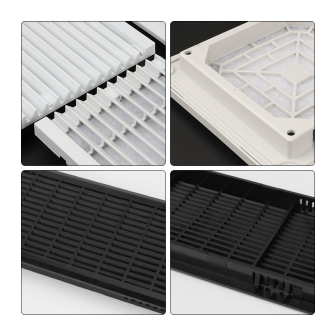

Dalawang taas ng profile ang magagamit para sa mga modelong XT804 at XT805. Ang normal na uri ay mas malapit sa ibabaw ng panel at nababagay sa mga karaniwang pag-install kung saan ang kapal ng pader ng cabinet ay nasa loob ng karaniwang saklaw. Ang matangkad na istilo ay may mas malalim na katawan, na tumanggap ng mas makapal na mga dingding ng panel o mga instalasyon kung saan kailangan ng karagdagang clearance sa pagitan ng grille at ng fan sa likod nito. Ipinapakita ng mga larawan na dalawa at tatlo ang panloob na layout ng bawat isa — ang normal na uri ay gumagamit ng M4 screw mounting sa isang punto, habang ang matataas na istilo ay gumagamit ng dalawang M4 fixing point para sa isang mas secure na pagkakasya sa mas malalim na mga panel.

Mga Opsyon sa Malagkit na Gasket

Karamihan sa mga modelo ng XT ay available nang may o walang adhesive dot gasket — ang itim na sealing strip na tumatakbo sa paligid ng perimeter ng filter frame. Para sa mga enclosure na nangangailangan ng antas ng dust sealing sa paligid ng bentilasyon mismo, ang bersyon ng gasket ay nagkakahalaga ng pagtukoy. Pinindot nito ang ibabaw ng panel kapag nilagyan ang grille, na binabawasan ang agwat sa pagitan ng frame at ng ginupit na gilid. Para sa mga karaniwang panloob na cabinet kung saan ang proteksyon sa pagpasok sa paligid ng grille ay hindi isang alalahanin, ang hindi malagkit na bersyon ay ang mas simple at mas cost-effective na pagpipilian.

Available din ang ilang modelo ng XT804 at XT805 na may pag-aayos ng snap-fastener sa halip na mga turnilyo, na nagpapabilis sa pag-alis at pagpapalit ng filter sa panahon ng pagpapanatili.

Plain Ventilation Grilles

Para sa mga application kung saan hindi kinakailangan ang pagsasala — passive airflow lamang — ang mga plain ventilation grilles ay available sa tatlong laki: 78×200mm, 78×456mm, at 80×461mm. Ang mga ito ay walang filter pad sa loob, na ginagawang angkop ang mga ito sa mga enclosure kung saan ang pagpasok ng alikabok ay hindi isang alalahanin ngunit ang airflow ay kailangan pa ring pamahalaan sa buong panel.

Pagpili ng Tama

Sukat ang unang desisyon — itugma ang mga panlabas na sukat sa magagamit na espasyo ng panel at kumpirmahin ang laki ng cutout bago mag-order. Pagkatapos nito, ang pagpili sa pagitan ng na-filter na serye ng XT at plain grille ay bumaba sa kung kinakailangan ang proteksyon ng alikabok. Sa loob ng serye ng XT, ang malagkit na gasket ay nagkakahalaga ng pagdaragdag para sa anumang pag-install kung saan ang window ng bentilasyon ng cabinet ay kailangang maupo at i-seal sa panel. Ang normal kumpara sa taas na istilo ay sumusunod sa kapal ng panel at mga kinakailangan sa fan clearance.
