Aling Toggle Latch ang Tama para sa Iyong Aplikasyon — at Paano Mo Pumili sa Pagitan ng Walong Modelo?

I-toggle ang hitsura ng mga trangkasimple, ngunit mayroong higit na pagkakaiba-iba sa saklaw kaysa sa inaasahan ng karamihan sa mga tao. Gumagawa ang Yitailock ng walong modelo ng buckle latch lock sa seryeng ito — ang hanay ng J100 — na sumasaklaw sa lahat mula sa mga compact enclosure clasps hanggang sa mga heavy-duty na pang-industriyang fastener. Available ang bawat modelo sa nickel-plated iron, 201 stainless steel, at 304 stainless steel, at tatlong modelo ang may kasamang padlock hole para sa karagdagang seguridad. Narito kung paano i-navigate ang hanay.

Para saan Ginamit ang Mga Latch na Ito

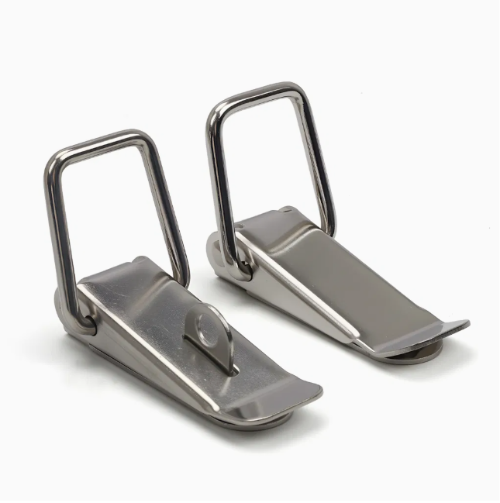

Ang mga toggle latch sa istilong ito ay karaniwang pagpipilian para sa mga case, toolbox, equipment enclosure, junction box, at industrial cabinet door kung saan kailangan ang mabilis at walang tool na pagsasara. Ang spring-loaded loop hook sa ibabaw ng isang keeper at pumutok sa lugar - bukas sa pamamagitan ng pag-angat ng lever, isara sa pamamagitan ng pagpindot dito pabalik. Isa itong prangka na mekanismo na mapagkakatiwalaan sa ilalim ng vibration at paulit-ulit na paggamit, kaya naman lumalabas ito sa napakaraming iba't ibang application.

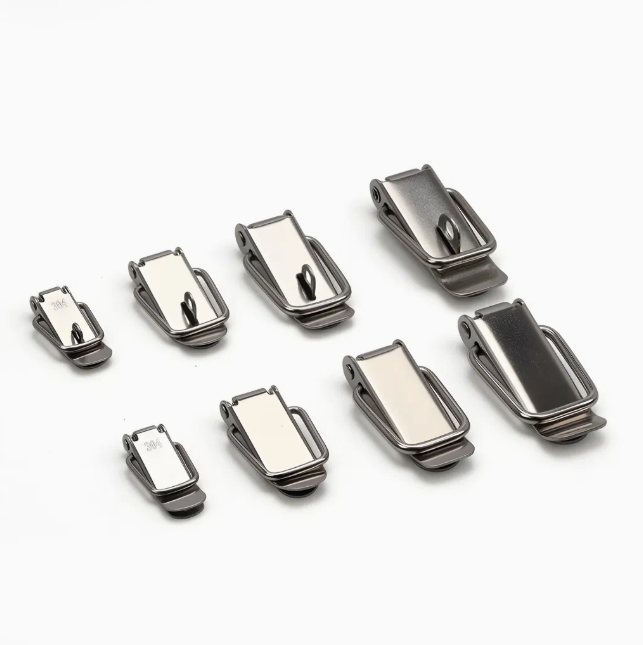

Ang Walong Modelo at Ang Kanilang Mga Dimensyon

Ang hanay ay mula sa compact hanggang heavy-duty, na ang bawat modelo ay may sukat para sa iba't ibang bigat ng pinto at mga configuration ng frame:

J105 — 75.6×26.7mm katawan, keeper height 59mm, 4×M4 mounting hole

J106 — 75×27mm body, keeper height 59mm, 4×M4 mounting hole

J103 — 90.6×31.5mm katawan, keeper height 75.5mm, 5×M4 mounting hole

J104 — 90.6×31.6mm body, keeper height 75.8mm, 5×M4 mounting hole (kasama ang padlock hole)

J101 — 111×39mm body, keeper height 89.7mm, 4×M5 mounting hole

J102 — 130×37.8mm body, keeper height 105.5mm, 4×M5 mounting hole (kasama ang padlock hole)

J001 — 126.5×39mm body, keeper height 105mm, 4×M5 mounting hole (kasama ang padlock hole)

Ang mas maliliit na modelo — J105 at J106 — ay umaangkop sa mas magaan na mga panel at mga compact na enclosure. Sinasaklaw ng mid-range na J103 at J104 ang karamihan sa mga karaniwang pang-industriya na aplikasyon ng cabinet. Ang mas malaking J101, J102, at J001 ay itinayo para sa mas mabibigat na pinto o mga kaso kung saan kailangan ang higit pang puwersa ng pag-clamping at mas malaking pakikipag-ugnayan ng tagabantay.

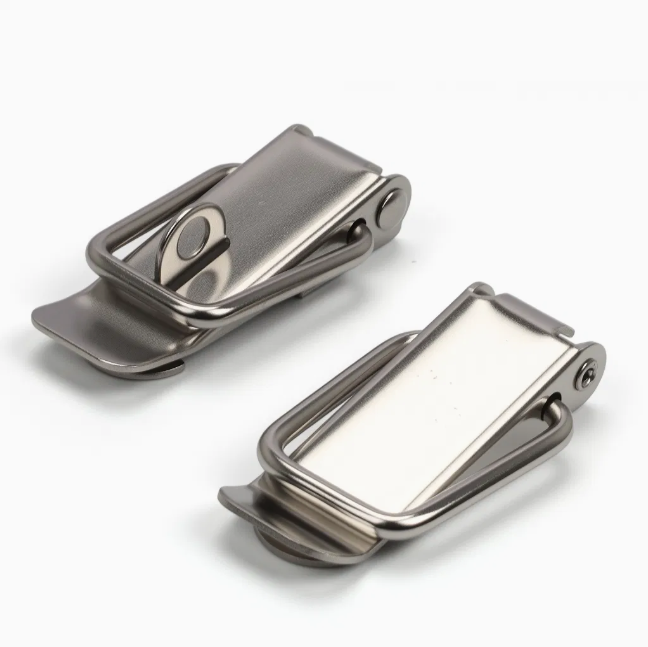

Mga Modelong Padlock Hole

Ang J104, J102, at J001 ay may kasamang padlock hole sa katawan ng latch. Nagbibigay-daan ito sa isang padlock na maipasa sa loop kapag nakasara ang trangka, na pinipigilan itong mabuksan nang walang susi. Ito ay kapaki-pakinabang para sa mga panlabas na enclosure, mga kahon ng site, o anumang application kung saan kailangang doble ang latch lock bilang isang access control point sa halip na isang mekanismo ng pagsasara lamang.

Pagpili ng Materyal

Lahat ng walong modelo ay may tatlong materyal na opsyon:

Ang Nickel-plated iron ay ang cost-effective na pagpipilian para sa panloob na mga aplikasyon sa tuyo, matatag na kapaligiran. Ang nickel plating ay nagbibigay ng basic corrosion resistance, ngunit hindi ito angkop sa matagal na pagkakalantad sa moisture.

Ang 201 stainless steel ay nasa pagitan ng dalawa — mas mahusay na lumalaban sa kaagnasan kaysa sa nickel-plated na bakal, nang walang tag ng presyo na 304. Ito ay mahusay na gumagana para sa mga enclosure sa medyo mahalumigmig o semi-outdoor na mga setting kung saan hindi kinakailangan ang buong marine-grade na proteksyon.

Ang 304 na hindi kinakalawang na asero ay ang pinaka-matibay na opsyon, na angkop sa mga panlabas na pag-install, mga kapaligiran sa baybayin, o saanman na nakikita ang regular na kahalumigmigan, mga kemikal na panlinis, o spray ng asin. Para sa pang-industriyamga kandado ng trangkana kailangang tumagal sa paglipas ng mga taon ng panlabas na paggamit, ang 304 ay ang diretsong pagpipilian.

Pagpili ng Tamang Modelo

Magsimula sa bigat ng pinto o panel at alamin kung aling sukat ng katawan ang nagbibigay ng sapat na puwersa sa pag-clamping. Itugma ang pattern ng mounting hole — M4 para sa mas maliliit na modelo, M5 para sa mas malaki — sa materyal at kapal ng panel. Magdagdag ng modelo ng padlock hole kung kailangan ng access control. Pagkatapos ay piliin ang materyal batay sa kapaligiran ng pag-install. Sinasaklaw ng apat na desisyong iyon ang karamihan sa kung ano ang kailangan para makuha ang tamang buckle latch lock mula sa hanay na ito nang hindi nag-overspecification o underspecifying para sa application.
